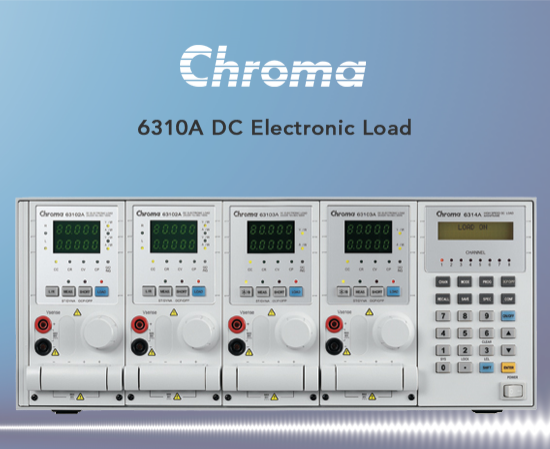

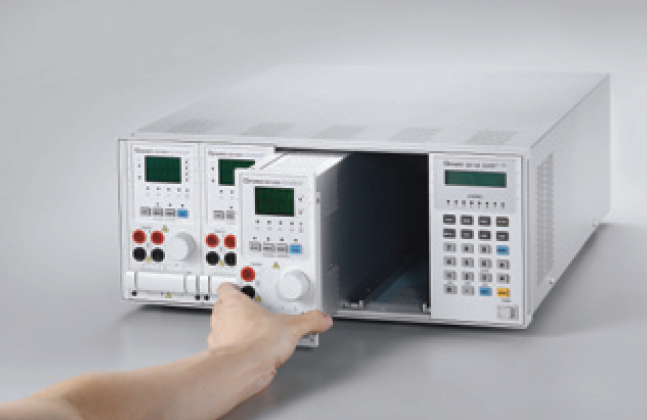

Chroma 6310a系列可编程DC电子负载非常适合对多输出AC/DC电源，DC/DC转换器，充电器和电源电子组件进行测试和评估。它专为研究，开发，生产和传入检查的应用而设计。该系统是通过将用户选择的负载模块插入系统大型机来配置的。用户界面在前面板上包括符合人体工程学设计的用户友好键盘和以下计算机接口：RS-232，USB或GPIB。
6310a系列提供了12个不同的模块，其功率额定值从20瓦至1200瓦，最大。当前额定值高达240a，电压等级从0.5mV到600V。负载可以以恒定电流，恒定电压，恒定功率和恒定电阻进行操作，并且可以平行放置以增加电流和功率。
6310a系列可以模拟各种动态加载应用程序。波形可编程参数包括：振荡速率，负载水平，持续时间和导电电压。此外，多达100组系统操作状态可以存储在EEPROM中，并立即召回自动测试应用程序。
使用16位精度测量电路将电压和电流的实时测量集成到每个6310A负载模块中。用户可以使用前面板上用户友好的键盘进行线路电压测量和调整或模拟短路测试。此外，6310A系列为自动生产线提供了可选的遥控器。
6310a系列具有维持仪器性能的自我诊断程序。它还提供OP，OC，OT保护和警报，指示OV，反向极性，以确保即使在最苛刻的工程测试和ATE应用中，也可以保证质量和可靠性。
应用特定的负载模拟
6310a负载模块以恒定电流，恒定电压，恒定功率或恒定电阻的功能运行，以满足广泛的测试要求。例如，可以通过设置负载以恒定电压操作来轻松模拟电池充电器的测试。
 |
 |

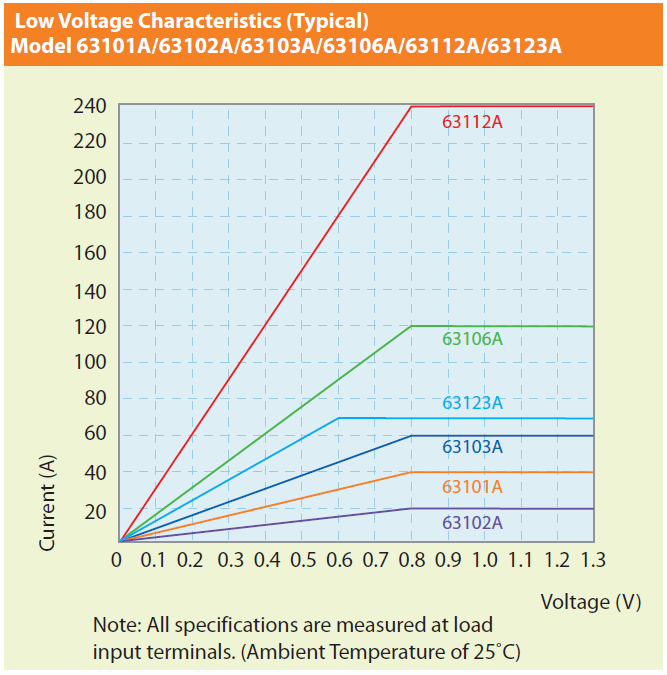

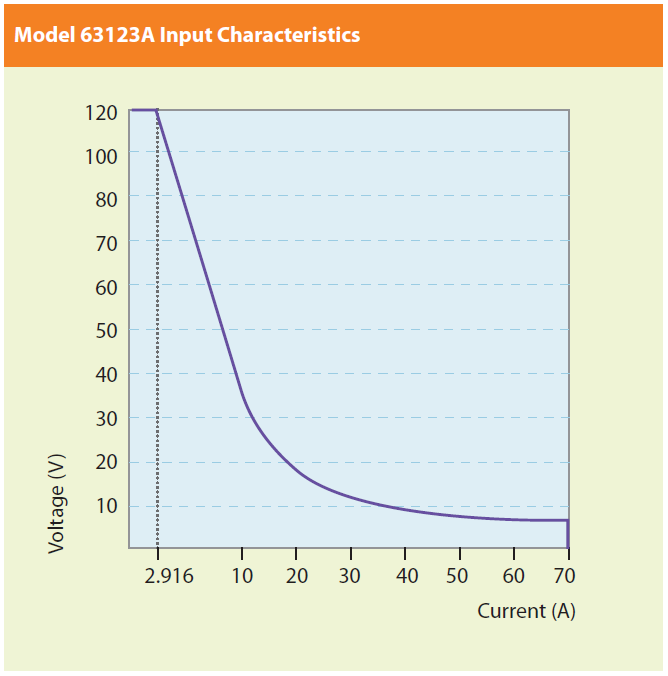

每个负载模块都采用最先进的技术设计，并平行连接所有功率MOSFET设备，以确保高精度负载控制，最小漂移小于0.1％+0.1％F.S。当前设置。Chroma对FET技术的使用可提供最小的输入阻力，并使即使在非常低的电压下，也可以使负载降低高电流。例如，型号63123A能够以0.6V下沉70a，并且非常适合测试新的3.3V低压电源。在降低的电流水平下，低压操作可能会降至零电压。
6310a负载模块使用照片耦合器在输出和控制段之间隔离，因此每个负载均隔离并浮动。用户可以独立使用多个负载模块来测试多输出电源，也可以在高功率测试应用程序中并行。
动态加载和控制

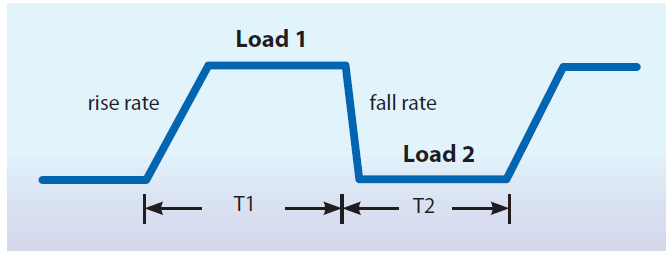

6310A负载提供高速，可编程的动态负载模拟和控制能力。下图显示了6310a模块的可编程参数：
可编程的回能速率使现实生活应用所需的瞬态负载变化的模拟成为可能。6310a内部波形发生器能够以10A/μs的形式产生最大的振荡速率，并且动态循环高达20kHz。
并行控制
6310a提供并行控制，当单个模块无法满足高功率应用的要求时，可以实现高功率测试。可以将两个或多个负载模块平行在一起以实现所需的负载。6310A具有RS-232作为遥控和自动测试应用程序的标准。USB和GPIB接口可作为选项可用。
强大的测量
每个6310A负载模块具有一个集成的16位精度A/D转换器，用于电压测量，精度为0.025％+0.015％*全尺度。内置电阻载荷电流传感电路能够以0.04％+0.04％的精度测量电流*全尺度。除了电压和电流测量外，6310a还提供了功率测量功能，并且无需用户花时间进行电源计算。另外，可以模拟短路。所有测量均使用遥感进行完成，以消除由于沿测量路径的电压下降而导致的任何误差。用户还可以从一组完整的电压和当前测量值中进行选择。
注意 *：仅适用于63123a
OCP测试
通过简单地选择频道并设置前面板中的OCP参数（启动电流，端电流，阶跃电流和停留时间），6310a系列可提供快速简便的OCP测试解决方案。6310a系列将自动检测OCP点，使其成为设计验证以及生产线测试的理想解决方案。
正时功能
6310a系列的负载包括独特的时序和测量功能，该功能允许精确的时间测量范围为1ms至86,400s。此功能使用户可以为电池放电测试和其他类似应用程序设置最终电压和超时值。
▲电池放电测试

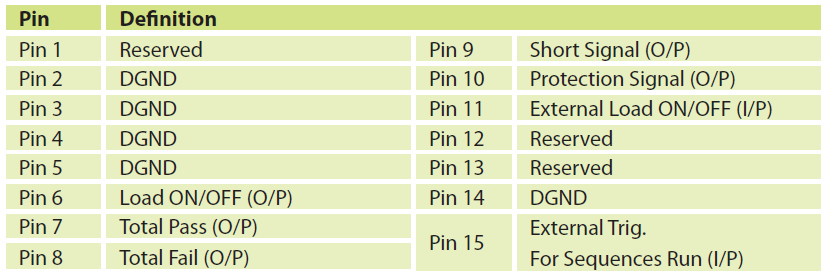

数字I/O
数字I/O接口使6310A DC加载是自动测试要求的理想选择。通过数字I/O，6310A可以接受数字信号以触发其功能（加载/关闭，OCP测试等）以及当前的输出状态信号。

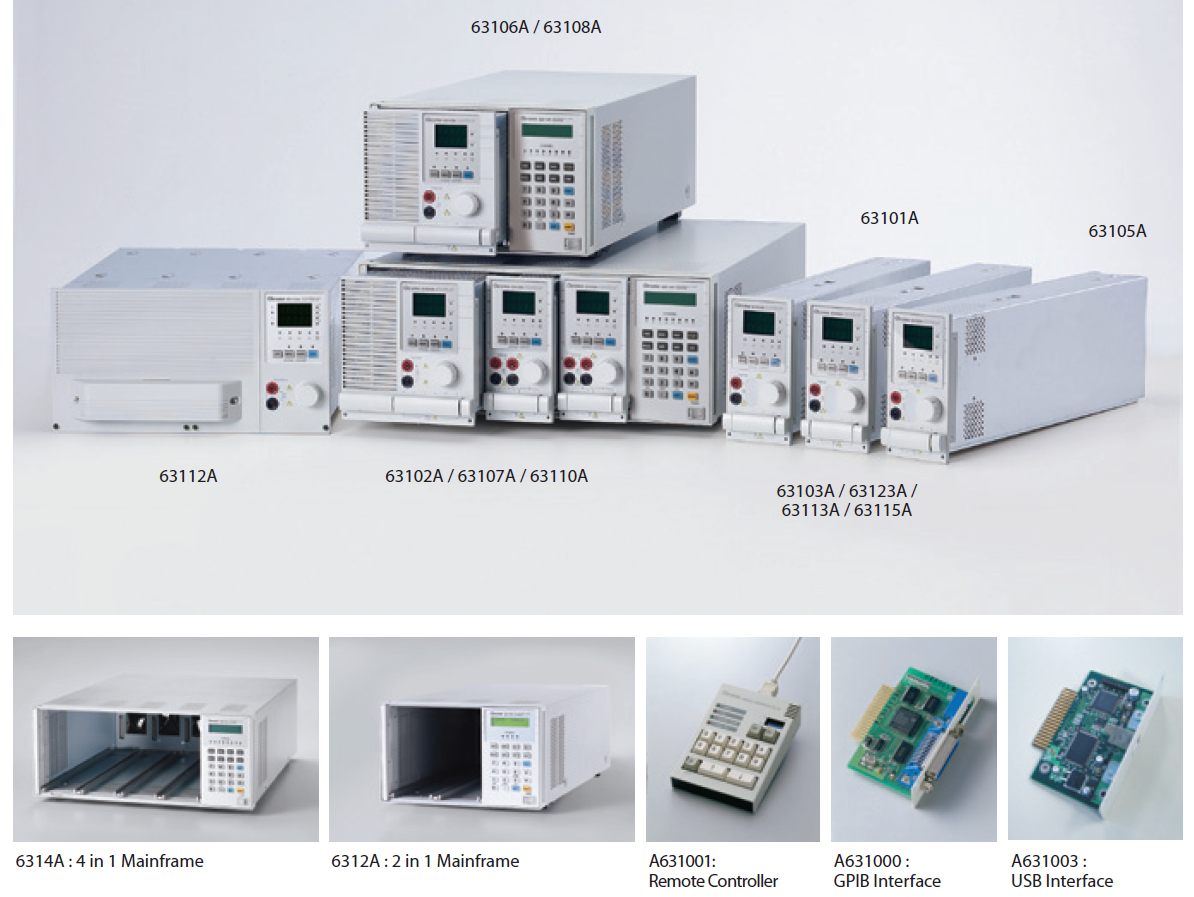

6310A系列可编程DC电子负载家族
