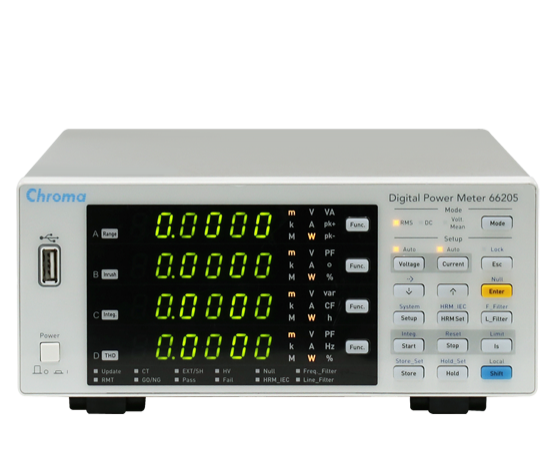

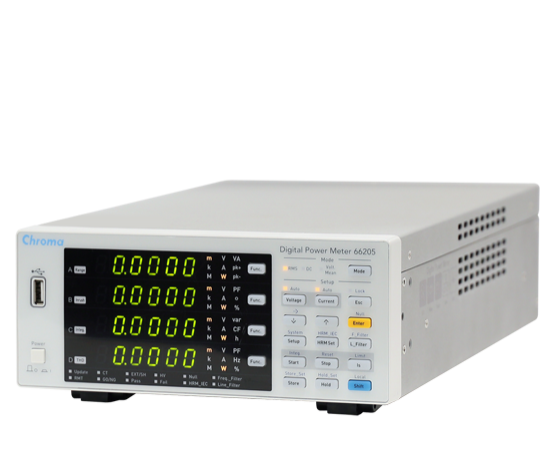

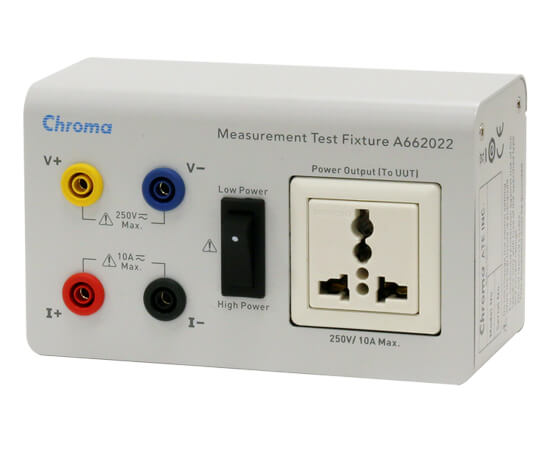

66205是2nd一代的66200系列功率计专门为单通道测量。其状态的艺术设计能够提供高度精确功率测量满足IEC 62301 / EN50564标准的要求。功能改进的66205增加功率测量功能更广泛的应用。
智能范围函数是最重要的一个新特性添加到66205功率计。智能范围允许电力集成模式进行有功功率测量的测量范围在自动模式。浓度的专有设计自动选择合适的范围内,基于感知电压和电流的变化,确保最好的集成时精度测量。
66205提供了可选择的电流测量范围从5 ma 30 a。外部电流传感器选择额定电流从60 ~ 1200可以增加当前的测量范围。
六个可选择的电压范围可达600 v。外部传感器选择A662023可以用来增加1.8 kv电压测量范围。66205提供了一个低距离误差高达0.05%,能够满足IEC 62301 / EN50564的测量不确定性需求。
66205年功率计设计符合IEC 61000-4-7。连续高性能谐波测量,5赫兹频率分辨率和包谐波函数,它可以精确测量分谐波,inter-harmonics和谐波。

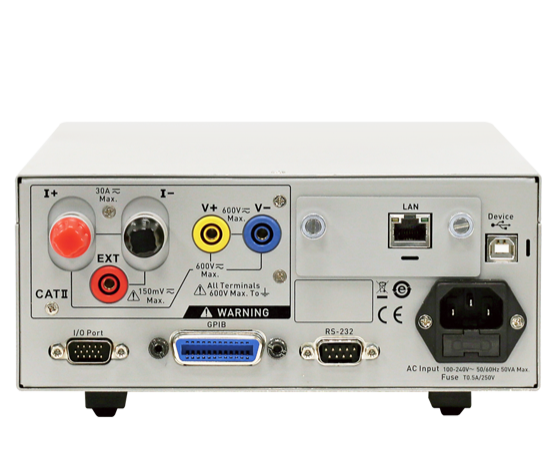

对于远程操作,66205提供了4种通信接口包括通用接口总线,USB接口、rs - 232和局域网(可选)。使用软面板,它可以创建完整的测试报告和执行电能质量以及监管测试。此外,它的存储功能记录测量值并保存一个USB存储设备。极限函数可用于生产测试通过执行/ NG去测试电压的上限和下限,电流和功率参数;此外,它可以集成到自动化生产时使用I / O端口。66205年是一个很好的适合会议的要求任务研发、生产和质量控制。
测量参数
66205年功率计能够提供以下的可靠和准确的测量参数:Vrms, Vpeak + Vpeak, V_harmonic, V_THD, CFV(因子峰值电压),irm, Ipeak + Ipeak, I_harmonic, I_THD,(侵入电流),CFI(当前波峰因素),W,弗吉尼亚州,VAR, PF, Freq_V, Freq_I, Wh,啊,º(学位阶段)。
参数测量方法:无间隙的连续移动窗口平均时间框架内的电压和电流参数的测量。请注意时间设定的时间相当于数据更新率x AVG数量设置。

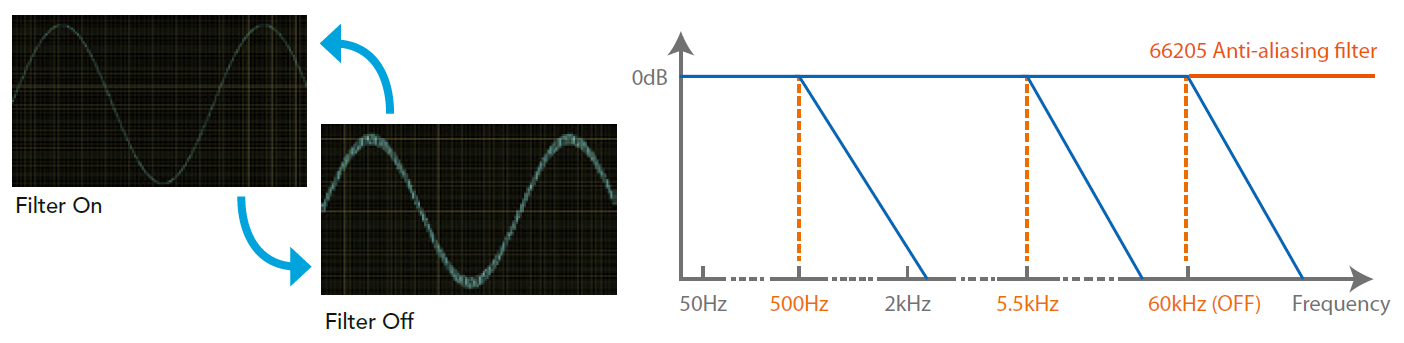

线路滤波器函数
过滤器是一个数字低通滤波器的衰减率高≥70分贝。启用过滤器时,测量值将不包括高频内容,如开关变换器的高频噪声。66205提供了三套线路滤波器截止频率:,500赫兹和5.5 kHz。5.5 kHz的线路滤波器截止频率符合IEC 61000-3-2国际标准。建议把这个当测量谐波滤波器。
谐波测量功能(IEC模式)

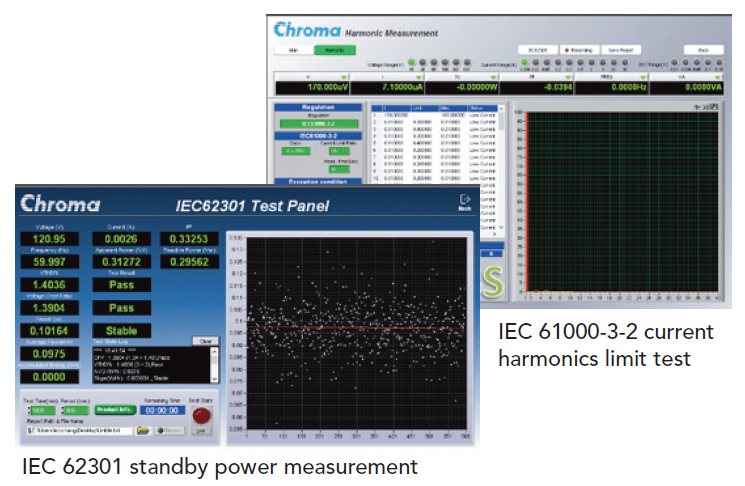

| 66205年旨在满足谐波测量要求根据IEC 61000-4-7。根据IEC谐波测量模式,它允许用户获取近似测量符合高端IEC 61000-4-7的拉力测量结果合规功率分析仪。通过合并与66200年软面板,66205能够提供IEC 62301(备用功率测量)和IEC 61000 - 3 - 2:2018(谐波电流限制测试)说测试解决方案。 |  |
谐波测量(显示功能)
谐波测量显示功能启用时将显示振幅,相角的谐波在前面板显示顺序。下面的例子演示了谐波显示功能。

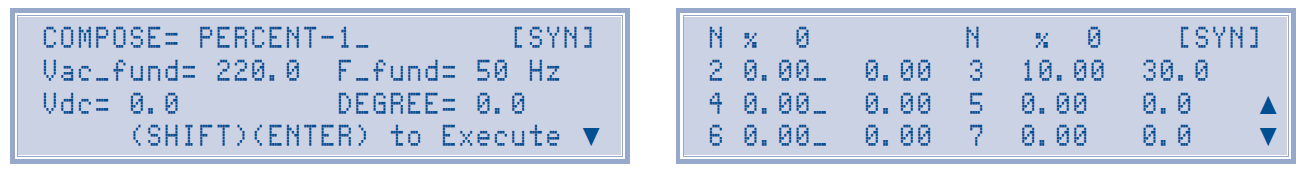

使用交流源合成函数来生成一个组成的220 v电压波形基本频率50 hz,第三次谐波与22 v振幅和相位角30度。

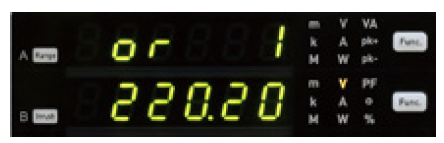

 ▲显示220 v为基本频率的振幅。 |

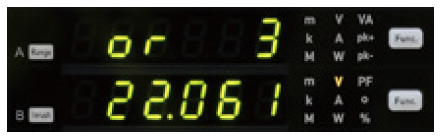

 ▲第3谐波的振幅显示顺序。 |

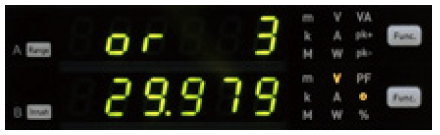

 ▲第3谐波的相角显示顺序。 |

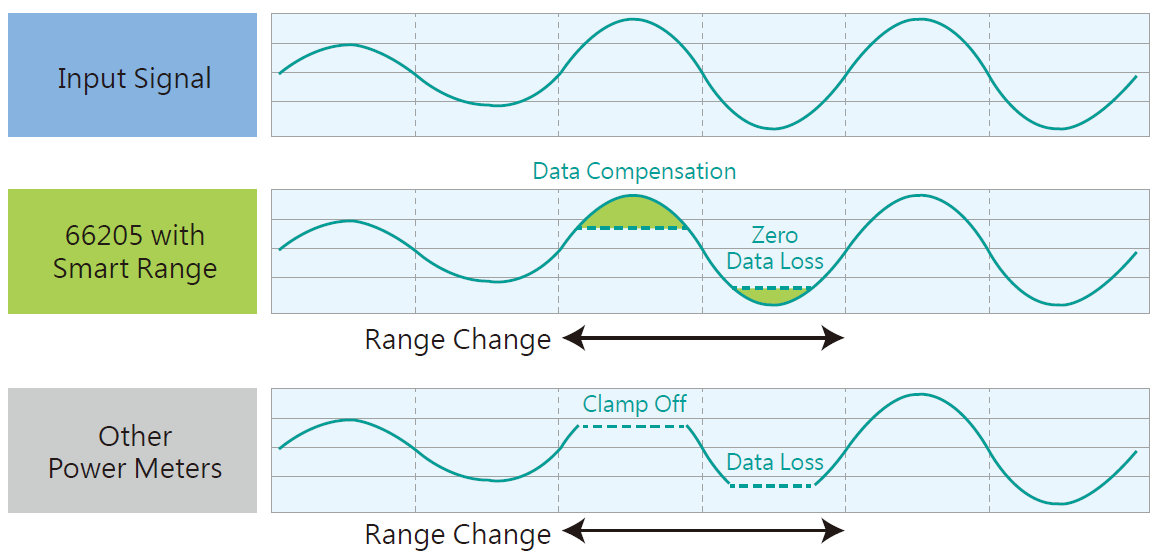

电力集成智能范围(函数)
智能功能,专利设计,允许电力集成与自动模式的测量范围。它选择最合适的测量范围,以应对不断变化的电压和电流的测量,以确保没有数据丢失,在测量范围变化的权力过渡的集成模式。

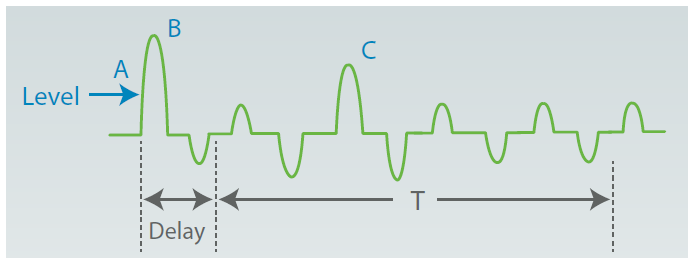

侵入电流测量功能
 |
66205年功率计内置侵入电流(是)测量功能。用户可以设置的当前水平触发测量的起始点。用户还可以使用一个外部的TTL信号来触发侵入电流测量通过控制I / O信号端口位于后面的单位。延迟参数可以帮助用户绕过触发点后的峰值B a .参数T,允许将一组时期建立了测量峰值在预设的时间(T)。 |

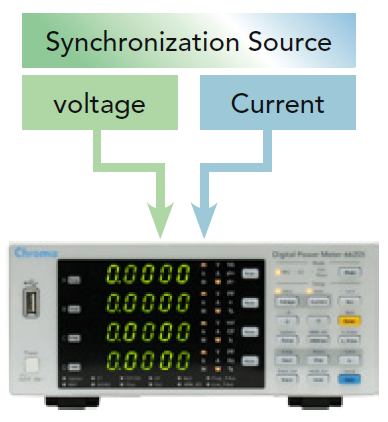

同步源
66205年允许选择的电压或电流的同步信号测量输入功率。在不同类型的设备在测试电压或电流的畸变可能更高。通过同步测量失真较少会提高功率测量。
|
 |

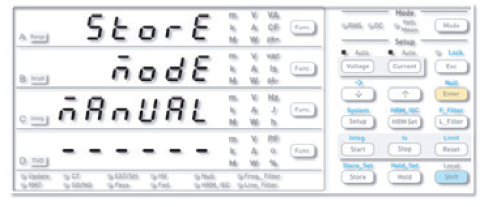

存储函数,存储测量数据
| 存储功能允许用户根据具体参数格式记录测量数据。一旦内存的存储过程完成后,用户可以将测量数据文件(. csv格式)的USB存储设备通过USB主机接口的post数据分析。 |  |
高电压(高压)功能

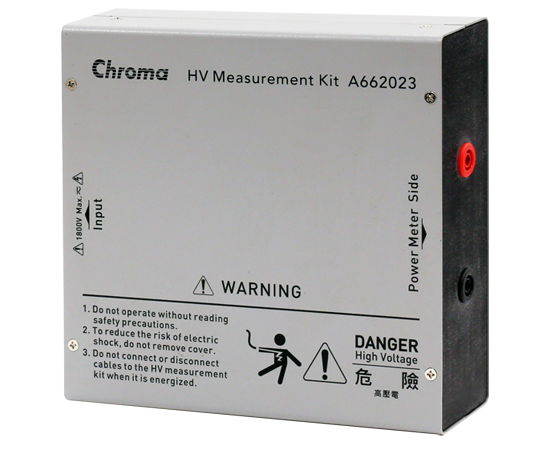

的可选A662023高压测量装备,66205年能够提供高电压测量解决方案1800 vrms直流或交流(47 hz ~ 63赫兹频率范围)高压光伏逆变器,电脑测试应用程序。

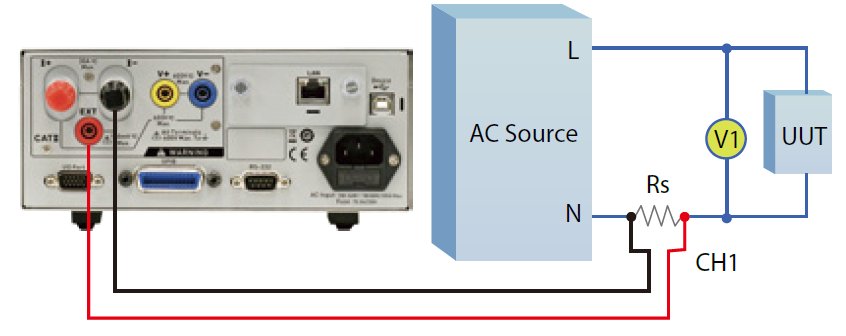

外部分流功能
 |
外部分流时另一种方法测量电流大于30臂电流范围。用户可以设置外部分流器的电阻值与设置范围从0.0001米到99.999欧姆。请注意外部分流ia适用于交流和直流电流测量功能。 |

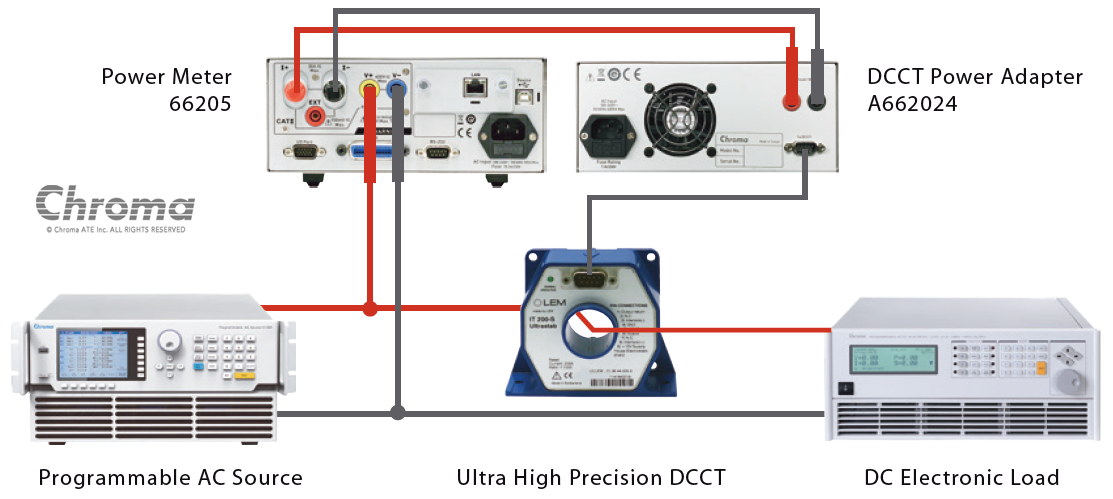

CT函数(DCCT)
CT函数支持CT和DCCT和提供了一个替代方法测量电流大于30臂的电流范围。请注意CT仅支持交流电流测量(DC)和DCCT支持交流和直流电流测量。

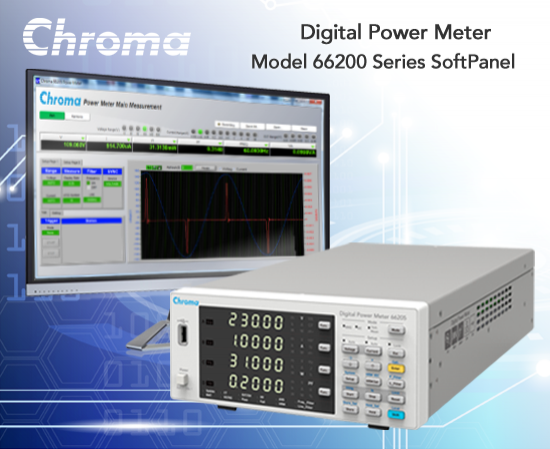

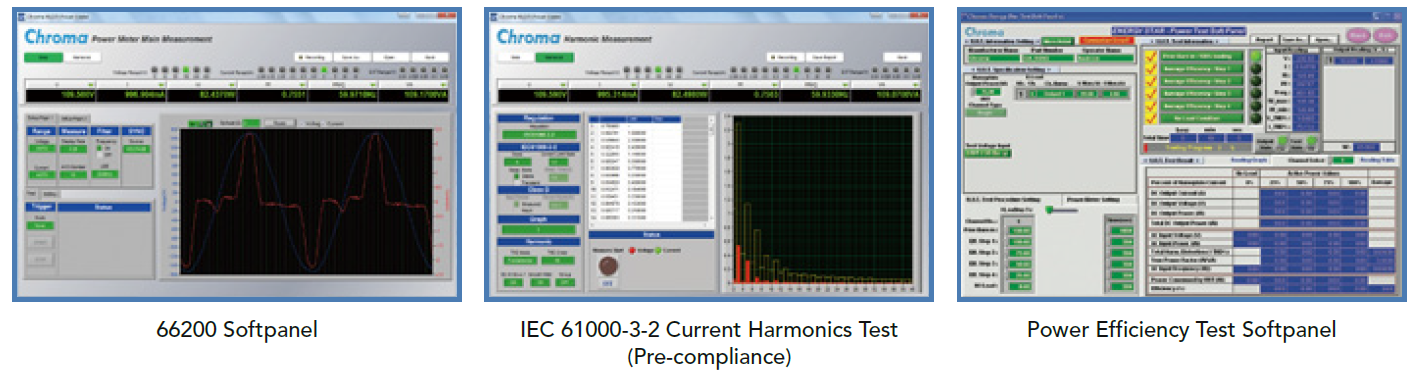

功率计软面板
66200年电表提供图形用户界面软件(软面板),允许用户控制和从电脑通过USB接口,读取测量参数通用接口总线或局域网接口。用户可以很容易地观察测量电压和电流波形和监控参数的变化数据用图表功能。附加功能包括录音功能,可以记录选择参数和写入数据到一个文件进行进一步分析。66200软面板支持IEC 61000-3-2谐波电流限制测试(说)允许用户检查是否UUT遇到了谐波电流的要求。电源效率软面板集成浓度的电子负载和交流源为功率效率提供一种有效的方法使用测试报告函数测试和记录的数据,自动生成一个报告在完成测试。
