光伏逆变器和风能系统等分布式能源(DR)产品需求的增加，增加了对调节测试标准的需求，以确保电网产品的正常运行和安全。亚博app下载网址制造商通过测试来证明产品的符合性，需要能够模拟、测量和测试产品的测试设备。亚博app下载网址Chroma的61800系列再生网格模拟器提供了一个完整的4象限，再生，网格模拟符合性，安全性，和产品验证测试
除了手动操作61800,Chroma提供软件，以方便测试操作。
 |
 |

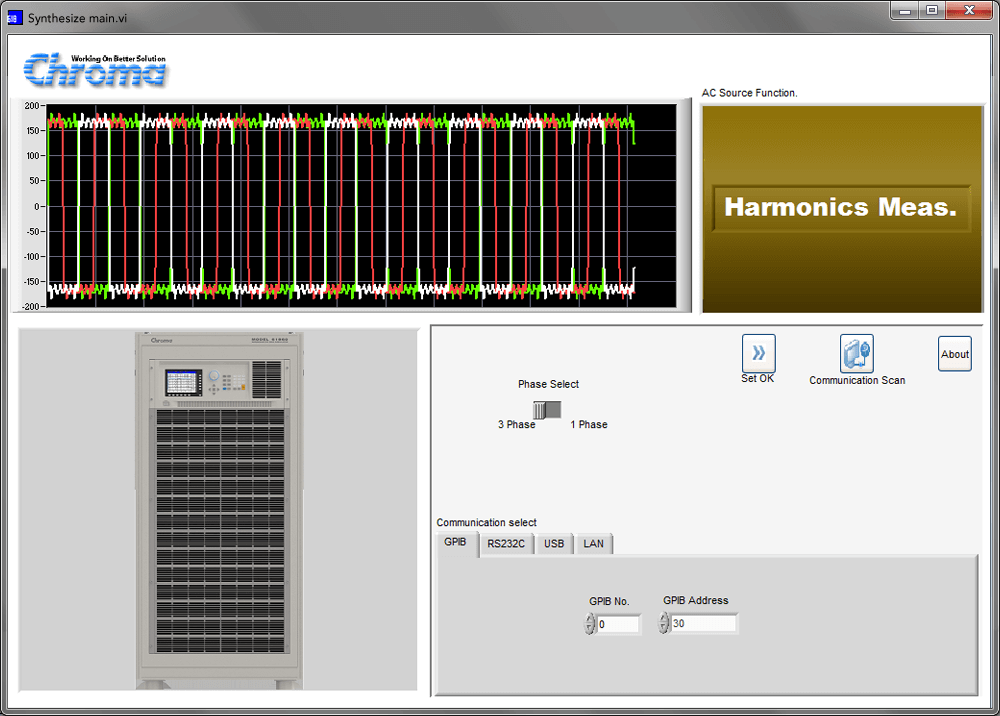

SoftPanel采用GPIB、RS232C、USB和以太网连接，支持单/三相配置。
 ▲单相模式 |

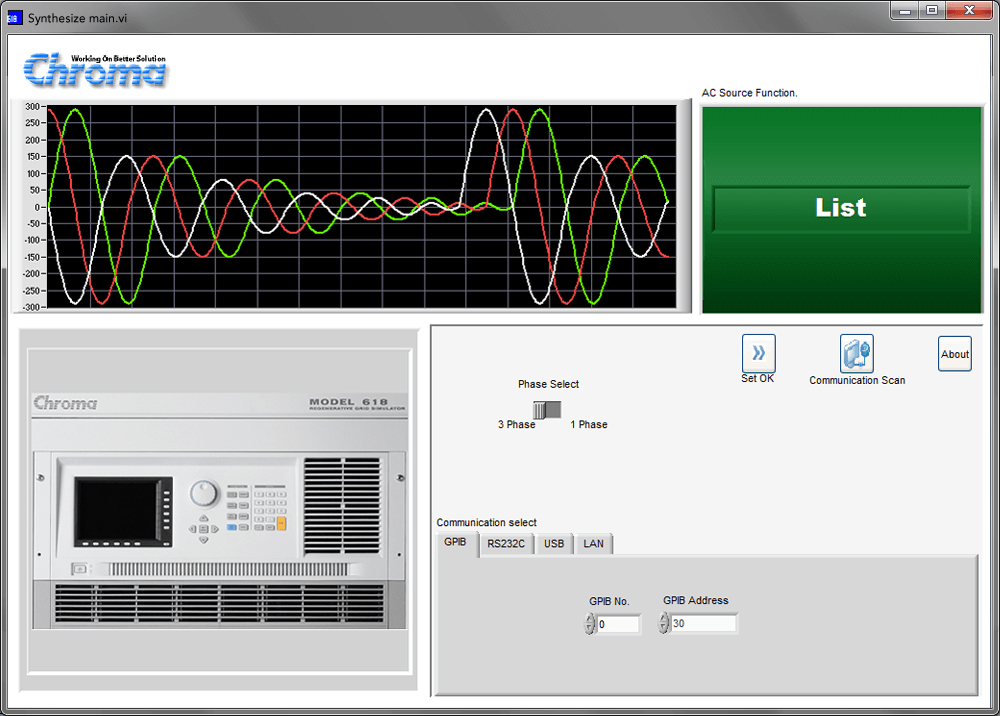

 ▲三相模式 |

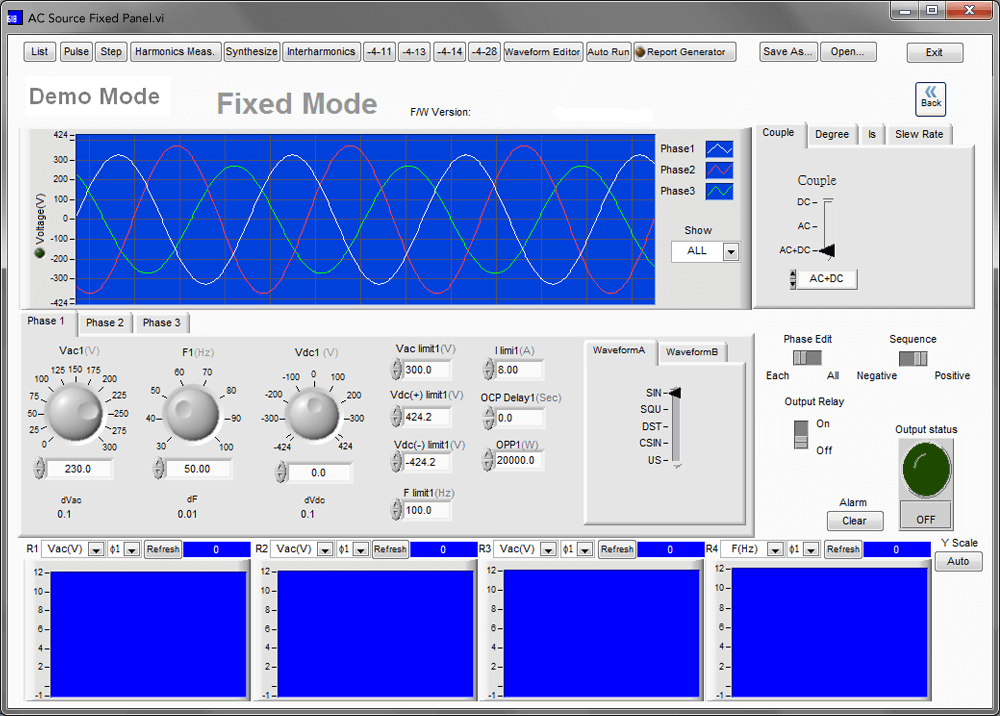

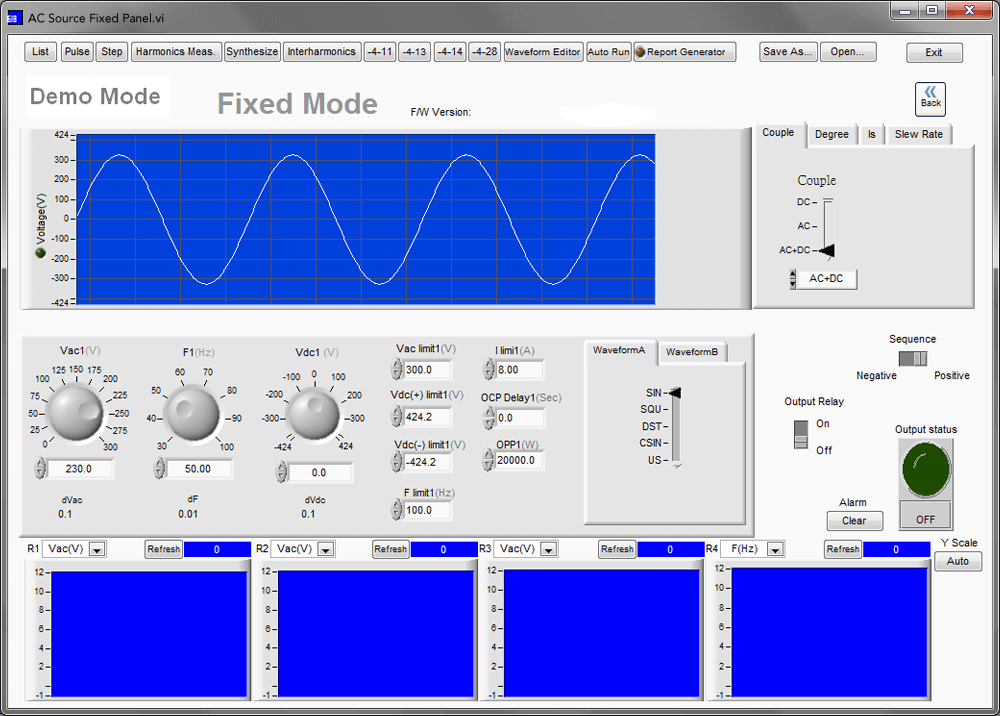

除了纯交流电压，频率设置和固定模式和直流电压(偏置)，61800有许多强大的功能如下所述。

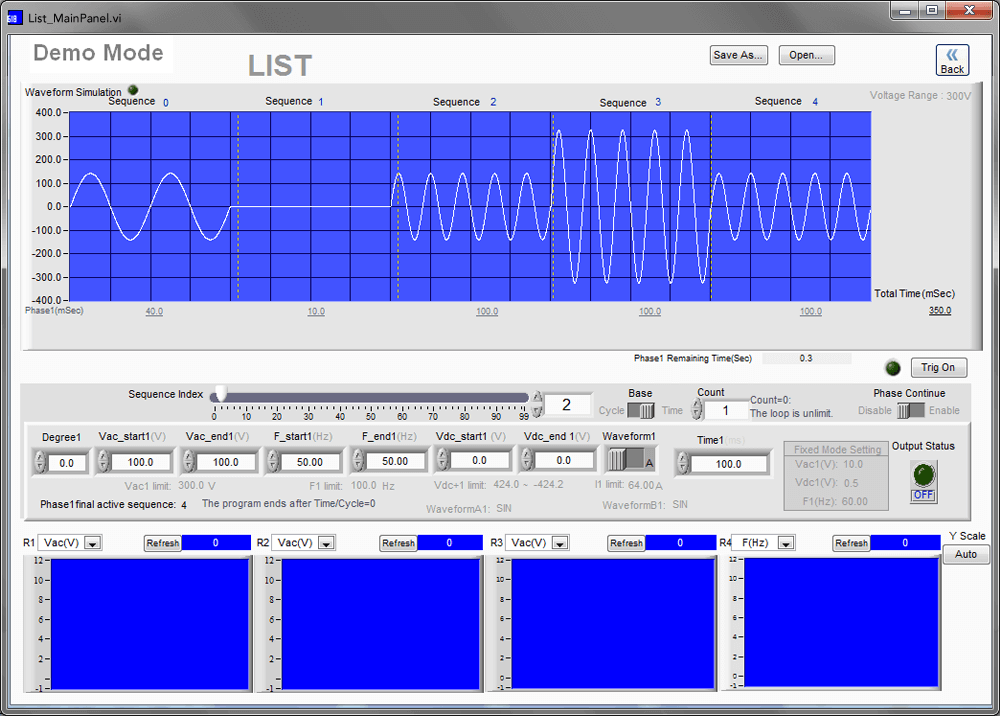

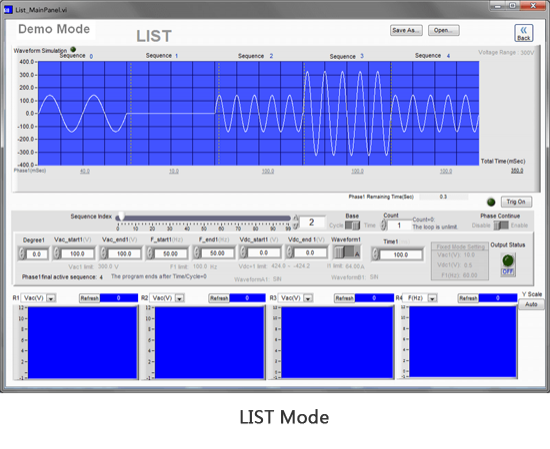

- 列表模式:61800提供了100个序列供用户定义电压/频率/停留(周期)，可以方便地编程各种电网异常状态，如停电、瞬态高电压或低电压。

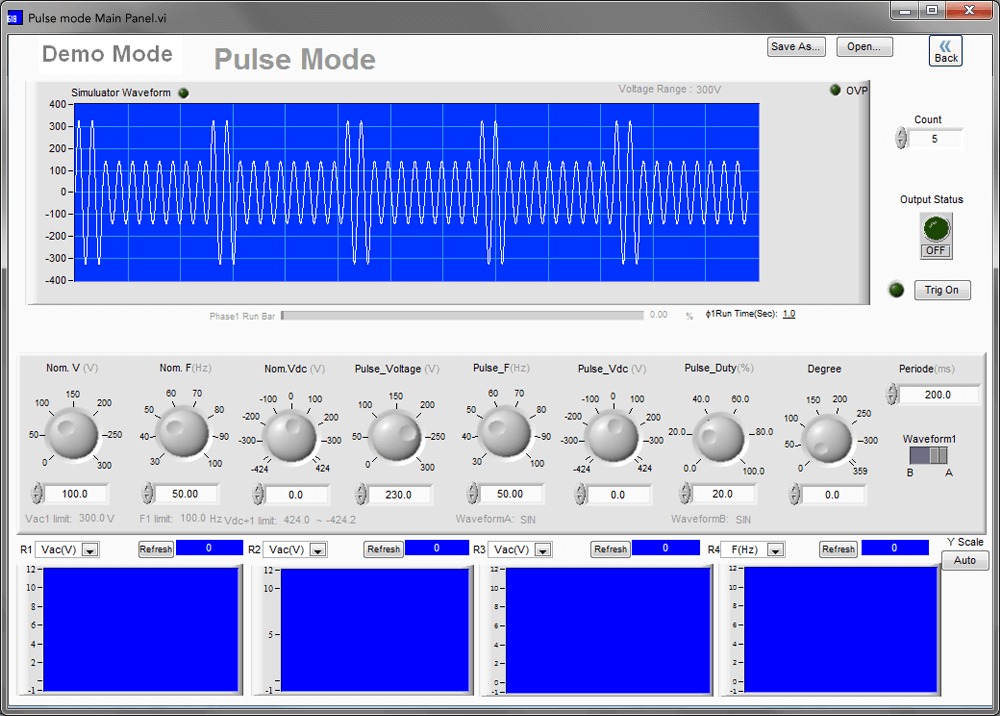

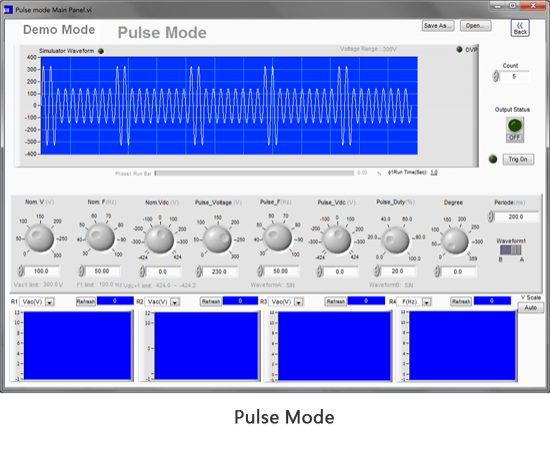

- 脉冲模式:与LIST模式的分集不同，Pulse模式主要用于瞬态高压或低压短持续时间脉冲的测试。通过设置正常电压和脉冲电压的比值，用户可以方便地输出以下波形。

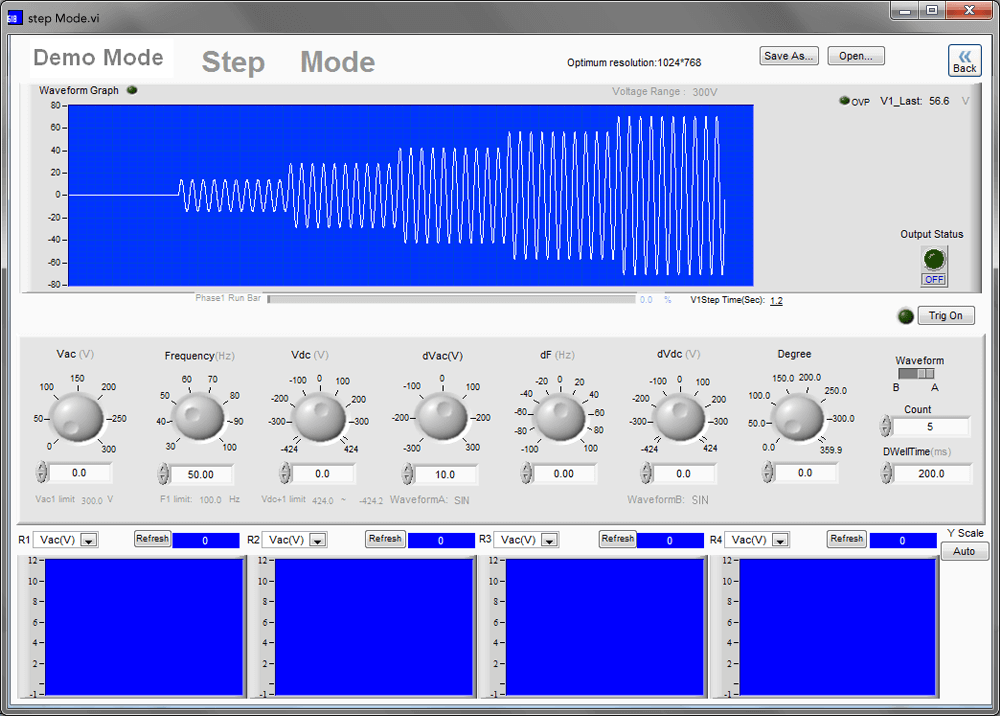

- 步模式:与Pulse模式相同，它聚焦于一个方向上的电压或频率变化。用户可以设定一个启动电压和频率，然后aΔV和ΔF即可轻松完成测试。
列表模式
|
脉冲模式
|
步模式
|

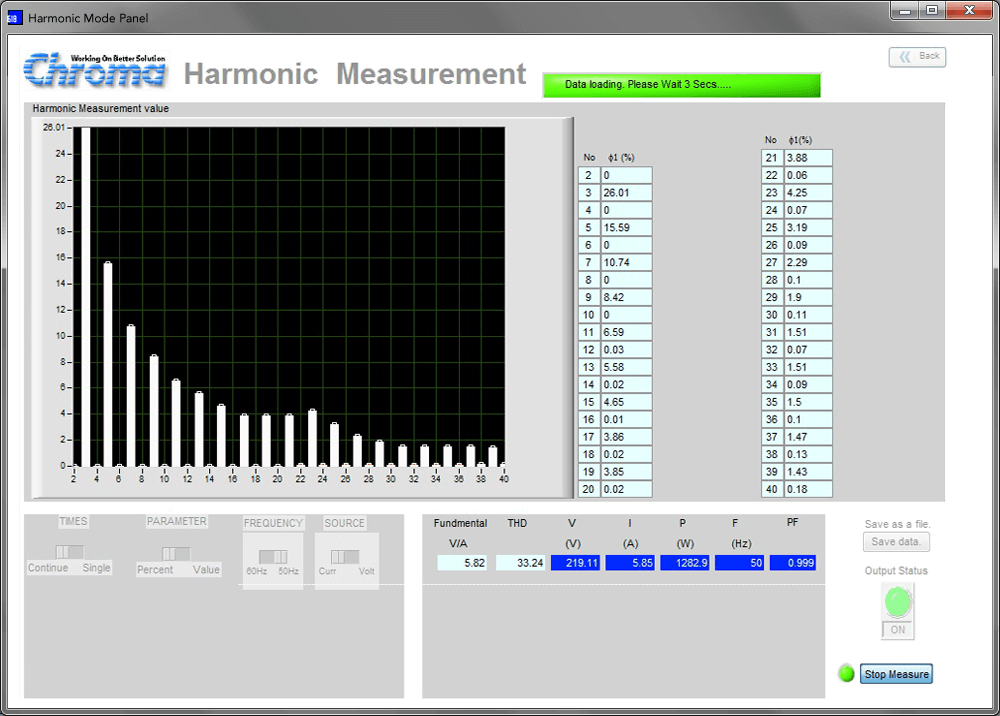

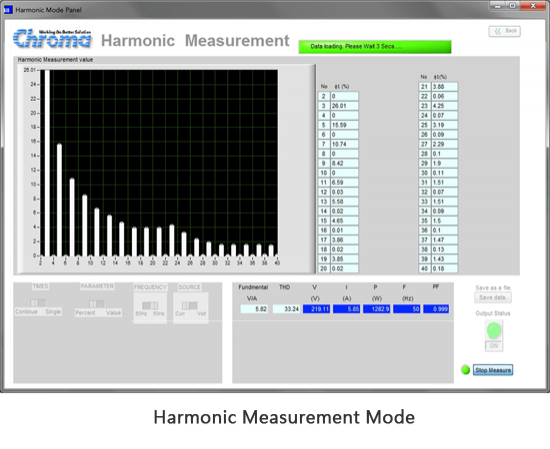

- 谐波Masurement:用户只需设置工作频率(50或60Hz)、电压源或电流源，即可开始测量。软面板将显示每个订单的谐波成分使用50或60赫兹基频。

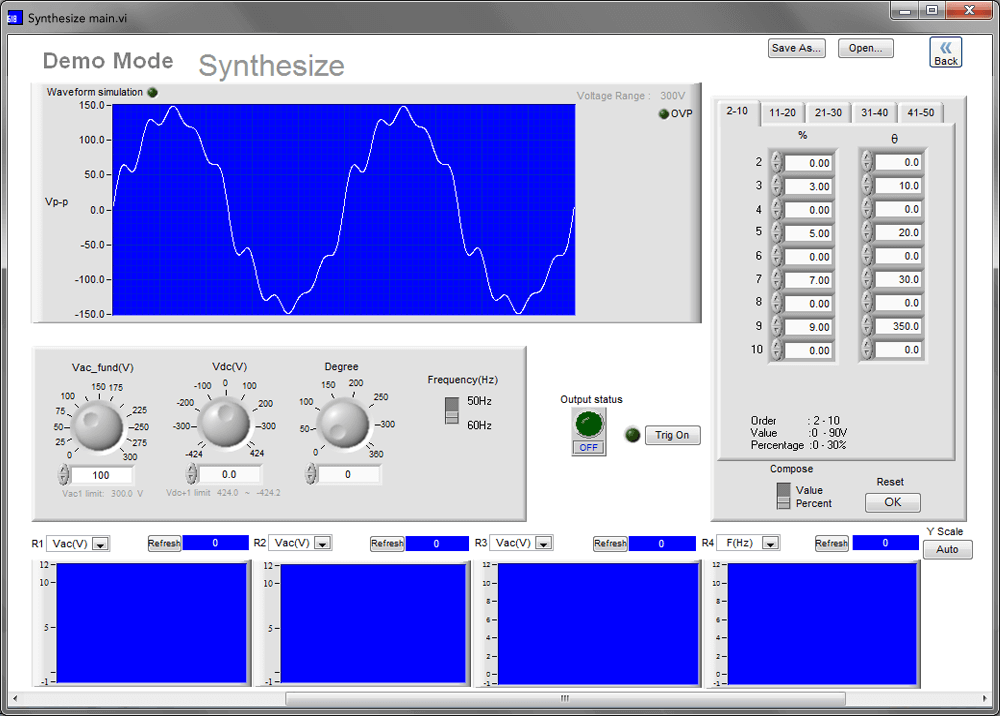

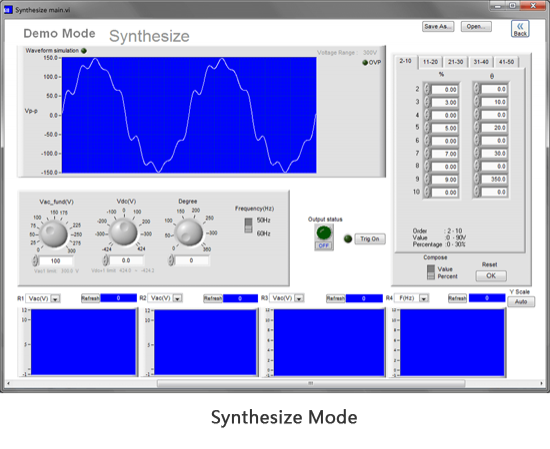

- 合成:用户可在50或60Hz基频下设置50阶谐波分量和角度。由设置产生的电压波形预览将显示在窗口的上方。当点击Trig on时，61800将输出扭曲的波形。

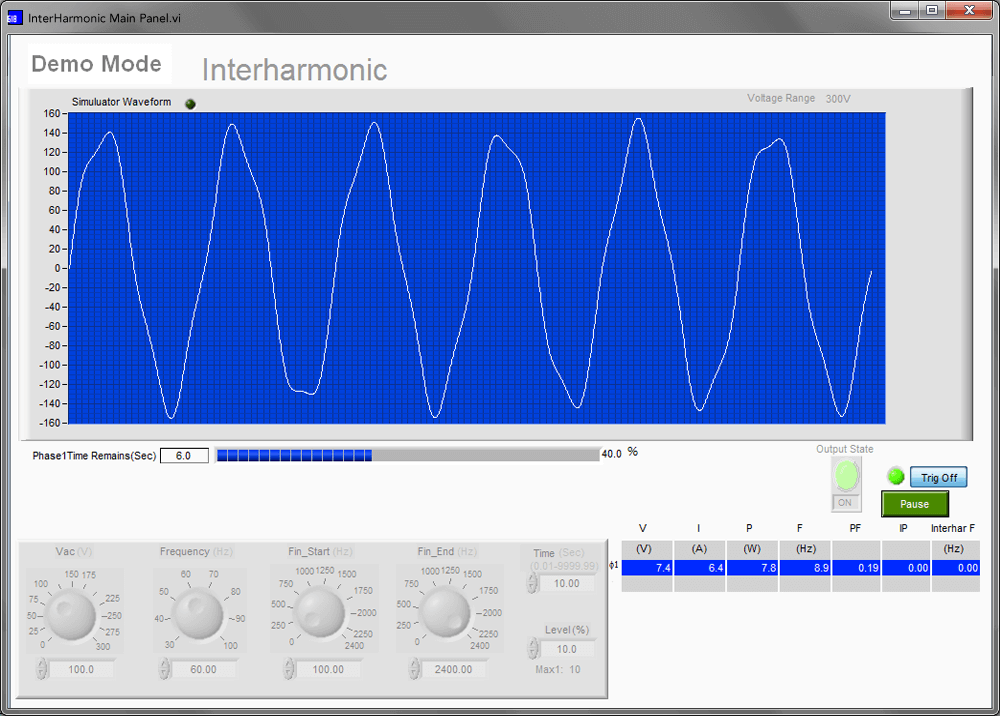

- Interharmonic:61800的内部谐波测试在基本电压输出上增加另一个可变频率的电压分量。这一项用于在非基频整数的频率上注入失真。
谐波Masurement
|
合成
|
Interharmonic
|
除了上述方便用户测试的功能外，61800 SoftPanel还内置了IEC 61000-4-11(认证前测试)、61000-4-13、61000-4-14和61000-4-28免疫测试标准。

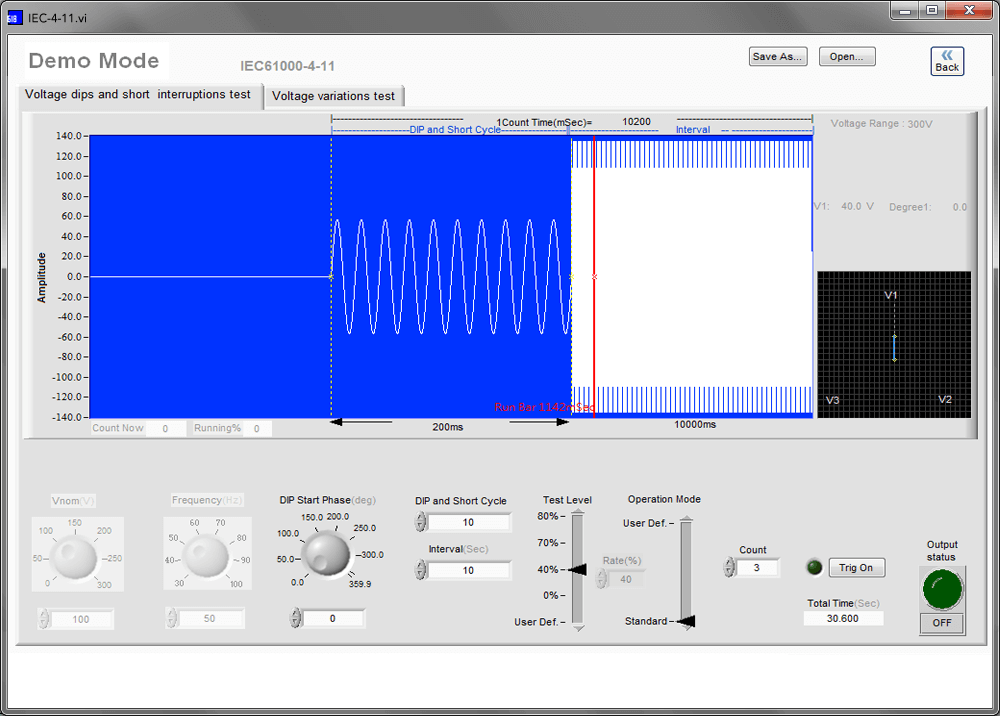

 ▲IEC 61000-4-11(认证前测试) |

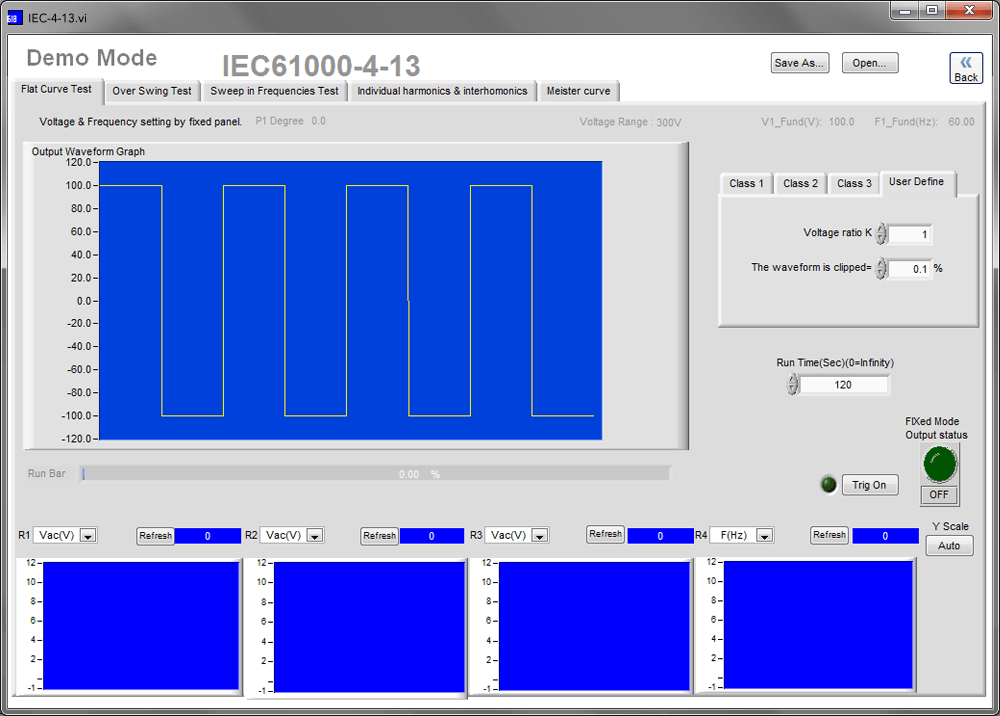

 ▲IEC 61000-4-13 |
 ▲IEC 61000-4-14 |

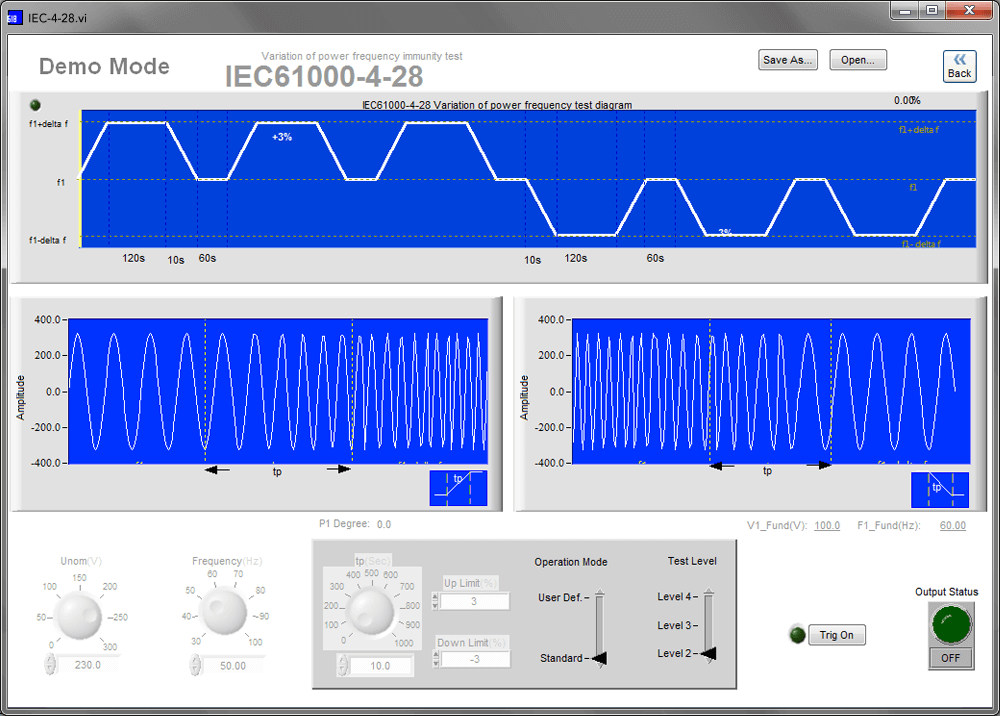

 ▲IEC 61000-4-28 |
用户波形:与Synthesize不同，用户定义的波形不限制基频在50或60Hz。下面是定义它的两种方法。

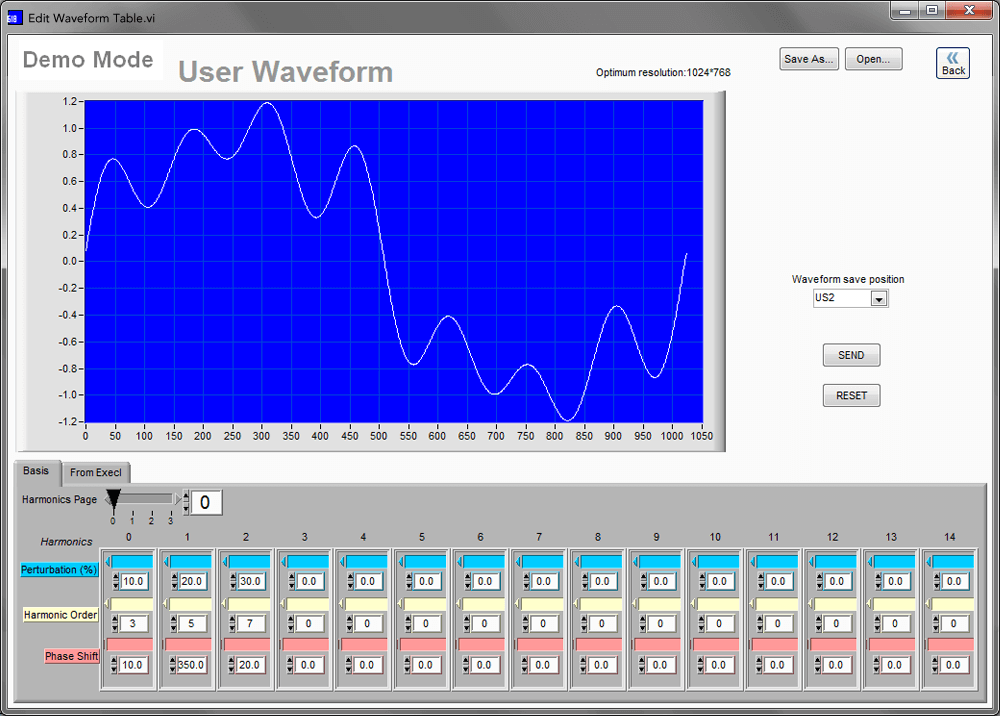

方法一:设置每一阶的谐波分量和角度:
|

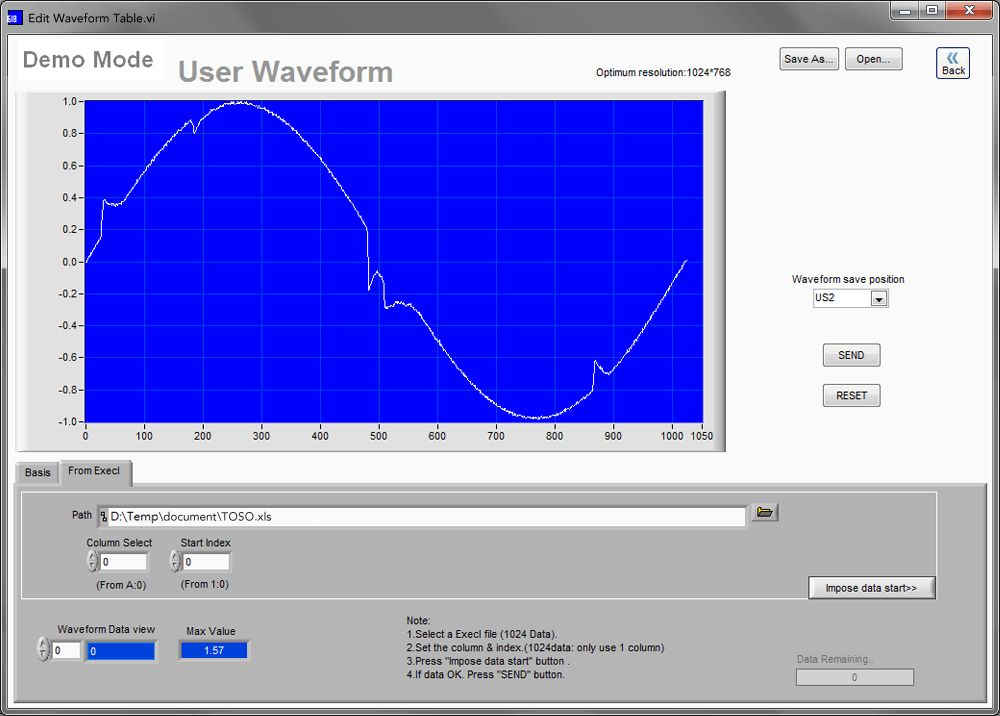

方法2:导入1024条数据:
|
无论选择哪种方法，SoftPanel都会将数据导入到61800指定的波形位置(US1 ~ US6)。之后，当用户选择在固定模式下输出用户波形时，将输出这个扭曲的波形。

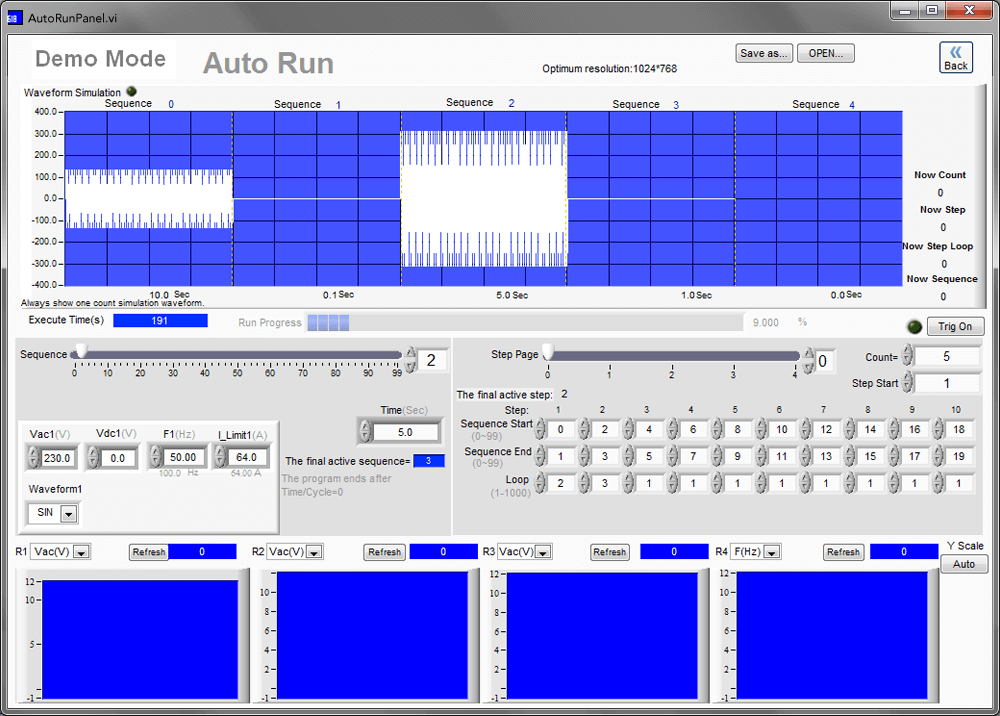

- 自动运行:与LIST模式类似，该函数主要关注长时间和多次循环测试。它提供100个电压/频率变化序列，但测试的停留时间是以秒计算的。此外，它可以设置循环和计数，在长时间的重复测试。

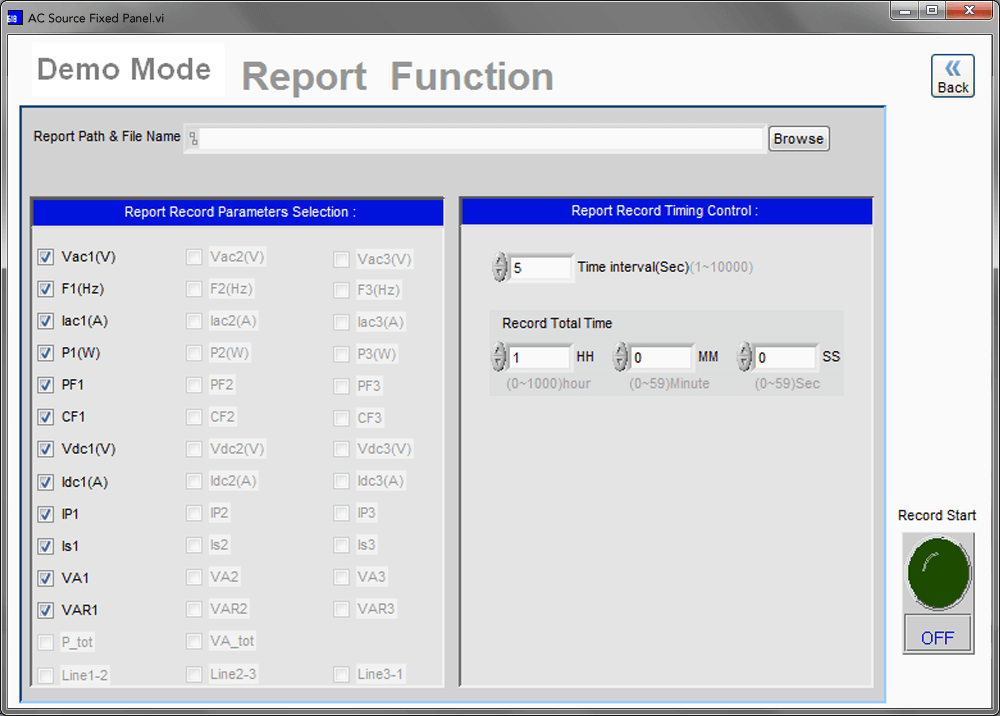

- 报告生成器:用户选择所需的参数、采样率和记录时间，单击“开始报告”，软面板将开始录音。
汽车运行
|
报告生成器
|
