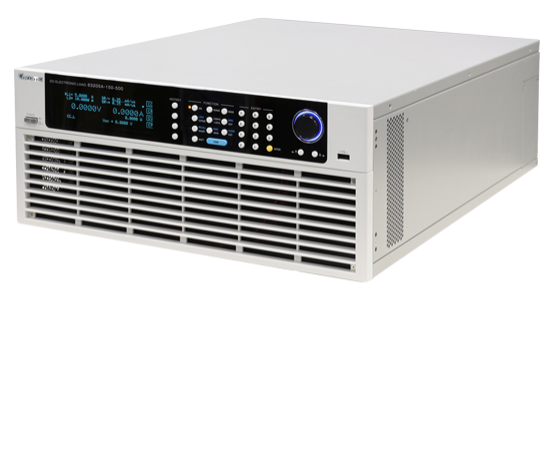

63200系列高功率直流电子负载的设计用于测试各种能量变换产品,包括AC / DC和服务器电源,直流/直流转换器、电动汽车电池、汽车充电站,和其他电力电子组件。亚博app下载网址这些单元可以同步平行的240千瓦和生成复杂的多道瞬态动态同步配置文件。300%的峰值功率过载能力提供了额外的空间用于故障条件模拟在汽车电池、燃料电池等。

63200系列有三个操作电压的选择,150 v, 600 v和1200 v,遮盖力模型水平4千瓦24 kw 2000一分之一单单位。

直流负载有独特的用户定义波形(UDW)能力和外部模拟调制输入s imul t ing再保险l-wor ld, cus汤姆波形。另一个独特的特性是动态auto-frequency扫描功能,使检测UUTs坏的情况下输出电流频率的偏差大范围。此外,一套255 -数据存储功能是建立在召回的存储设置在任何时间。对于自动化测试,保存和回忆功能可以节省大量的时间。

每个模型的63200系列有三个权力范围,他们可以实时精确测量的电压和电流。因为短路测试是一种基本能力测试项目,63200系列提供短路仿真有效解决应用程序要求电力和自动化测试。

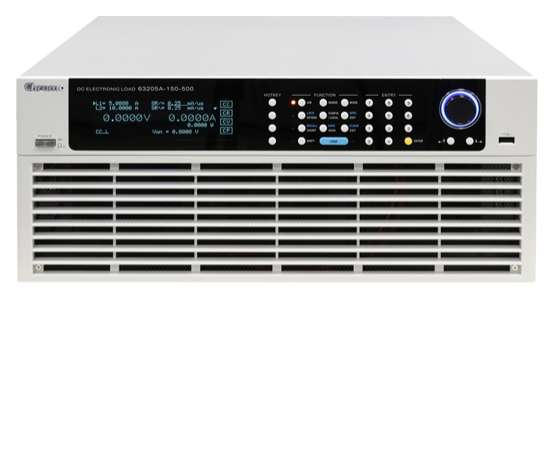

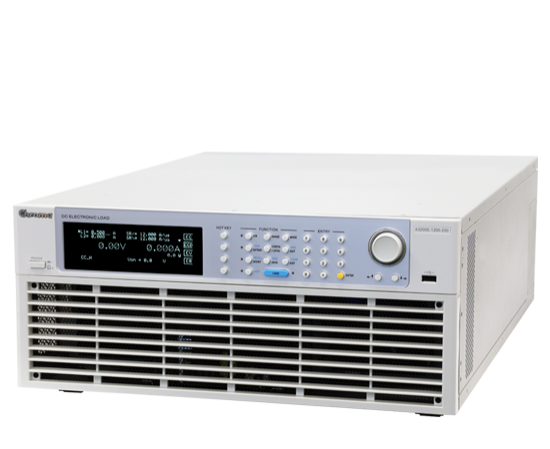

真空荧光显示屏(VFD)和旋钮,63200系列负载提供通用的前面板操作。用户可以远程控制63200家庭通过标准USB或可选的以太网和GPID接口。

嵌入的PWM控制风扇转速降低噪声引起的粉丝。63200系列也有过流,过载,在温度保护以及电压和极性反向提高产品可靠性的警报。这些直流负载rel这项技术同类产品为工程测试和自动化测试系统的集成。

浓度的63200系列高功率电子负载与数字信号处理器(200 mhz)建在最优速度和控制性能。超高密度(6 kw@4u)不仅可以节省空间,其超高电压的f.s.(0.015% + 0.015%)和电流的f.s.(0.04% + 0.04%)测量精度保证结果的保真度。此外,整个系列可以手工操作或远程控制。更高的功率要求,主/从控制可用于并行多个单元操作。这些电子负载也同步加载功能来模拟实际的装载状态。

世界领先的超高功率密度设计颠覆了超大的概念和艰难的移动高电力电子负载。它可以节省大量的房间空间和解决空间问题升级电子负载自动测试系统。此外,63200提供4套用户自定义热键启用快速用户输入操作模式。

标志性的功能选择方便用户控制/ 63200一系列操作。基本和推进功能页面,用户可以通过旋转或箭头键选择功能。缩写的图标和完整的描述所示所示的VFD显示用户方便地操作而不需要一个操作手册。

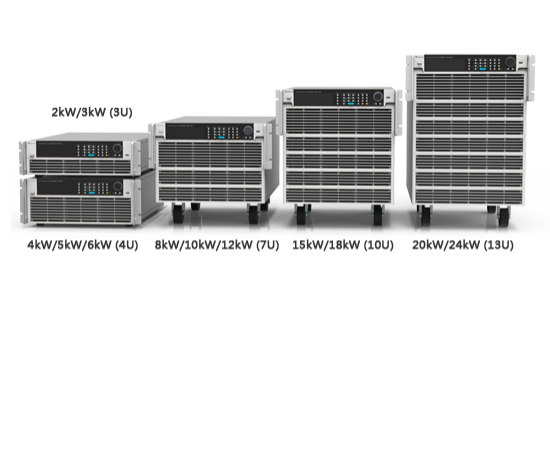

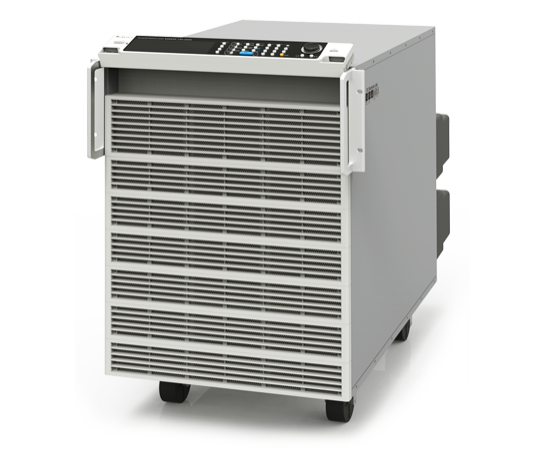

63200系列配备滚动面板7 u, 10 u & 13高度模型与最大滚动角70˚。这种设计允许从任何高度方便的访问控制。

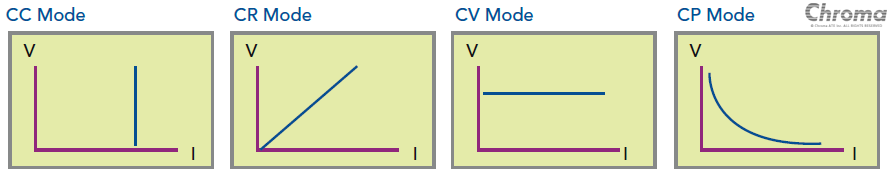

63200系列电子负载在恒定电压,电流,电阻,或权力模式,以满足广泛的测试需求。例如,CC和CR模式确保UUT电压输出负载变化时保持稳定。电池充电器或充电站,简历模式可以改变输出电压,确保充电电流的精度。当UUT电池,电子负载变化来模拟设备加载方式。许多电池放电和功耗配置文件的应用程序可以模拟进行分析,使CP模式模拟电子设备负载的最佳选择。

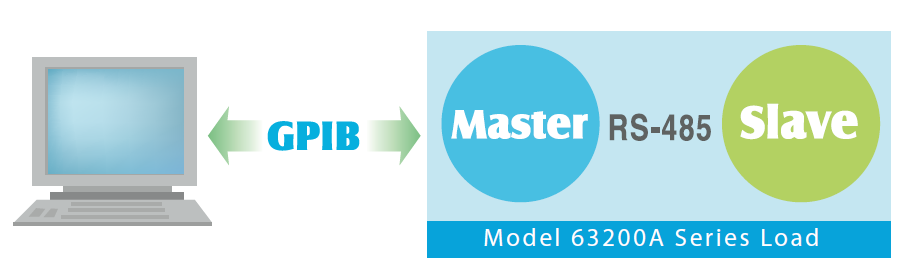

当需要增加力量,两个或两个以上的负载可以并行运行达到预期的负载电流。63200为用户提供智能主/从模式控制允许用户程序的负载电流的主人,让他们自动计算并下载到奴隶负载。使用几个并行加载来模拟一个负载极大地简化了操作。所有系列的模型都可以集成到一个41 u标准机架来节省空间。63200可以控制和重新配置与自动化测试应用程序通过标准USB或可选的以太网和GPIB接口。

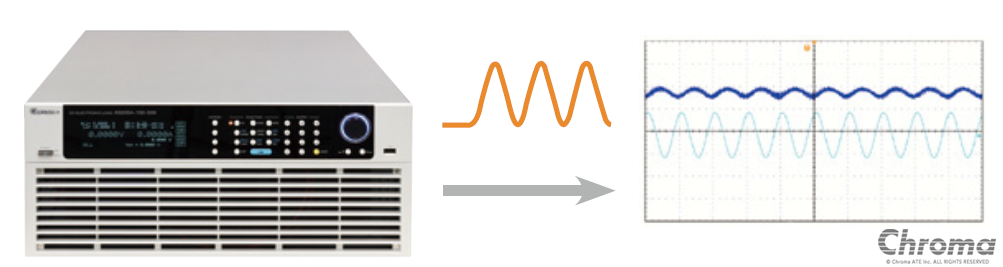

63200系列有一个独特的正弦波加载函数允许设置的电流偏置(I_DC),加载一个正弦波(I_AC)和正弦波的频率。正弦波加载电流必须大于或等于零。这个函数可以用于D / D, DCIR测试的服务器电源和燃料电池。

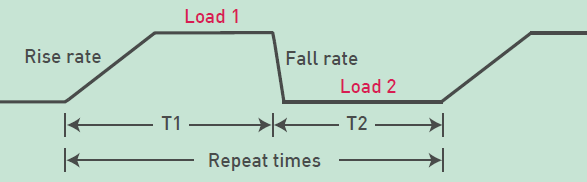

现代电子设备操作以很高的速度和需求快速瞬态响应特性。为了解决这些应用程序,63200系列提供了高速、可编程动态加载(CCD:动态电流负载和CRD:动态电阻加载)和扫描模拟测试。如下所示的图展示了可编程参数,比如当前的高/低水平,T1 / T2,上升/下降率和执行时间。持续负载电流变化时,内部监控机制和线电路可以最小化当前波形失真。当前model150V上升最小响应时间是10μs和动态变化是50千赫。

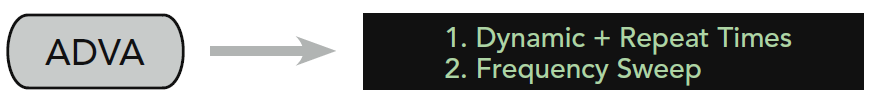

动态模式提供了一个独特的仿真功能允许用户设置每个周期重复的次数从1 ~ 65535。这个特性非常适合测试D / D转换器和即时承受大电流的电池。

63200还提供了一个独特的动态频率扫描(右侧所示)变量多达50 khz的频率。这种能力是判定最坏情况理想的电压峰值。测量Vpeak(+ / -)可以通过使用这个函数与500 khz的采样率。动态加载模式可以模拟不同的加载条件对大多数测试需求。专用的远程负载传感器和控制电路保证最低在动态加载波形失真。

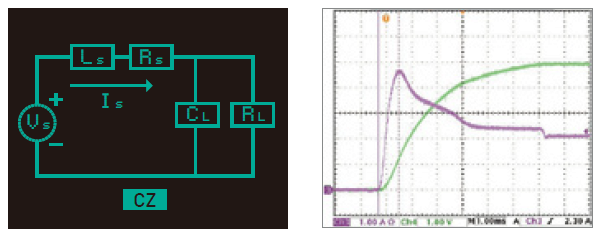

主板上的电容有很多电脑。防止侵入电流发生和引起的过电流保护服务器电源(因为服务器电源指控主板上的电容)。有必要测试电容加载时打开电源。因此,63200系列提供了CZ模式测试。

63200系列的独特的CZ模式设计可以提高CC的加载方式和CP模式,使模拟加载当前更为现实。

63200系列提供了三个操作和测量范围。以600 a - 150 - 63206为例,三个电压范围16 v / 80 v / 150 v可满足服务器权力或电信电力的需求(54 12 v, 48 v, v)测试;三个电流范围60 / 300 / 600可以提供不同的应用程序当前的操作,可以减少测量误差通过选择合适的范围。除此之外,一个内置的高度精密的a / D转换器,实现f.s. 0.015% + 0.015%。f.s., 0.04% + 0.04%。和0.1% + 0.1%的f.s.。分别准确的电压、电流和功率测量。精确测量这些非常适合测试功率效率和UUT的其他关键参数。

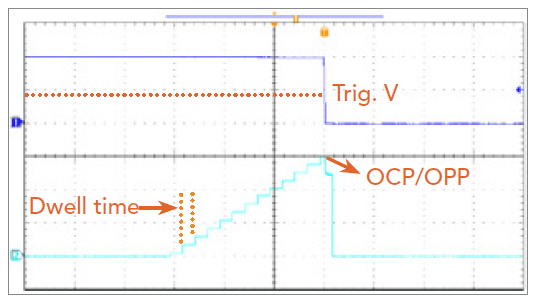

确保用户安全和减少电源失败率、过电流和过载保护时必须考虑设计。63200一个允许用户设置电流和功率命令测试过电流和过载保护,还来判断测试通过或失败的结果在电子负载。最大功率(Pmax)在测试过程中可以获取并显示在显示不使用一个示波器来验证设计的正确性过电流和过载。它可以为用户节省大量的测试时间。

▲(OCP测试

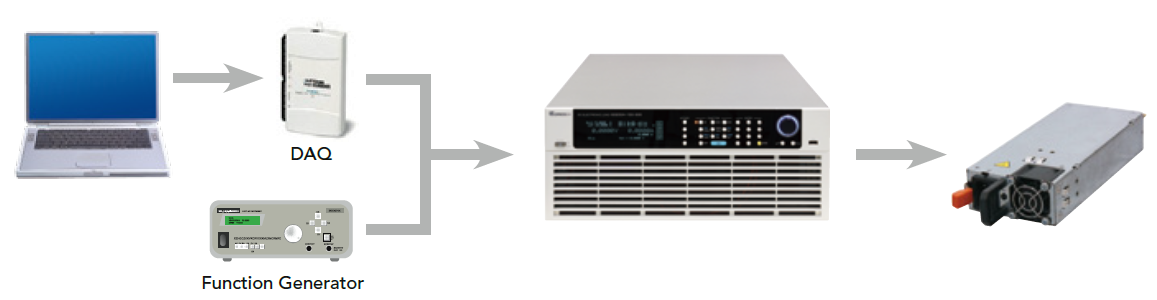

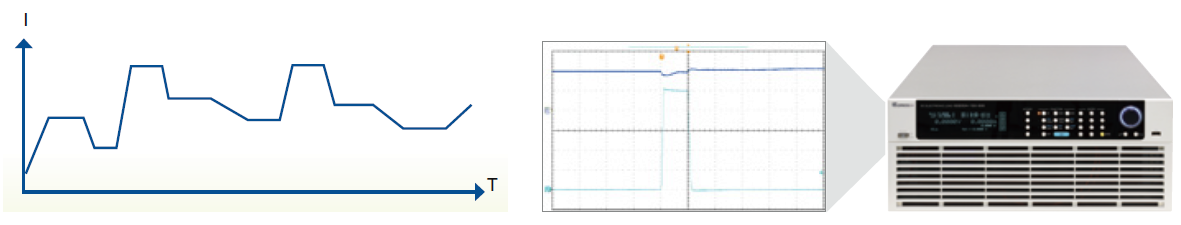

除了常见的CC,简历,CP和CR加载模式的传统加载,63200接收数字数据从采集卡或模拟数据函数生成器允许创建复杂的波形如下描述。

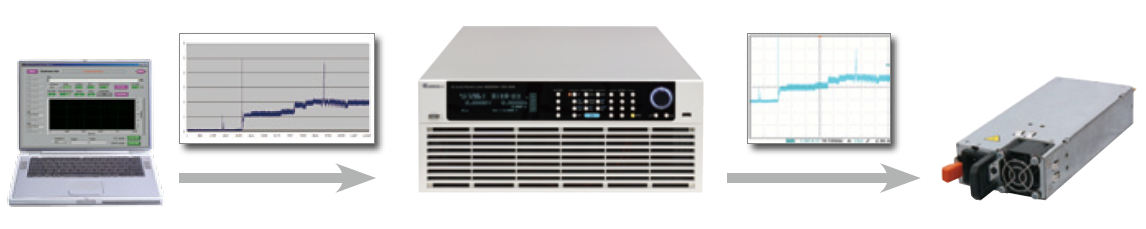

63200还提供了一个增强的功能,用户定义的波形(UDW),来模拟实际的当前配置文件和波形。重建的实际电流波形,波形捕获的用户可以上传数据到任何负载通过色软面板。每个负载能够存储10组波形,由1.5数百万数据点以满足更艰苦的测试需求。

此外,63200还提供了一系列电压峰值测量在实际负荷条件。避免需要使用示波器捕获的电压峰值,节约时间和成本。

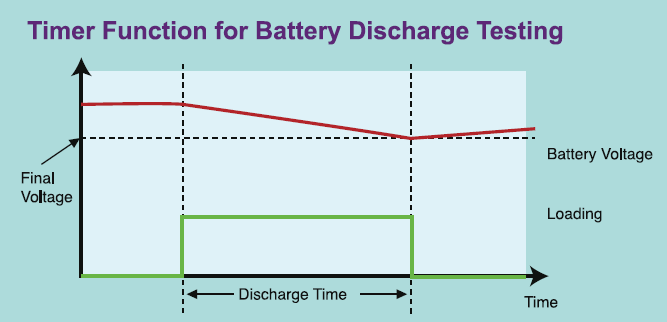

63200有三个放电模式:CC, CR和CP。电子负载可以设置切断电压和时间(1 ~ 100000秒。)停止加载正确,确保电池不会损坏是由于在放电。此外,它可以测量电池放电功率和总放电时间(WH啊)。例如,当负载按,63200内部时钟将开始计算,直到电池电压下降到切断电压或负载。电池放电测试也可以应用于超级电容器放电时间测试等等。

▲电池放电测试

63200一系列电子负载建于255年为各种加载条件下模拟可编程计时。下面列出了常见的应用程序计时:

1. 电池放电与其他应用程序(人大,电动汽车和电力机车)来模拟各种动态加载电流波形,上面是提供两级动态电流模拟或一次加载模拟。
2. 服务器/电信电源混合负载调制。多通道输出(UUT)

63200系列提供了一个数字化功能方便的记录瞬变电压和电流波形。以下是规格设置的参数:

• 采样时间:2μs ~ 40毫秒
• 解析:2μs(设置采样时间的间隔)
• 取样位置:1 ~ 15000(设置总采样点)

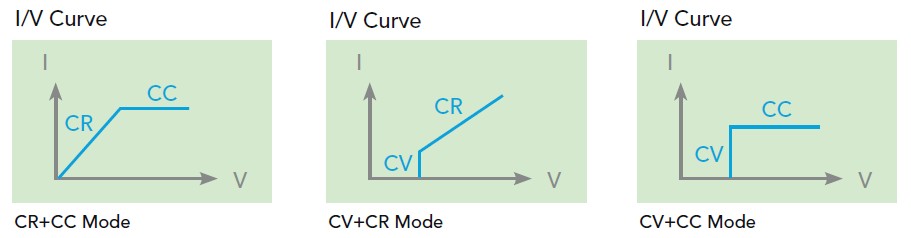

新的复杂的操作模式包括CR + CC,简历+ CR和简历+ CC模式。CR + CC模式适用于功率测试和简历+ CR模式可以替代冯设置虽然简历+ CC模式可用于电池放电测试。

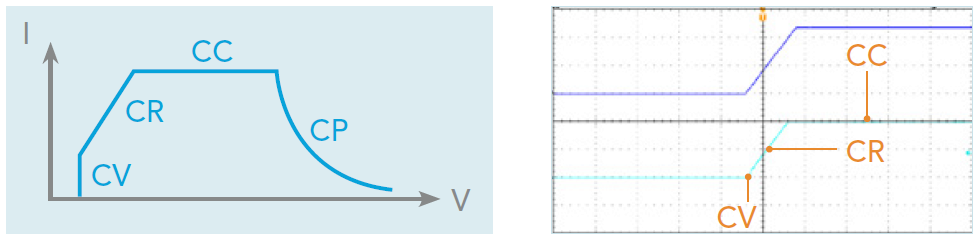

这种模式自动切换在简历中,铬、CC和CP模式。适用于锂离子电池充电器测试得到一个完整的vi充电曲线。此外,自动模式可以避免损坏UUT当保护电路损坏。

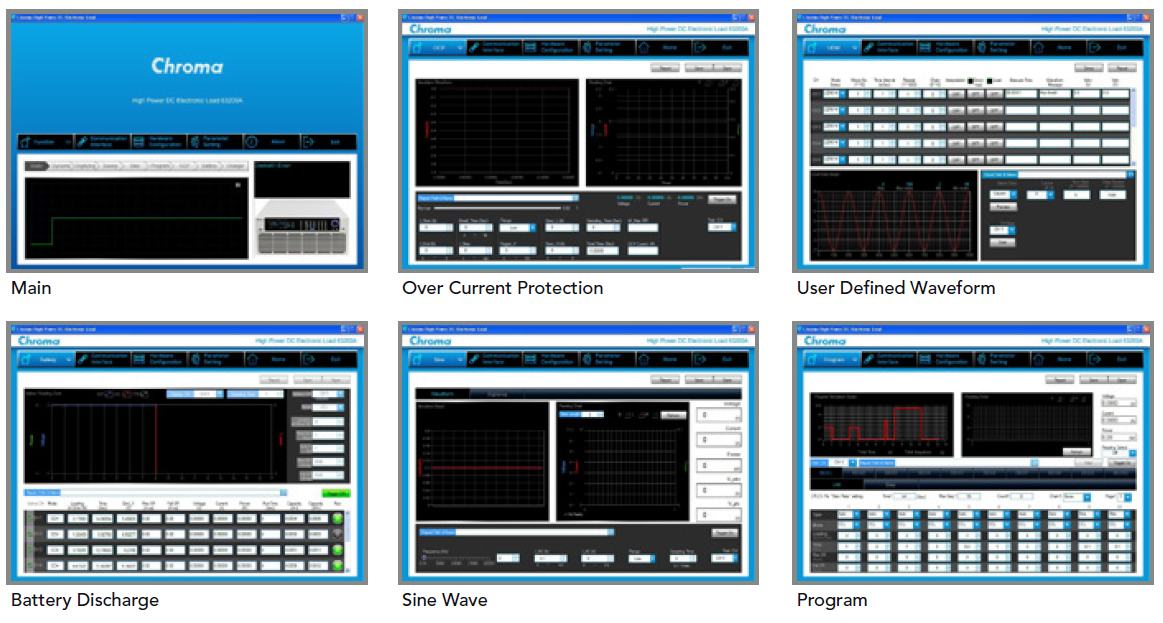

63200系列负载可从控制面板或从可用的软面板。这个用户友好的软件包括所有功能的63200系列负载和易于理解和操作。63200一个加载可以通过GPIB控制,USB和以太网接口远程控制和自动化测试应用程序。

---

产品调查

选择您希望得到的模型报价,然后单击下面的按钮“添加到查询购物车”表。
你可以一次选择多个项目。单击查询购物车图标右边的网页来完成你的询价。

所有规格如有变更,恕不另行通知。

选择

模型

描述

63200系列

高功率直流电子负载

63206 - 60 - 1000

高功率直流电子负载60 v / 1000 a / 6千瓦

63202 - 150 - 200

高功率直流电子负载150 v / 200 / 2千瓦

63203 - 150 - 300

高功率直流电子负载150 v / 300 a / 3千瓦

63204 - 150 - 400

高功率直流电子负载150 v / 400 a / 4千瓦

63205 - 150 - 500

高功率直流电子负载150 v / 500 a / 5千瓦

63206 - 150 - 600

高功率直流电子负载150 v / 600 a / 6千瓦

63208 - 150 - 800

高功率直流电子负载150 v / 800 a / 8 kw

63210 - 150 - 1000

高功率直流电子负载150 v / 1000 a / 10 kw

63212 - 150 - 1200

高功率直流电子负载150 v / 1200 a / 12千瓦

63215 - 150 - 1500

高功率直流电子负载150 v / 1500 a / 15千瓦

63218 - 150 - 1800

高功率直流电子负载150 v / 1800 a / 18千瓦

63220 - 150 - 2000

高功率直流电子负载150 v / 2000 a / 20千瓦

63224 - 150 - 2000

高功率直流电子负载150 v / 2000 a / 24千瓦

63202 - 600 - 140

高功率直流电子负载600 v / 140 / 2千瓦

63203 - 600 - 210

高功率直流电子负载600 v / 210 a / 3千瓦

63204 - 600 - 280

高功率直流电子负载600 v / 280 a / 4千瓦

63205 - 600 - 350

高功率直流电子负载600 v / 350 a / 5千瓦

63206 - 600 - 420

高功率直流电子负载600 v / 420 a / 6千瓦

63208 - 600 - 560

高功率直流电子负载600 v / 560 a / 8 kw

63210 - 600 - 700

高功率直流电子负载600 v / 700 a / 10 kw

63212 - 600 - 840

高功率直流电子负载600 v / 840 a / 12千瓦

63215 - 600 - 1050

高功率直流电子负载600 v / 1050 a / 15千瓦

63218 - 600 - 1260

高功率直流电子负载600 v / 1260 a / 18千瓦

63220 - 600 - 1400

高功率直流电子负载600 v / 1400 a / 20千瓦

63224 - 600 - 1680

高功率直流电子负载600 v / 1680 a / 24千瓦

63202 - 1200 - 80

高功率直流电子负载1200 v / 80 / 2千瓦

63203 - 1200 - 120

高功率直流电子负载1200 v / 120 a / 3千瓦

63204 - 1200 - 160

高功率直流电子负载1200 v / 160 a / 4千瓦

63205 - 1200 - 200

高功率直流电子负载1200 v / 200 a / 5千瓦

63206 - 1200 - 240

高功率直流电子负载1200 v / 240 a / 6千瓦

63208 - 1200 - 320

高功率直流电子负载1200 v / 320 a / 8 kw

63210 - 1200 - 400

高功率直流电子负载1200 v / 400 a / 10 kw

63212 - 1200 - 480

高功率直流电子负载1200 v / 480 a / 12千瓦

63215 - 1200 - 600

高功率直流电子负载1200 v / 600 a / 15千瓦

63218 - 1200 - 720

高功率直流电子负载1200 v / 720 a / 18千瓦

63220 - 1200 - 800

高功率直流电子负载1200 v / 800 a / 20千瓦

63224 - 1200 - 960

高功率直流电子负载1200 v / 960 a / 24千瓦

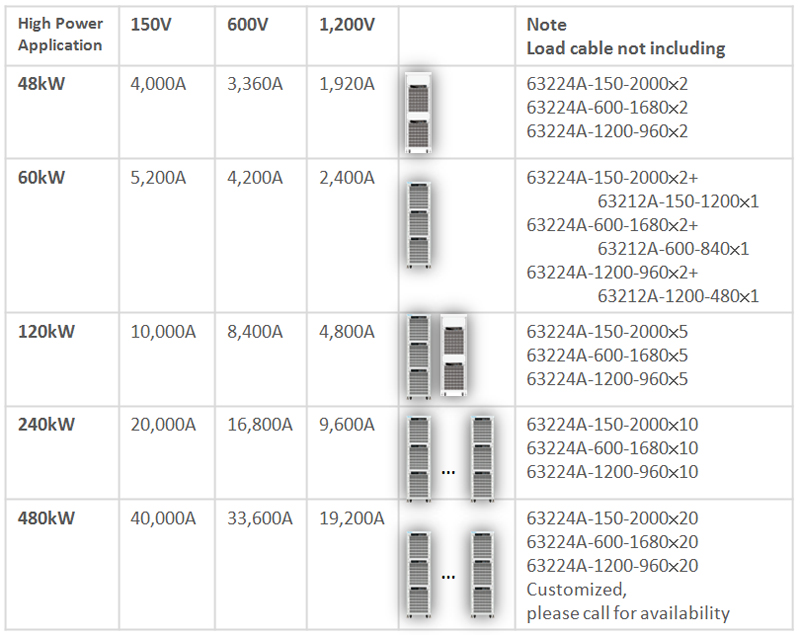

63200系列*

高功率直流电子负载150 v / 4000 a / 48千瓦(要求可用性)

63200系列*

高功率直流电子负载150 v / 5200 a / 60千瓦(要求可用性)

63200系列*

高功率直流电子负载150 v / 10000 a / 120千瓦(要求可用性)

63200系列*

高功率直流电子负载150 v / 20000 a / 240千瓦(要求可用性)

63200系列*

高功率直流电子负载150 v / 40000 a / 480千瓦(要求可用性)

63200系列*

高功率直流电子负载600 v / 3360 a / 48千瓦(要求可用性)

63200系列*

高功率直流电子负载600 v / 4200 a / 60千瓦(要求可用性)

63200系列*

高功率直流电子负载600 v / 8400 a / 120千瓦(要求可用性)

63200系列*

高功率直流电子负载600 v / 16800 a / 240千瓦(要求可用性)

63200系列*

高功率直流电子负载600 v / 33600 a / 480千瓦(要求可用性)

63200系列*

高功率直流电子负载1200 v / 1920 a / 48千瓦(要求可用性)

63200系列*

高功率直流电子负载1200 v / 2400 a / 60千瓦(要求可用性)

63200系列*

高功率直流电子负载1200 v / 4800 a / 120千瓦(要求可用性)

63200系列*

高功率直流电子负载1200 v / 9600 a / 240千瓦(要求可用性)

63200系列*

高功率直流电子负载1200 v / 19200 a / 480千瓦(要求可用性)

A636000

GPIB接口

A636010

以太网接口
