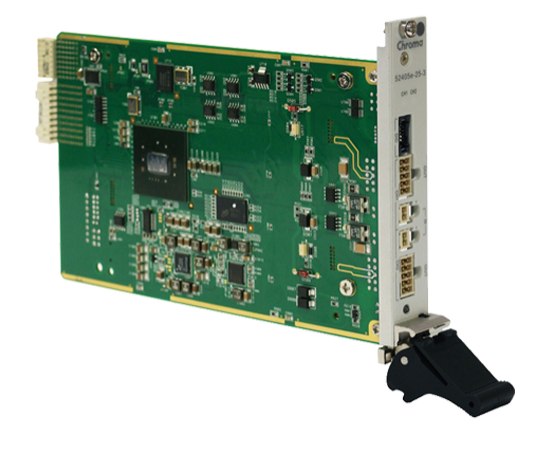

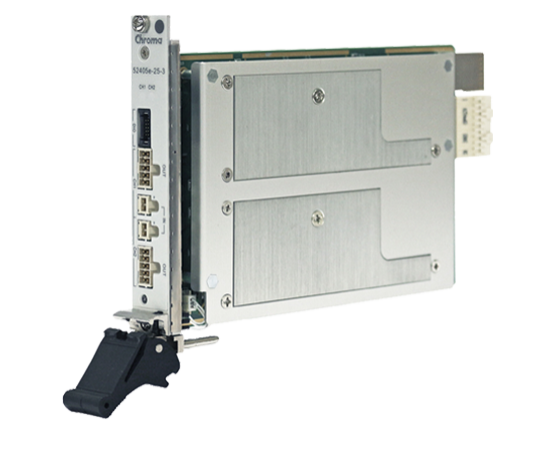

浓度52400 e系列是一个基于PXIe SMU(源测量单元)卡为高度准确的源或负载仿真设计与精密电压和电流测量。

SMU结合四象限运行精度和高速测量。这使得许多参数的SMU的理想仪器测试应用程序从ICs, two-leaded组件(如传感器、发光二极管,激光二极管、晶体管、太阳能电池、电池和其他电子设备。

52400 e系列特点:16选择控制带宽,确保高速输出和稳定运行;多个源/测量范围与18位DAC / ADC提供最好的分辨率和精度的采样率最高可达100 k / S;为电池模拟可编程内部串联电阻;±力,±感和±警卫线避免泄漏电流和减少沉降时间,特别适合低电流测试应用程序。

52400 e系列专利硬件使用确定性时间序列引擎每个SMU来控制。音序器的电路板存储器可以存储65535音序器命令和32 k测量样品每通道,允许交叉模块/卡同步和延迟自由输出控制和测量。在执行过程中不需要PC通信的硬件音序器测试过程。

C、c#、虚拟仪器、LabWindows api和多才多艺的软面板与每个SMU来标准。后面的连接器都兼容PXIe和混合动力底盘。所有这些特性使轻松集成PXIe或PXI-hybrid系统为广泛应用而设计的。

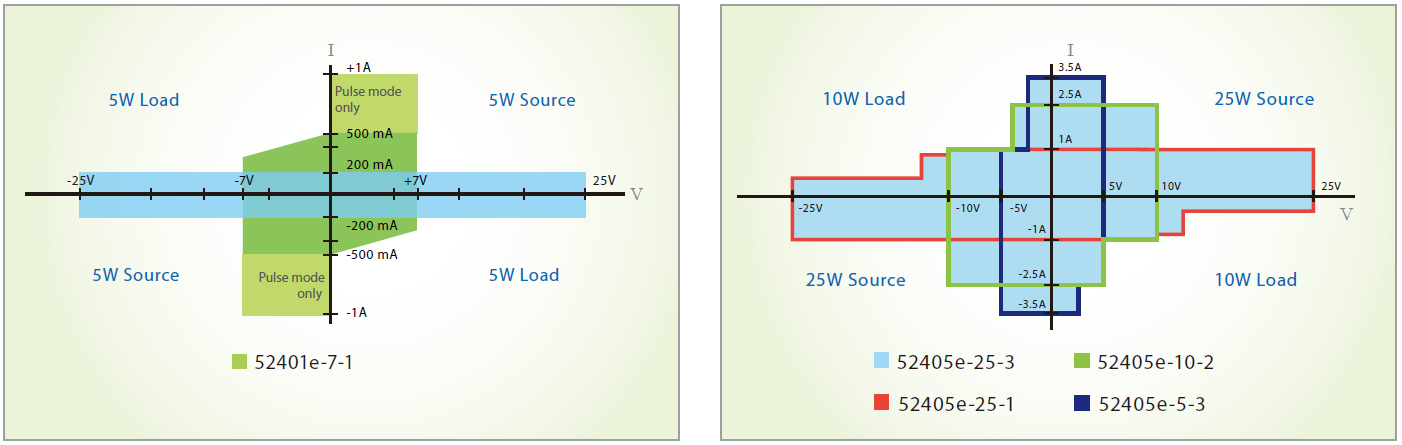

所有浓度52400 e系列smu支持四象限运行的应用程序需要一个反向电压/电流源或负载。在加载操作,该模块是有限的PXI底盘的标准为20 w散热槽。下面所示的象限图操作区域的浓度PXIe smu:

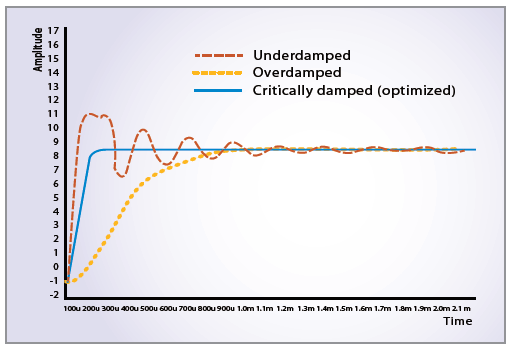

▲SMU输出波形带宽的控制之下

减少测试时间,浓度的smu为快速响应设计提供高速输出电压和电流。DUT的阻抗、夹具或电缆可能会导致循环电压或电流源模式下不稳定。一个不稳定的循环可能导致饱和,振荡,甚至损害DUT。 减少测试时间,浓度的smu为快速响应设计提供高速输出电压和电流。DUT的阻抗、夹具或电缆可能会导致循环电压或电流源模式下不稳定。一个不稳定的循环可能导致饱和,振荡,甚至损害DUT。为了防止系统不稳定,52400 e系列smu提供16个用户可选择的控制带宽,消除需要外部电容或者电感DUT附近放置。这将导致输出上升时间快,电压纹波和噪声降低,减少了瞬态响应。控制带宽可以通过软件修改测试的灵活性最大化和最小化停机时间当dut的变化。

色度硬件音序器作为工具是一个功能强大的工具,可以预先确定命令可执行的步骤。这允许延迟自由控制和测量由于在执行过程中不需要电脑互动。序列优化模块的应用,比如半导体的性能测试,速度和时间控制是至关重要的。在这种模式下,一旦仪器接收到开始触发,它将执行命令在音序器表逐行或定义触发器。

极低电流测量的保护是一项重要的技术。保护降低泄漏电流误差和减少沉降时间。它使潜在的卫兵连接器导体在相同的潜在力量,所以目前没有力量和保护导体之间的流动。它还消除了电缆电容之间源测量单元(SMU)和DUT更快和更准确的测量。

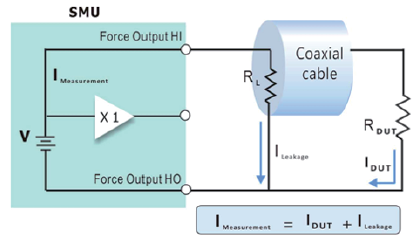

▲泄漏电流流过电缆的绝缘电阻

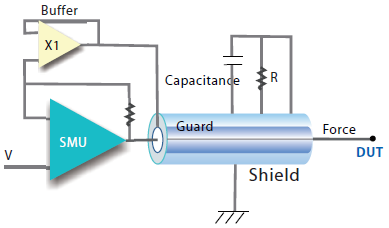

▲卫兵连接:电缆电容与三轴电缆了

最大的灵活性,浓度52400 e系列smu允许主/从操作当FVMI下更高的电流模式是必需的。以确保精确的电流之间的共享模块,和最大性能、色度smu只允许类似的模型平行电流/功率高。 最大的灵活性,浓度52400 e系列smu允许主/从操作当FVMI下更高的电流模式是必需的。以确保精确的电流之间的共享模块,和最大性能、色度smu只允许类似的模型平行电流/功率高。当前共享是通过一个通道操作主下FVMI模式尽管FIMV奴隶在运营模式。主频道在电压模式下编程而奴隶将当前模式。奴隶将跟随主人的电压。右边的图显示一个阻塞图并行配置。

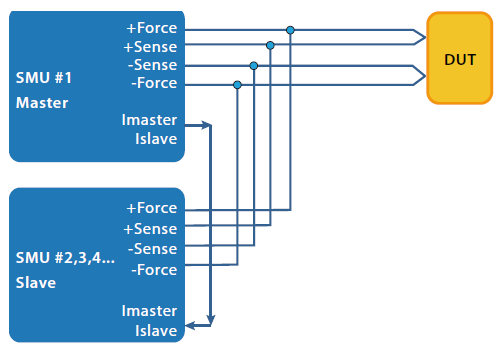

▲主/从控制布线结构

---

产品调查

选择您希望得到的模型报价,然后单击下面的按钮“添加到查询购物车”表。
你可以一次选择多个项目。单击查询购物车图标右边的网页来完成你的询价。

所有规格如有变更,恕不另行通知。

选择

模型

描述

52400 e系列

高精度源测量单元(SMU)

25 - 200 - 52401 e - m

高精度源测量单元(SMU) 25 v / 200 ma

52405 e-5-3

高精度源测量单元(SMU) 5 v / 3.5 a

52405 e-10-2

高精度源测量单元(SMU) 10 v / 2.5 a

52405 e-25-1

高精度源测量单元(SMU) 25 v / 1

52405 e-25-3

高精度源测量单元(SMU) 25 v / 3.5 a

A524006

外部交直流电源适配器(驱动器3 x 52401 e或1 x 52401 e SMU)

A524009

52405 e三轴电缆输出

A524011

高功率外部交直流适配器(驱动器3 x 52405 e SMU)
