PCS测试项目和规格
色度公司的光伏逆变器(PCS)测试指南全面概述了国际ESS法规，如GB/T 34120, GB/T 34133, IEC 62933, SGSF-04，以及德国低压配电网发电机VDE-AR-N 4105标准。测试指南共涵盖了20多个逆变器测试要求，划分为PCS电网、PCS性能、PCS输入输出特性、PCS保护特性测试以及PV特性测试类别。
特别是针对VDE标准的短路电流测试要求，测试指南还提出了一种独特的技术来精确测量被测器件的最大输出短路电流。这将解决被测设备或模拟器保护机制是最先启动的任何争议，并消除电网短路导致的功率跳闸风险。
该平台以Chroma 8000 ATS为基础，可结合完整系列电网/电池模拟器和测试设备，完成20+自动化PCS测试项目。
电脑上网测试
- 电网模式电流谐波测试
(参考CGC/GF004:2011 6.1、GB/T34120 5.4.4 GB/T34133 6.5.1、IEC62933-2-1 6.4.7.1)
- 过频有源馈电控制试验
(参考VDE-AR-N 4105:2011 5.7.3.3)
- 低电压通过能力
(参照GB/T34120 5.4.12、GB/T34133 6.8、SGSF-04 7.3.5)
- Anti-islanding保护测试
(参考GB/T34120 5.5.9、GB/T34133 6.9 p18 VDE-AR-N 4105:2011 6.5.3)
|
电脑性能测试
- 充放电转移时间测试
(参见GB/T34120 5.4.13、GB/T34133 6.1.2)
- 有源电网模式和孤岛模式切换测试
(参见GB/T34133 6.2.2、SGSF-04 9.3.2.2)
- 电网电压畸变波形适应性试验
(参见EN60204-1)
|
PCS保护特性测试
- 网格模式下的过载测试
(参考SGSF-04-2012-07 7.2.6, iec629335 -1 - 7.4)
- 孤岛式超载试验
(参考GB/T34120 5.5.4、GB/T34133 6.11.4)
- 输出短路保护及电网短路电流
(参考SGSF-04-2012-07 7.3.1, GB/T34120 5.5.1, GB/T34133 6.11.1, VDE-AR-N 4105:2011 5.7.2)
- 频率适应性测试
(参考GB/T34120 5.4.11.1、GB/T34133 6.7.1、IEC62933-2-1 6.2.8、SGSF-04 8.1.1)
- 交流电压适应性试验
(参考GB/T34120 5.4.11.2、GB/T34133 6.7.2、IEC62933-2-1 6.2.8、SGSF-04 8.1.1)
- 直流侧过/欠压保护试验
(参见GB/T34120 5.5.3、GB/T34133 6.11.3.1、6.11.3.2、SGSF-04 7.2.1)
|
光伏特性测试
- MPPT效率测试
(参考Sandia, EN50530, CGC/GF004:2011)
- 光伏转换效率试验
(参考Sandia, EN50530, CGC/GF004:2011)
|
PCS输入和输出特性测试
- 整流充电效率试验
(参照GB/T34120 5.4.1、GB/T34133 6.3.2、IEC62933-2-1 6.2.3)
- 网格模式下PCS效率测试
(参照GB/T34120 5.4.1、GB/T34133 6.3.3、SGSF-04 8.1.2、IEC62933-2-1 6.2.3)
- 孤岛模式PCS效率测试
(参考GB/T34120 5.4.1、GB/T34133 6.3.3)
- 待机损耗测试
(参考GB/T34120 5.4.2、GB/T34133 6.3.4.1、IEC62933-2-1 5.2.6/6.2.6)
- 空载损耗测试
(参见GB/T34120 5.4.2、GB/T34133 6.3.4.2)
- 功率因数测试
(参考CGC/GF004:2011 7.1、GB/T34120 5.4.8、GB/T34133 6.6.3)
- 直流分量的测量
(参考CGC/GF004:2011 8.1、GB/T34120 5.4.5、GB/T34133 6.5.7)
- CC充电时稳定的电流精度和电流纹波
(参见GB/T34120 5.4.9、GB/T34133 6.1.3.2、6.1.3.3)
- 稳压精度和CV充电时的电压纹波
(参见GB/T34120 5.4.10、GB/T34133 6.1.3.5、6.1.3.6)
- 孤岛模式电压总谐波失真测试
(参照GB/T34120 5.4.15、GB/T34133 6.5.4、IEC62933-2-1 6.4.7.1)
|

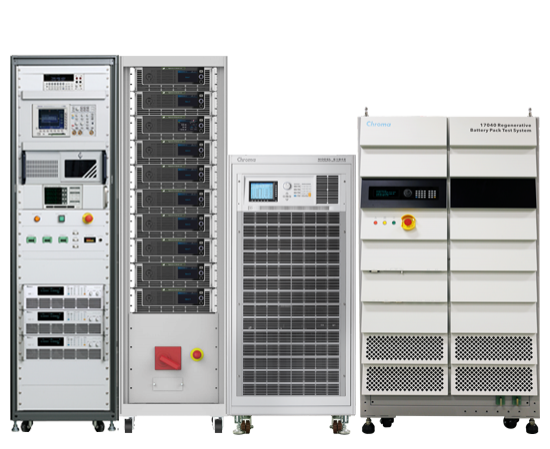

▲光伏PCS ATS架构
