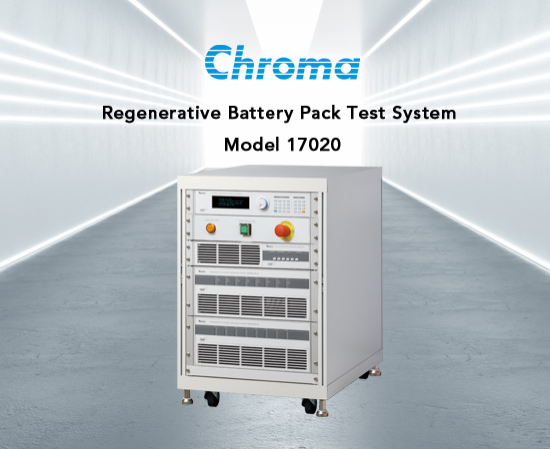

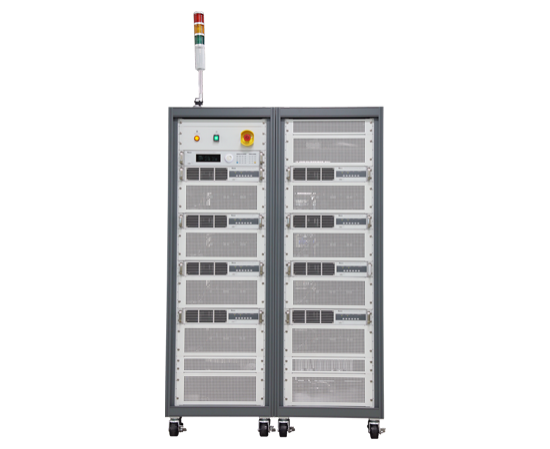

浓度的17020是一个高精度的系统专门为二次电池模块和包测试。准确的来源和测量确保测试质量,适用于执行重复的和可靠的测试电池的关键模块/包,用于输入或输出检查以及能力,性能,生产和资格测试。

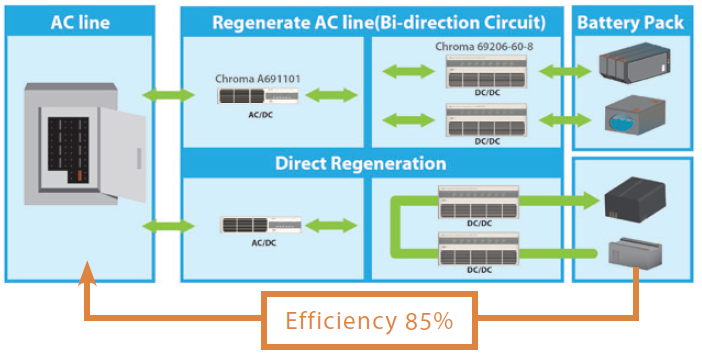

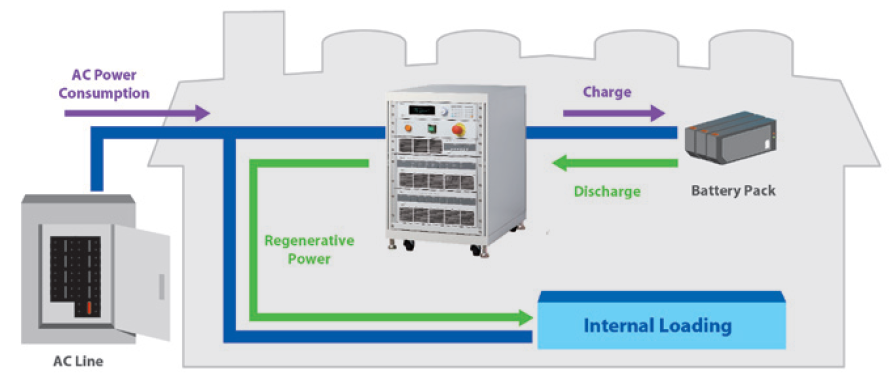

浓度的17020系统架构提供再生放电设计回收电池的电能来源模块要么回到系统中通道年代执行充电功能或实用电源的最节能的方式。此功能可节省电力,降低设施热脚印和提供了一个绿色的解决方案通过减少环境影响我们星球上。

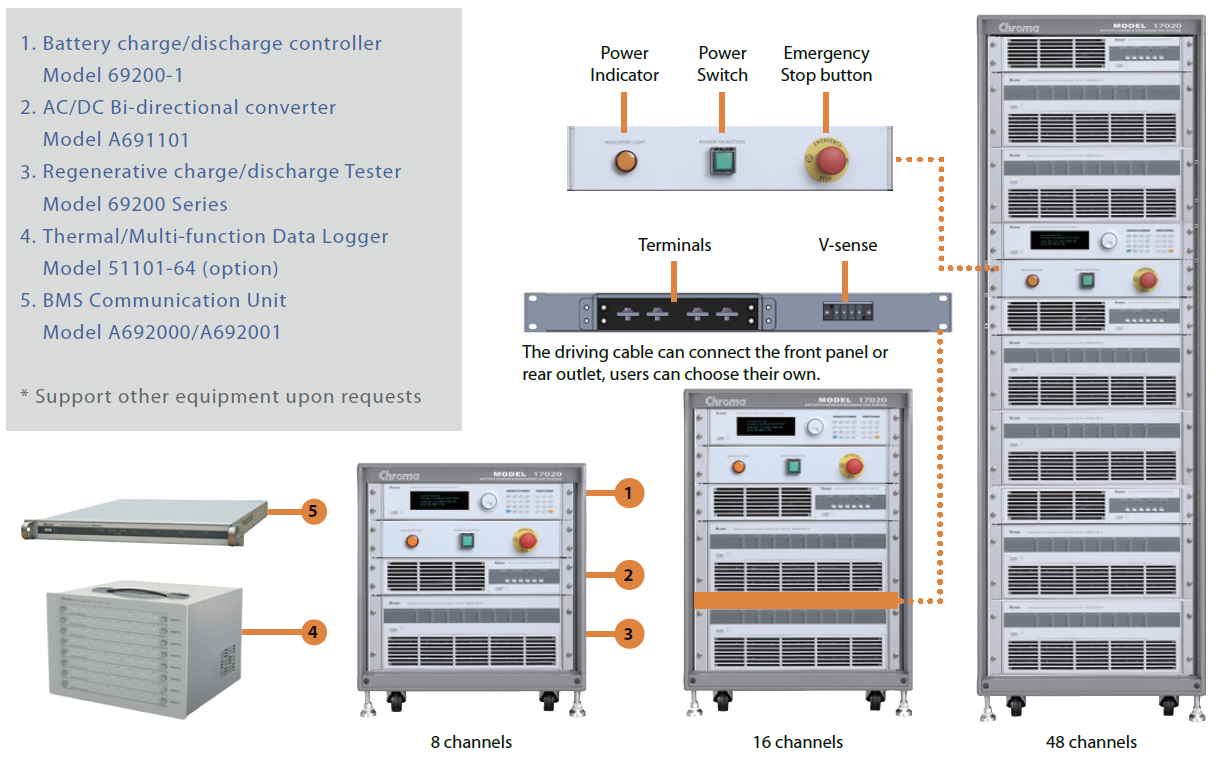

浓度的17020系统配备了多个独立的渠道支持专用的充电/放电测试,在多个电池模块/包,离散测试各有特色。渠道可以很容易地支持更高的电流要求平行。这个特性提供了最终的灵活性之间高通道数和大电流测试。

先进的硬件设计可以创建无缝最大充电和最大放电之间的转换(或最大流量和最大充电)迅速50毫秒转换。这个特性允许充电/放电模式模拟真实世界的场景。

浓度的17020系统灵活的编程功能,可能与色度强大的电池操作专业软件。电池Pro利用系统创建循环测试从基本充电或放电为每个通道或通道复杂驱动循环测试组。热室控制可以集成到一个配置文件和引发的时间或测试结果产生一个动态概要文件。电池支持的功能,允许快速和直观的测试开发消除单调乏味的脚本或编程的需要由软件工程师。

有多种安全功能包括电池极性检查、过电压保护、过电流保护的检查和温度保护,确保保护充电/放电测试。权力或计算机通信不可能事件的损失,数据安全存储在系统中,在非易失性内存,防止潜在的数据丢失和允许重启后连续流动。

• 驱动周期模拟器
• 学习测试工厂
• 生命周期测试
• 平衡控制测试
• DCIR测试
• 能力测试
• 性能测试
• 可靠性测试
• 通过电荷/ dischargetest
• 热测试

• 再生电池放电能量
  • 直接回收电池不存在充电
  • 重新生成网格
• 低热量输出
• 减少空调能耗
• 17020系统的近似是额定功率的5%以下
• 在额定功率超过0.9 PF
• 直接返回到工厂

并行功能

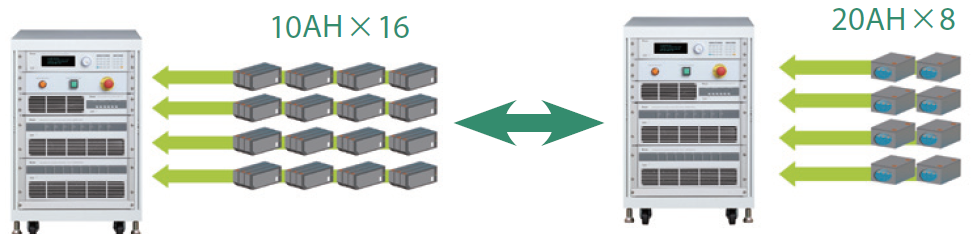

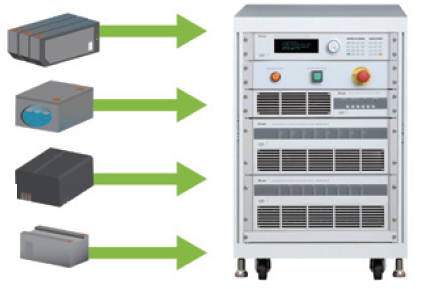

支持并行不同容量的电池

公司有各种各样的电池容量配置。一些顾客可能购买一个高功率系统测试所有容量电池组。不利的一面是,小容量电池的测量精度是不够的。使用浓度的系统中,顾客可以测试下个人或平行渠道高容量电池。The system supports dierent capacity batteries from a base system configuration.

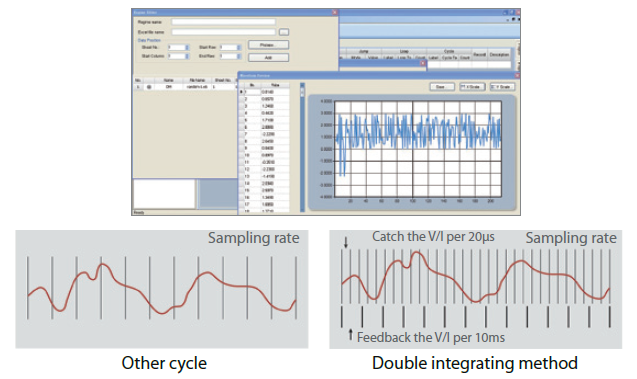

电池组总是用于快速un-regular现状。系统模拟真实条件对电池组的工作状态模拟器。 导入动态充电/放电功率或电流波形模拟驱动周期或实际的应用程序。 Excel (xls)格式的支持 有720000点开车概要记忆保存在每个通道波形形象。 最低Δt: 10 ms 精度高容量计算 电压/电流采样率50 khz的用于计算能力评级在动态波形模式 V / I采样率:50千赫(每20μs) 集成计算: 我的能力 VxI能源

独立的通道 独立通道操作 独立的测试数据 独立的保护 独立的测试过程 操作模式 恒流(CC)模式 恒压(CV)模式 恒功率(CP)模式 恒定电压电流模式(CC-CV) 波形电流模式 DCIR模式 休息 截止模式 时间(年代) 容量(啊) 电压(V) 电流(A) 温度(℃) 通道数据在数据记录器(选项) 保护 过电压保护(V) 欠压保护(V) 过电流保护(一个) 在温度保护(℃) 过载保护(啊) 线损失保护(ΔV) 通道数据在数据记录器(选项) -ΔV / +ΔV保护(V) +ΔI / -ΔI保护(一个) 三角洲保护:保护内部电池 测试数据 独立的测试数据 详细报告:步骤/测试/测试时间ID 周期时间/ /环/步骤模式/步骤 电压(V) /电流(啊)/(一)/能力 能源(Wh) /温度(℃)/ 数据记录器通道(选项) 步骤/步骤/地位/没有/环/周期 步骤开始时间/步骤/切断电压(V) /模式 切断电流(A)(啊)/ /切断能力 DCIR(莫姆)/能源/温度(℃)/ (Wh) 数据记录器通道(选项)

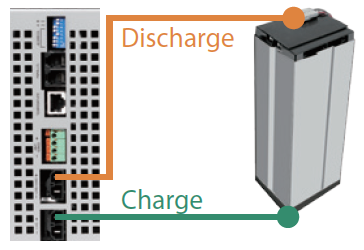

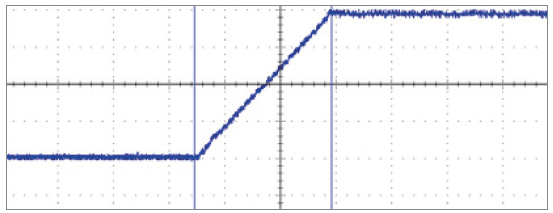

紧凑的尺寸 再生系统的尺寸较小的系统相比,能量消散。 连续的过渡 连续充电和放电过渡:没有时间充电,放电传输延迟。用户可以验证设计极限的电池组。连续CC-CV过渡:没有超调电流或电压凌日CC-CV时损坏电池。 响应时间 最大充电和最大放电电流之间的旅行时间是50 ms。 平滑电流不超过避免损害电池。 温度测量 为每个通道内的温度测量范围为0 ~ 90℃±2℃ 4套测量(max。)每通道测量电池表面温度 ▲热传感器 测试电池组的连接 对于一些电池组设计,充电和放电端口分成两个连接器。用户可以设置17020软件选择充电/放电使用单独一个连接器或两个连接器。 数据恢复 60分钟的临时数据存储时采样时间是1秒。 保存测试设置电源故障后恢复恢复

17020测试系统测试被专门设计来满足各种要求二次电池具有高安全性和稳定性。充电和放电保护中止测试,当检测到异常情况。数据丢失、存储和恢复对电源故障保护。

用户友好的

• 实时多通道电池组状态浏览
• 图标经理:测试状态的每个通道管理通过不同的图标,很容易阅读和理解。
• 权限管理:设置用户权限的操作。
• 故障记录跟踪:记录每个通道独立的异常状态。

配方编辑器

• 255充电/放电条件
• 集双层循环(周期和循环),每层9999循环
• 能够编辑动态充电/放电波形与当前开关速度10 ms
• 测试步骤:简历/ CC / CP / CC-CV /波形电流/ DCIR)
• 截止条件
  (时间、电流、容量、截止电压,截止目前,等等)。
• 下一步:下一个/结束/跳/休息

测试数据

• 生成详细的报告和报告
• 定制的报表格式
• 出口测试报告PDF、CSV和XLS
• 图形报告功能
• 报告分析功能:用户可以创建定制的报告,比如生命周期报告,问(啊)- V (V)报告,V (V) /(一)/ T(℃) -报告⋯等通过用户定义的X和Y轴的参数。
• 每个通道的实时浏览测试报告
• 多样化的报告和图表:实时报告,截止报告,x - y散射图表报告

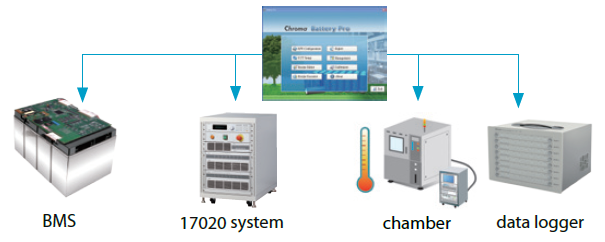

软件集成

• 热室:温度控制与充电/放电概要文件同步
• 数据记录器:温度或电压数据记录可用于设置截止和保护条件
• 百时美施贵宝数据记录:软件设置读取数据从数据通信单元A692000 BMS / A692001。这支持SmBus和CAN总线。数据可以被设置在截止的条件或保护测试

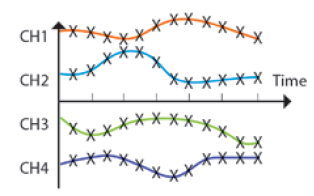

色度数据记录器51101提供了同步采样常数数据采集率。 报:200毫秒 以太网接口:

---

产品调查

选择您希望得到的模型报价,然后单击下面的按钮“添加到查询购物车”表。
你可以一次选择多个项目。单击查询购物车图标右边的网页来完成你的询价。

所有规格如有变更,恕不另行通知。

选择

模型

描述

17020年

再生电池测试系统

17020年

再生电池测试系统600 w / 60 v / 13、8 ~ 56 ch

17020年

再生电池测试系统2.5千瓦/ 60 v / 62.5 a, 4 ~ 20 ch

17020年

再生电池测试系统2.5 kw / 100 v / 50, 4 ~ 20 ch

17020年

再生电池测试系统2.5 kw / 200 v / 30, 4 ~ 20 ch

17020年

再生电池测试系统2.5 kw / 500 v / 13、4 ~ 20 ch

17020年

再生电池测试系统5 kw / 20 v / 260 a, 2 ~ 10 ch

17020年

再生电池测试系统5 kw / 60 v / 250 a, 2 ~ 10 ch

17020年

再生电池测试系统5 kw / 60 v / 125 a, 2 ~ 10 ch

17020年

再生电池测试系统5 kw / 100 v / 100 a, 2 ~ 10 ch

17020年

再生电池测试系统5 kw / 200 v / 60, 2 ~ 10 ch

17020年

再生电池测试系统5 kw / 500 v / 26, 2 ~ 10 ch

17020年

再生电池测试系统10 kw / 20 v / 520 a, 1 ~ 5 ch

17020年

再生电池测试系统10 kw / 60 v / 500 a, 1 ~ 5 ch

17020年

再生电池测试系统10 kw / 60 v / 250 a, 1 ~ 5 ch

17020年

再生电池测试系统10 kw / 100 v / 200 a, 1 ~ 5 ch

17020年

再生电池测试系统10 kw / 200 v / 120 a, 1 ~ 5 ch

17020年

再生电池测试系统10 kw / 500 v / 52, 1 ~ 5 ch

17020年

再生电池测试系统20千瓦/ 20 v / 1040 a, 1 ~ 3 ch

17020年

再生电池测试系统20千瓦/ 60 v / 1000 a, 1 ~ 3 ch

17020年

再生电池测试系统20千瓦/ 60 v / 500 a, 1 ~ 3 ch

17020年

再生电池测试系统20 kw / 100 v / 400 a, 1 ~ 3 ch

17020年

再生电池测试系统20 kw / 200 v / 240 a, 1 ~ 3 ch

17020年

再生电池测试系统20 kw / 500 v / 104 a, 1 ~ 3 ch

17020年

再生电池测试系统50 kw / 20 v / 2600 a, 1 ch

17020年

再生电池测试系统50 kw / 60 v / 2500 a, 1 ch

17020年

再生电池测试系统50 kw / 60 v / 1250 a, 1 ch

17020年

再生电池测试系统50 kw / 100 v / 1000 a, 1 ch

17020年

再生电池测试系统50 kw / 200 v / 600 a, 1 ch

17020年

再生电池测试系统50 kw / 500 v / 260 a, 1 ch

17020年

再生电池测试系统60千瓦/ 60 v / 1500 a, 1 ch

17020年

再生电池测试系统60 kw / 100 v / 1200 a, 1 ch

17020年

再生电池测试系统60 kw / 200 v / 720 a, 1 ch

17020年

再生电池测试系统60 kw / 500 v / 312 a, 1 ch

51101 - 64

热/ Multi-Functiion数据记录器,64 ch

A692003

热传感器和电缆

A692000

百时美施贵宝数据通信单元4频道

A692001

百时美施贵宝数据通信单元8频道

A170201

IPC对电池测试系统
