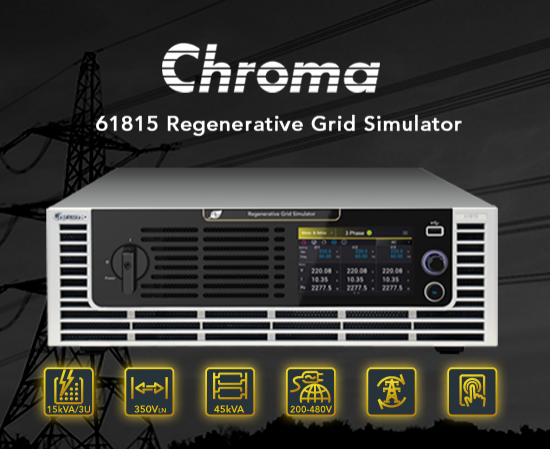

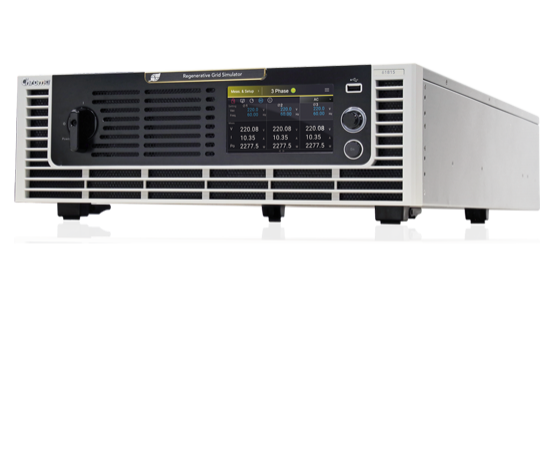

Chroma 61800 3U高温再生电网模拟器包括三种型号，带有9kVA，12kVA和15kVA的电力额定值，包括单相和三相操作。输出电压范围高达350VLN和606VLL，每个模型可以通过单相3线设置实现700VLN。用户可以通过并行配置最多三个单位来提高输出功率。
Chroma 61809/61812/61815型号为再生型，提供完整的节能解决方案。在测试过程中，DUT产生的功率可以很容易地反馈到电网，而不是作为热量散发，从而保护环境并降低运行成本。凭借这一能力，61809/61812/61815型号可应用于绿色能源产品，如光伏逆变器、储能系统（ESS）、功率调节系统（PCS）、微电网、电力硬件在环（PHIL）、电动汽车电源设备（EVSE）、车载充电器（OBC）和双向车载充电器（BOBC）等。亚博app下载网址
对于监管测试，61809/61812/61815型号可应用于IEC 61000-3-2/-3-3/-3-11/-3-12（交流电压测试国际法规）、IEEE 1547/IEC 62116（绿色发电相关国际法规）、电动汽车并网（V2G）测试、电动汽车负载（V2L）测试、电动汽车到家（V2H）测试，储能系统（ESS）测试。
通过使用全数字控制技术，这些型号提供最大350VLn输出电压和30Hz至100Hz输出频率。全负载的总谐波失真率小于0.5％，50Hz / 60Hz输出频率。除了交流输出外，还包括DC输出模式和AC加直流输出模式，可以扩展到DC测试和具有直流偏置电压的AC测试。电流输出能力可以提供3倍的RMS峰值电流，适用于DUT输入浪涌电流测试。
61809/61812/61815型号还能够提供精密测量，例如RMS电压，RMS电流，真正的功率，功率因数，当前的顶峰因子等。通过应用先进的DSP技术，它们可以使用列表，脉冲和步骤模式轻松模拟电源线干扰（PLD）。诸如波形合成功能的附加功能允许用户编程某些监管标准所需的各种扭曲的谐波波形。
凭直觉5液晶触摸屏界面，用户可以快速熟悉仪器的操作。远程接口包括标准USB、LAN和可选的GPIB、CAN接口。仪器可由计算机和Chroma软面板软件控制，以实现快速数字操作。此外，Chroma还提供控制驱动程序，用户可以使用LabVIEW软件对控制系统的集成应用程序进行编程。
高功率密度
先进的数字控制系统和冷却技术允许3U高度的外形系数，以及实现15kVA输出功率，350VLN宽输出电压范围，1相/ 3相输出模式，100％直流输出等的出色硬件功能。再生功能。色度还提高了瞬态能力，如上升/下降的输出电压率，为用户提供更好的功率测试解决方案。
在系统应用方面，Chroma 61809/61812/61815的3U高度形因子在系统柜中占据的空间更少，可以为用户提供更大的空间和灵活性。此外，它们还可以放置在实验室的工作台上，这对用户来说是一个方便的来源。

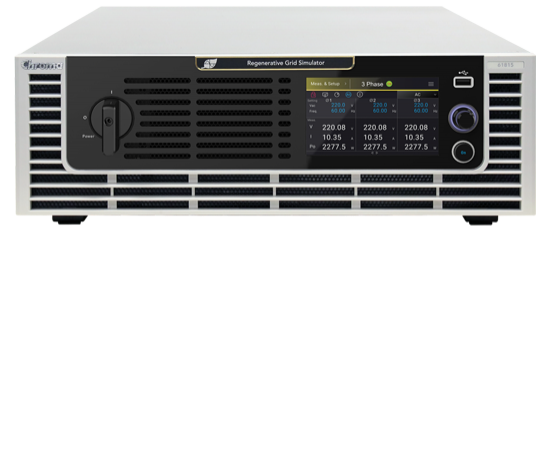

直观的触摸屏

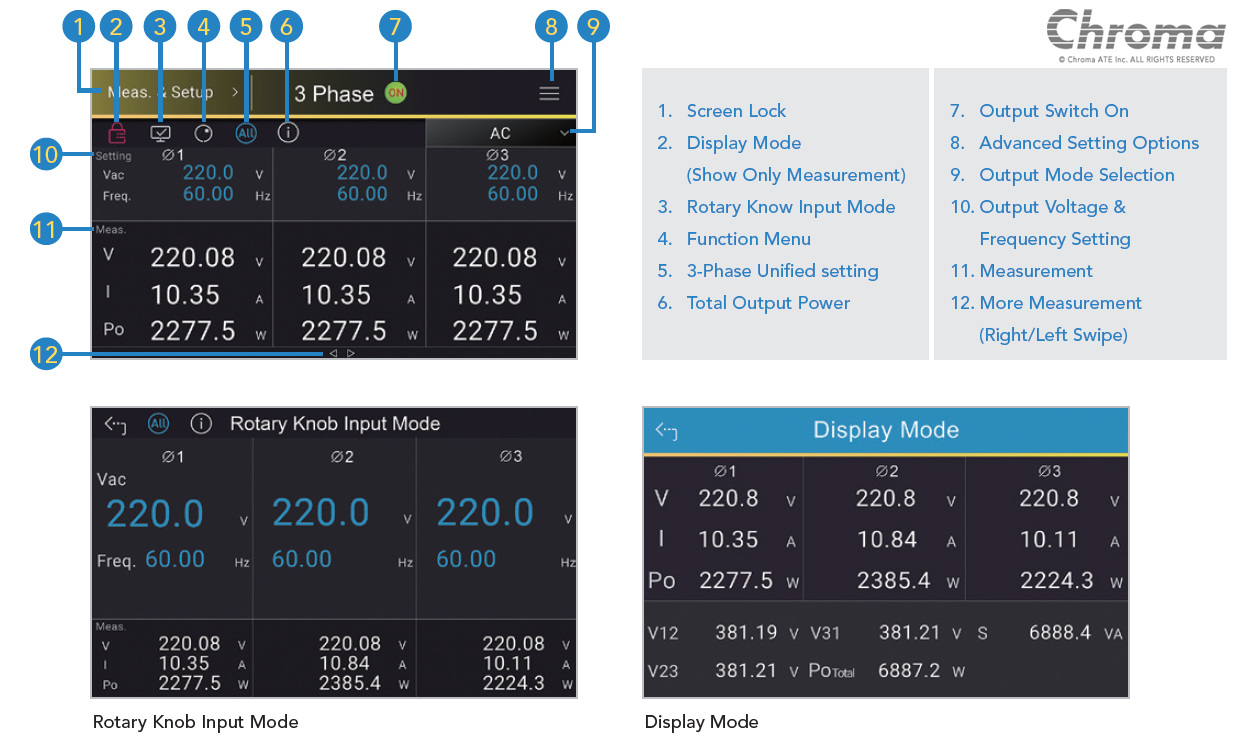

Chroma 61809/61812/61815型号配备了5英寸液晶触摸屏界面，为用户提供直观的UI接口，可快速执行多种设置和操作。旋钮可以放大显示器，以进行微调的操作参数。参数。显示模式可以将测量值扩展到全屏，使其容易观察。
通用交流输入电压范围
Chroma 61809/61812/61815型号支持宽交流输入电压范围，能够支持从200VLL到480VLL±10%的三相输入电压。适用于世界各地实施的大多数三相200VLL、380VLL、400VLL、480VLL系统。
PLD (Power Line Disturbance)功能

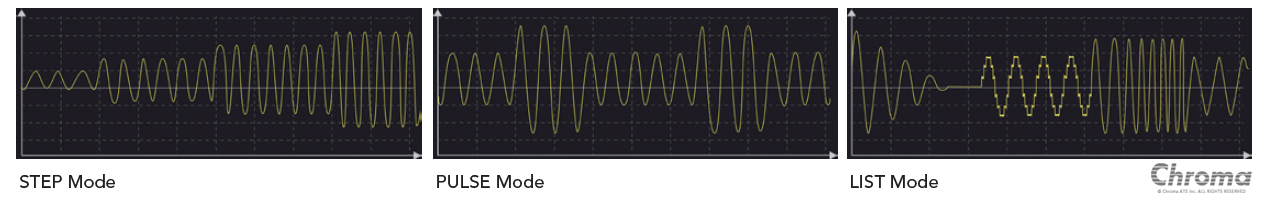

Chroma 61809/61812/61815型号包括电力线干扰(PLD)高级编程功能，能够模拟各种类型的扭曲电压波形和产品验证测试所需的瞬态条件。PLD功能包括STEP, PULSE, LIST模式，和SYNTHESIS, Inter-harmonic, and Harmonic Measurement。STEP和PULSE功能允许用户执行单步或连续的输出电压的变化。LIST模式是一个更多功能的功能，因为它允许用户合成多达100个序列的复杂波形。通过这些编程模式，可以轻松实现IEC 61000-4-11/-4-13/-4-14/-4-28等免疫规范所要求的电压波形。

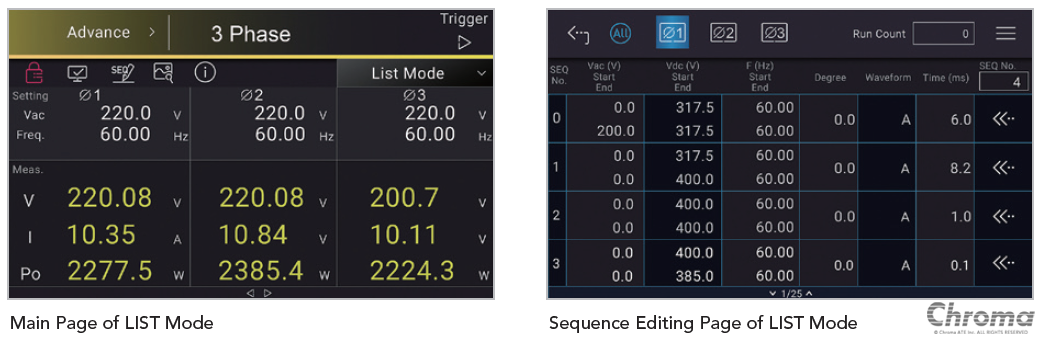

此外，这些高级编程模式很容易使用触摸屏界面设置。例如，在LIST模式下，编辑页面可以直接获取所有序列的设置，如果需要调整，搜索功能可以帮助快速找到序列。此外，用户可以得到更直观和方便的智能手机，如编程和复制粘贴功能。

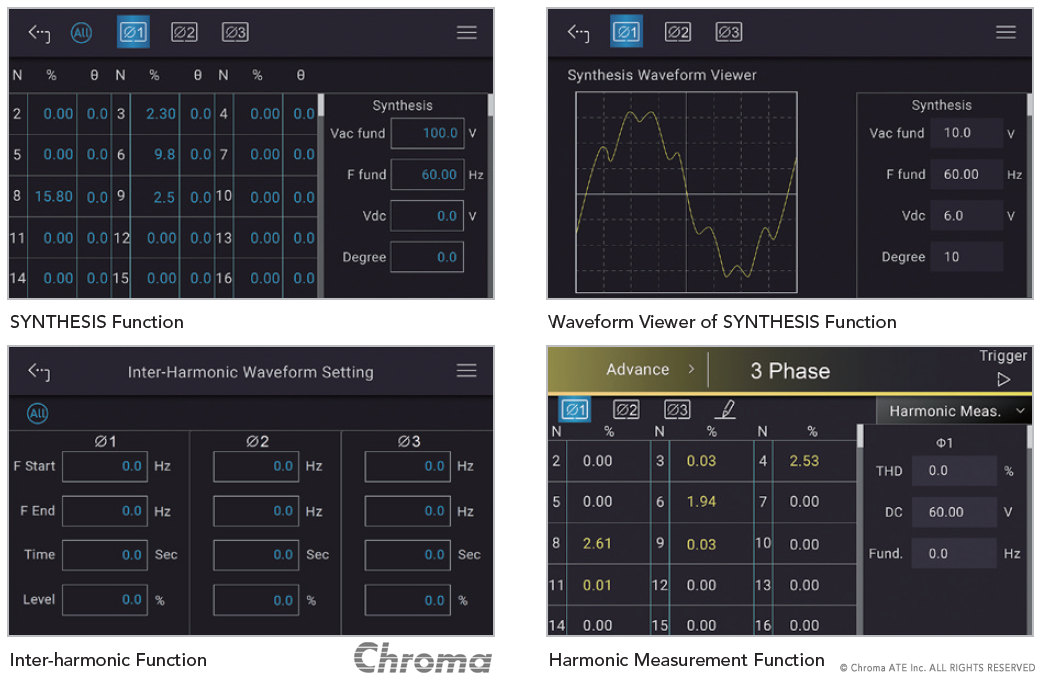

合成功能允许用户根据50/60Hz基频创建高达50阶的周期性谐波电压波形。内部谐波功能允许用户在50/60Hz基频的基础上进行0.01Hz至2400Hz的频率扫描。此特殊功能可帮助用户定位共振点。谐波测量功能可测量电压或电流的50次谐波，并显示基波电压、直流分量和总谐波失真等值。
主从并行输出功能
色度61809/61812/61815型号提供主从并行输出功能，可扩展输出功率时，配置多达3个单位并行。通过将三台61815再生电网模拟器连接在一个主从并联装置中，用户可以实现高功率密度配置，在9U高度空间的总输出功率为45kVA。
关键应用程序
常用功率测试和电网相关测试

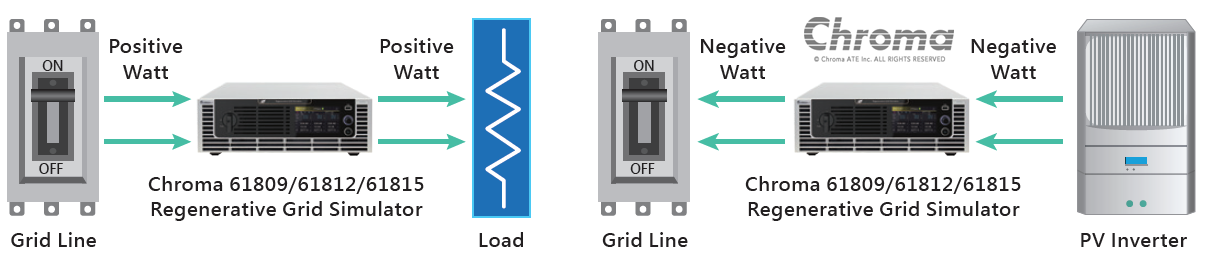

Chroma 61809/61812/61815型号是一个完整的四象限，全再生，交流电源设计用于常见的电力测试，如家用电器和工业电子需要一个可编程输入源。此外，还设计了用于光伏逆变器和在线ups测试的网格特性仿真。如下所示，来自DUT的电源可以无缝地作为sink和source，以支持许多不同的应用。在DUT源电流的情况下，检测电路将检测多余的功率并将其回收到电网。
电动车相关测试

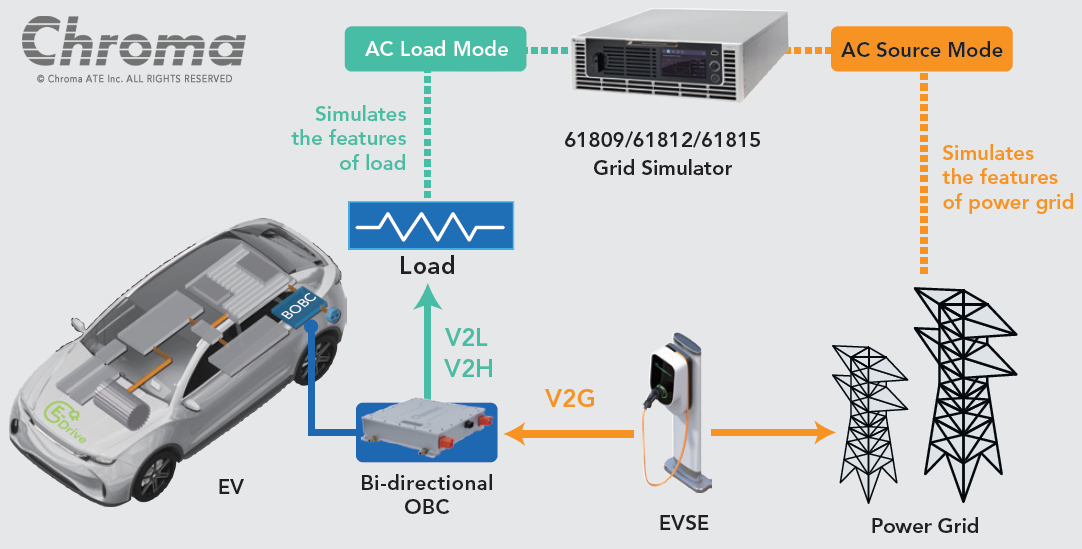

色度61809/61812/61815模型可以提供完整的测试解决方案为电动汽车行业相关产品,如电动汽车供应设备(EVSE),充电器(OBC),也可以是符合EVSE考验监管SAE J1772 (AC一级,AC 2级),中国OB亚博app下载网址C测试管理QC / T 895。此外，OBC的发展趋势是向双向充放电应用方向发展，如V2G (Vehicle to Grid)、V2L (Vehicle to Load)、V2H (Vehicle to Home)等技术。Chroma 61809/61812/61815型号具有再生功能，可选交流负载功能和先进的编程PLD功能，可以满足有关双向板上充电器(BOBC)的测试应用要求。

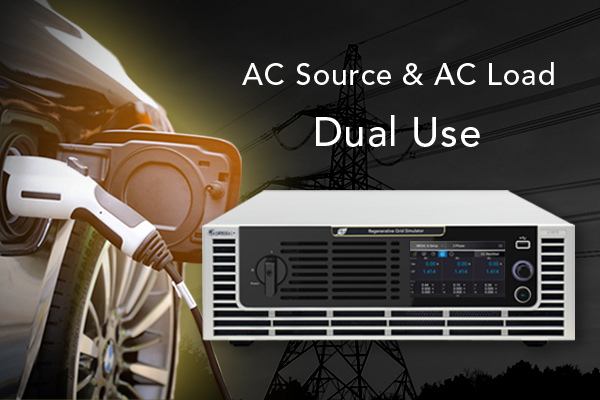

再生交流负载
色度61809/61812/61815型号可选再生交流负载功能(B618007)。此选项允许单个设备作为交流负载或交流源。此功能旨在但不限于EVSE充电站、混合光伏逆变器、UPS和双向车载充电器(BOBC)相关测试应用。
强大的硬件
当Chroma 61809/61812/61815型号在交流负载模式下运行时，它不仅具有节能的四象限再生功能，而且还可以选择单相或三相。此外，它还可以支持三台机组并联，提供45kW交流负载测试解决方案。
*要求有空
灵活的设置模式

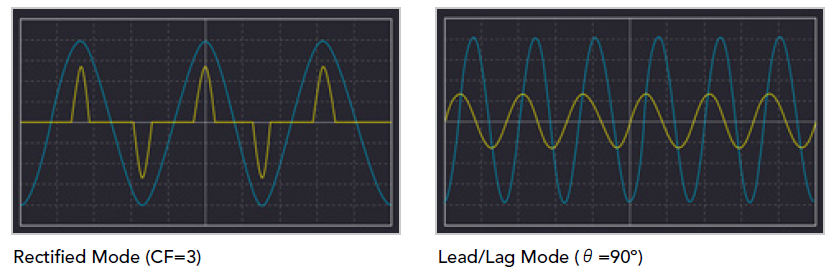

色度61809/61812/61815再生交流负载功能包括恒流、恒功率和恒阻抗模式。附加的设置参数是波峰因子(CF)或电压/电流相位差(θ)，分别包括整流模式或超前/滞后模式。整流模式可以通过将CF从1.414设置为3来模拟整流负载的特性，提供非正弦加载功能。超前/滞后模式通过在电压和电流之间设置相位超前或滞后0°~90°来模拟电容或电感负载特性。

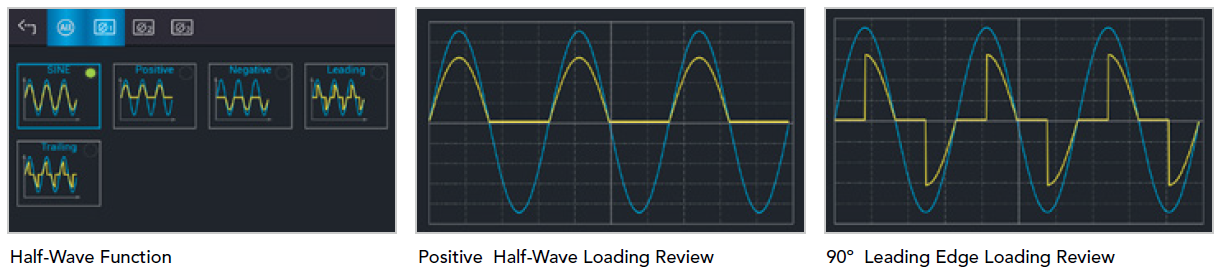

半波加载功能
再生交流负载选项通过CC整流模式提供半波负载功能。它可以提供正、负半波负载，以及模拟SCR/TRIAC特性的90°前缘、后缘负载。应用包括模拟温度/光控制家用电器、保护电路、感应电机的负载，以及测试电压源的输出稳定性。
稳定的装载能力
当电压源启动或中断时，Chroma 61809/61812/61815再生交流负载提供备用负载功能。它可用于测试逆变器或UPS在负载和各种电压骤降、尖峰和其他中断情况下通电时的耐久性和可靠性。
