视频模式生成器

视频模式生成器型号2238

2238│数据表

主要特征

支持8K超级高视频（7680x4320/8192x4320）
8K超级高视频图案的独立图形核心，少于200毫秒。切换时间

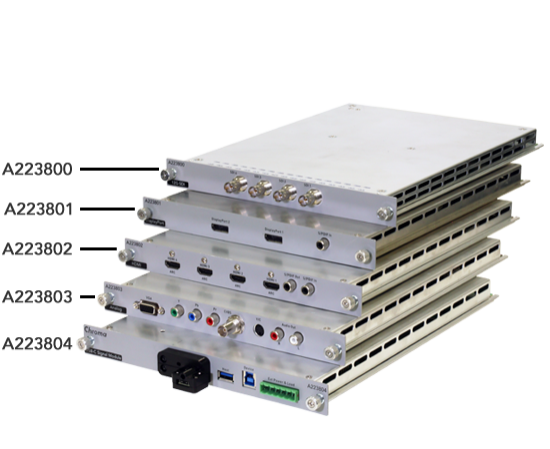

每单位最多4个信号模块
最多4个分辨率和模式输出。

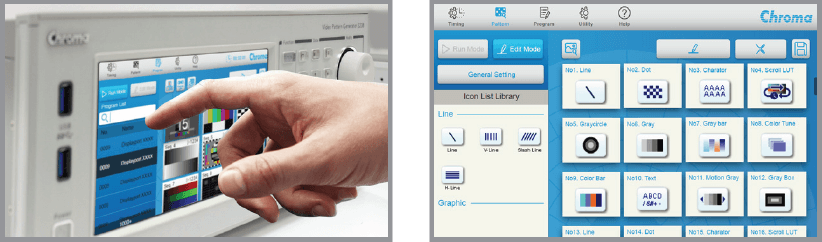

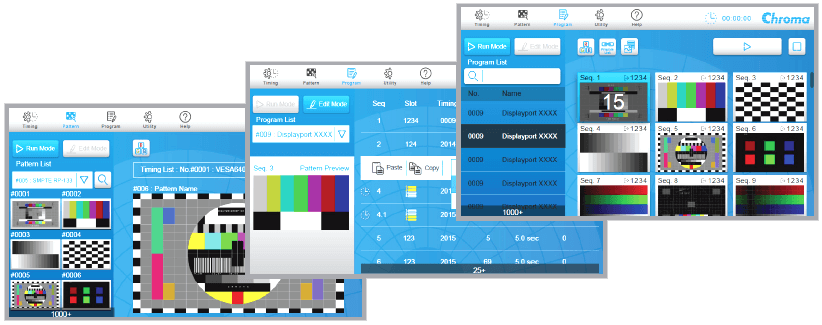

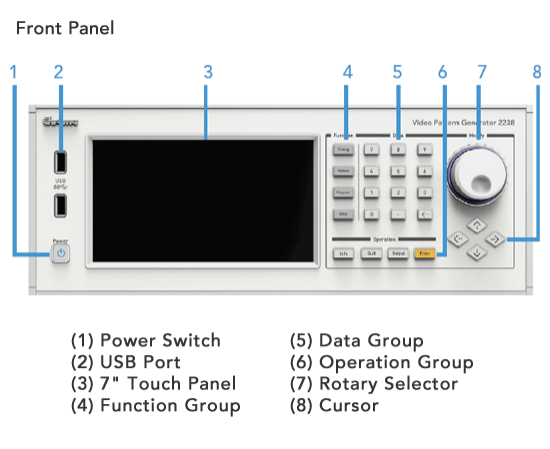

7英寸1024x 600高分辨率触摸面板，GUI接口
BMP文件格式支持

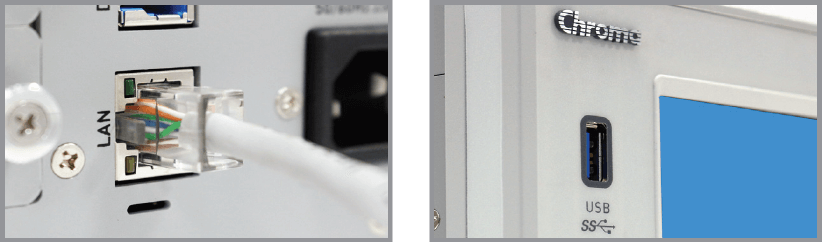

USB 3.0数据访问
千兆以太网高速网络接口
HDMI 2.1信号（可选）
- FRL（固定费率链接）模式
- 3/6 / 8/10/12G模式
- 3/4车道模式
- RGB 4：4：4 / YCBCR 4：4：4，4：2：2，4,2,0
- HDCP（高带宽数字内容保护）版本2.3，2.2，1.4
- DSC（显示流压缩）版本1.2A
- EDID / EARC / SCDC / HDR 10 / HLG格式
- 8K BMP文件格式
HDMI 2.0B信号模块（可选）
- 8K x 4K 60 Hz（4 HDMI端口）
- 4K x 2K 60 Hz（1 HDMI端口）
- 像素速率高达600MHz（6Gbps TMDS速率）
- RGB 4：4：4 / YCBCR 4：4：4或4：2：2或4：2：0
- HDCP 2.2 / 1.4
- 宽色域（ITU-R BT.2020/DCI-P3）
- HDR（高动态范围）测试（HDR Infoframe＆Metadata / eotf）
- SCDC（状态和控制数据频道）阅读器
DisplayPort 1.4信号模块（可选）
- 8K x 4K 60 Hz（2 dp端口）
- 8K x 4K 30 Hz（1 dp端口）
- 1.62 / 2.7 / 5.4 / 8.1 Gbbps每条车道
- HDCP 2.2 / 1.3
- DPCD（显示端口配置数据）读取器
- MST（多流运输）测试

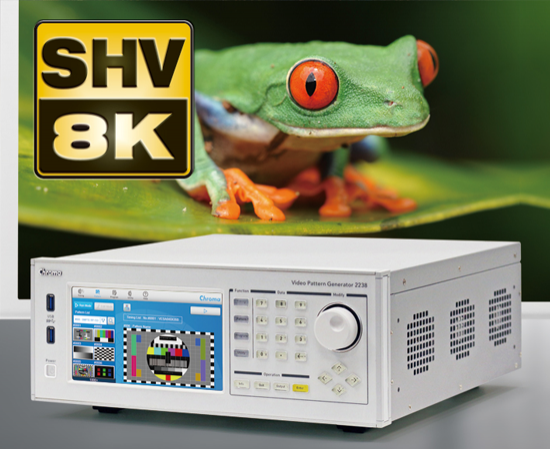

Chroma 2238视频模式生成器能够提供8K SHV显示器测试。具有内置高速独立图形核心的模块化设计为所需分辨率提供标准的测试信号和图案。该单元支持最新的高清多媒体接口，包括HDMI，DisplayPort，12G SDI和USB-C。配备了7英寸触摸面板和友好的图形用户界面，允许用户直接在设备屏幕上查看和编辑模式。完整的测试功能和易于操作的界面使其适合各种研发和生产测试以及所有相关行业的质量验证。

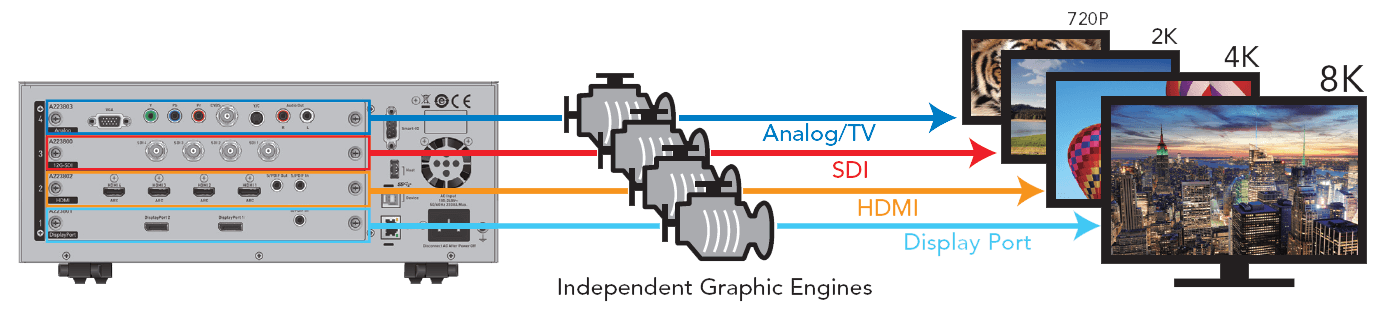

8K超级高视频应用程序

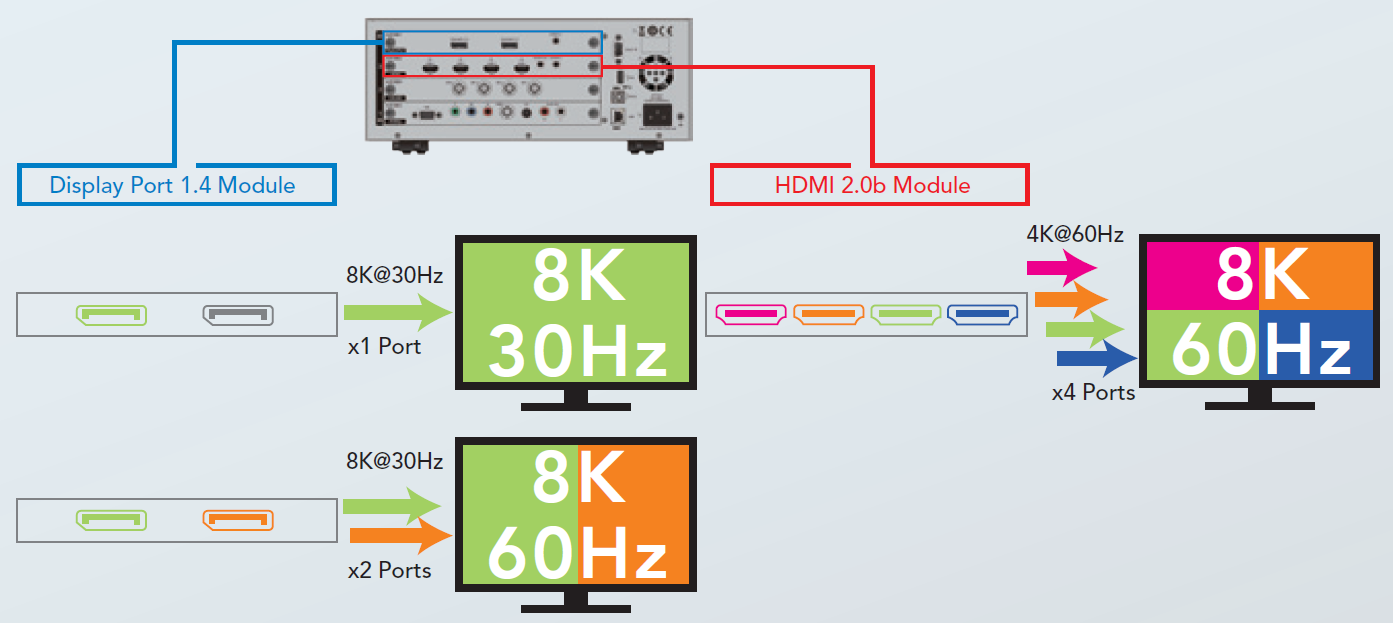

2238 Video Pattern Generator具有模块化设计，能够提供8K Super Hi-Vision（7680 x 4320 /8192 x 4320）进行测试。一个单个模块（通过HDMI显示端口）支持全8K，分辨率为30/60 Hz分辨率，并且最多可以根据所有测试应用程序为8K安装和配置4个模块。

支持8K
