63000系列可编程的直流电子负载是可靠的，精确的仪器，主要旨在测试开关电源，A/D电源，电源EES，电源电子组件，适配器，3C电池和充电器。它的最大350W额定功率使其适合测试多种类型的低功率设备。

63000系列提供了两个操作电压150V型号的型号，单元中有250W和350W功率水平高达60a。它们的紧凑和轻巧的设计使这些负载易于移动，这是研发和设计验证的理想选择。

63000系列的每个模型都有唯一的用户 - 限制INED波形（UDW）功能，能够模拟现实世界自定义波形。此外，还内置了数据存储功能，以保存和回忆多达100个存储的设置。对于自动测试，这些保存和召回功能可以节省大量时间。

63000系列具有3个功率范围，可以实时测量电压和电流。由于短路测试是关键的测试项目，因此63000提供了短路模拟，以有效解决对功率和自动测试的应用需求。

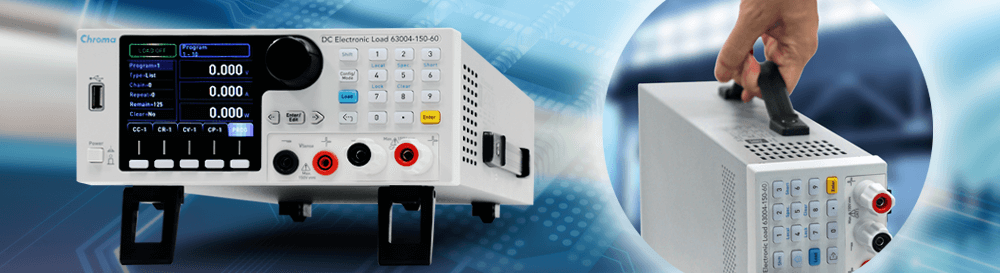

使用LCD和旋转旋钮，63000负载提供多功能前面板操作。对于远程操作，用户可以通过标准USB或可选的以太网/LXI和GPIB接口来控制每个模型。PWM风扇速度控制已被嵌入以减少环境噪声。

63000已配备过电流，压倒和过度保护措施，以及电压和极性反向警报，以提高产品可靠性。这些直流负载是可靠的精密设备，非常适合设计验证测试和自动化测试系统集成。

CC模式

CR模式

简历模式

CP模式

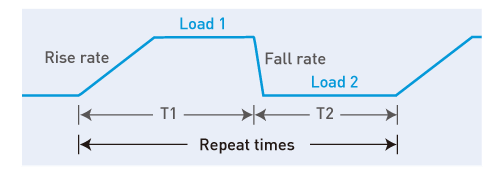

• 可编程参数：当前高/低级别，T1/T2，上升/下降率和执行时间。
• 执行时间设定范围为1〜65,535。
• 适用于测试D/D转换器。
• 150V模型的当前上升最小响应时间为20μs。
• 一射击脉冲电流设置为执行一次时，它将加载，这非常适合测试瞬间承受电池的电流

动态变化高达25kHz

一击冲动电流

为了避免为主板电容器充电时，当开关电源电源与电流电流触发的电流触发电源相比，使电源无法成功打开的电源机制，电源需要转向电容载荷测试。63000系列提供了CZ模式，用于打开电容载荷模拟，以应对此测试需求。CZ模式模拟了加载的实际电感，阻抗和电容，使负载电流更接近实际条件。

高，中和低三操作和测量范围。 电压，电流和电源测量规格： 0.02％+0.02％F.S。电压的精度 0.05％+0.05％F.S。电流的准确性 0.1％+0.1％F.S。用于电源

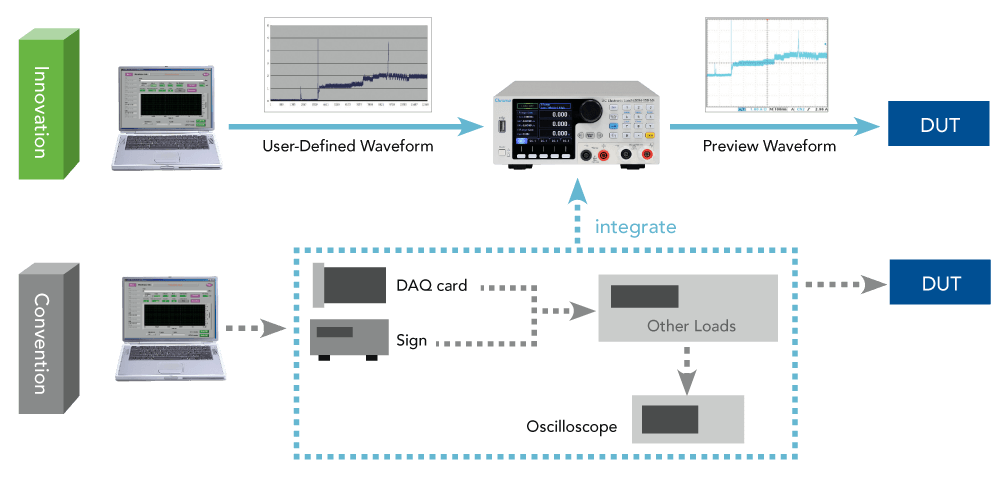

加载当前波形的常规方式是通过DAQ卡或功能发生器。63000系列提供了增强的功能，即用户定义的波形（UDW），以模拟实际的当前配置文件和波形。每个负载都能在内置的闪存中最多存储10组波形，每组包含多达150万个数据点。它还在实际加载条件下提供了电压峰值测量，避免了需要节省时间和成本的示波器。

• 三种排放模式：CC，CR和CP。

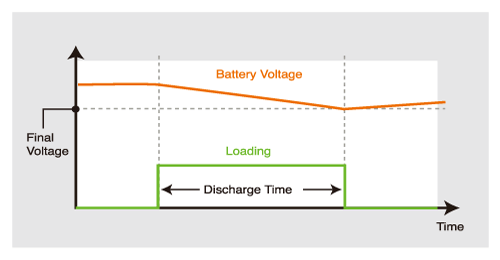

• 设置截止电压和时间（1〜100,000秒）以停止加载并确保由于过度排放而不会损坏电池
• 测量电池放电功率（WH，AH）和总放电时间
• 适用于超级电容器进行放电时间测试和其他相关应用

▲电池放电电源（WH＆AH）计算

63000系列具有用于各种负载条件模拟的程序序列函数。最小停留时间为100μs。以下列出了常见程序序列的应用程序： 电池放电（NPC，电动汽车和电动机车等）模拟各种动态载荷电流波形。 开关电源混合负载调制。

▲100个序列

5组用户定义的热键 快速输入操作模式

设置当前订单以测试过电流保护 设置电源订单以测试击倒保护 自动判断测试用途是通过或失败 在测试过程中捕获最大功率（PMAX） 在不使用示波器的情况下验证设计的过电流和压倒性的正确性 节省了很多测试时间

用户友好的软件控制63000负载的所有功能，并且易于理解和操作。63000系列可以通过标准USB或可选的GPIB/以太网接口来控制遥控器和自动测试应用程序。

---

产品咨询

选择您希望获取报价的型号，然后单击表下方的“添加到查询购物车”按钮。
您可以一次选择多个项目。单击网页右侧的查询购物车图标以完成查询。

所有规格如有更改，恕不另行通知。

选择

模型

描述

63000系列

直流电子负载

63003-150-40

直流电子负载150V / 40A / 250W

63004-150-60

直流电子负载150V / 60A / 350W

A600009

GPIB电缆（200cm）

A600010

GPIB电缆（60厘米）

A630000

63000系列的图形用户界面软件

A636000

GPIB接口

A636010

以太网接口
