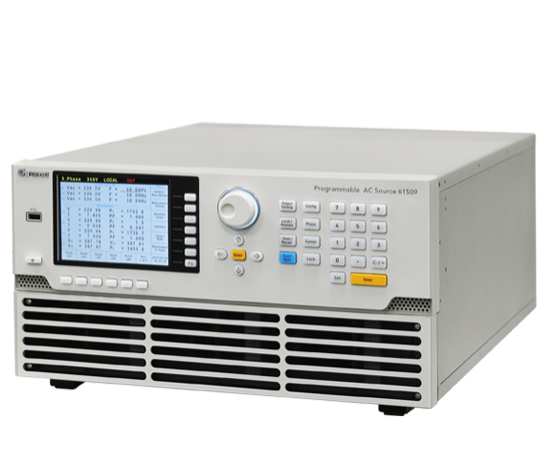

Chroma 61500/61600系列交流电源输出功率范围从500VA到最大90KVA(并联5台)，具有单相和三相输出能力(61511、61512、61611、61612)。61500系列交流电源具有强大的LIST/PULSE/STEP模式，有利于模拟电源干扰测试。
软件可通过GPIB、RS-232C、USB和以太网连接。此外，型号61511和61512也支持单/三相开关。
 ▲单相模式 |
 ▲三相模式 |

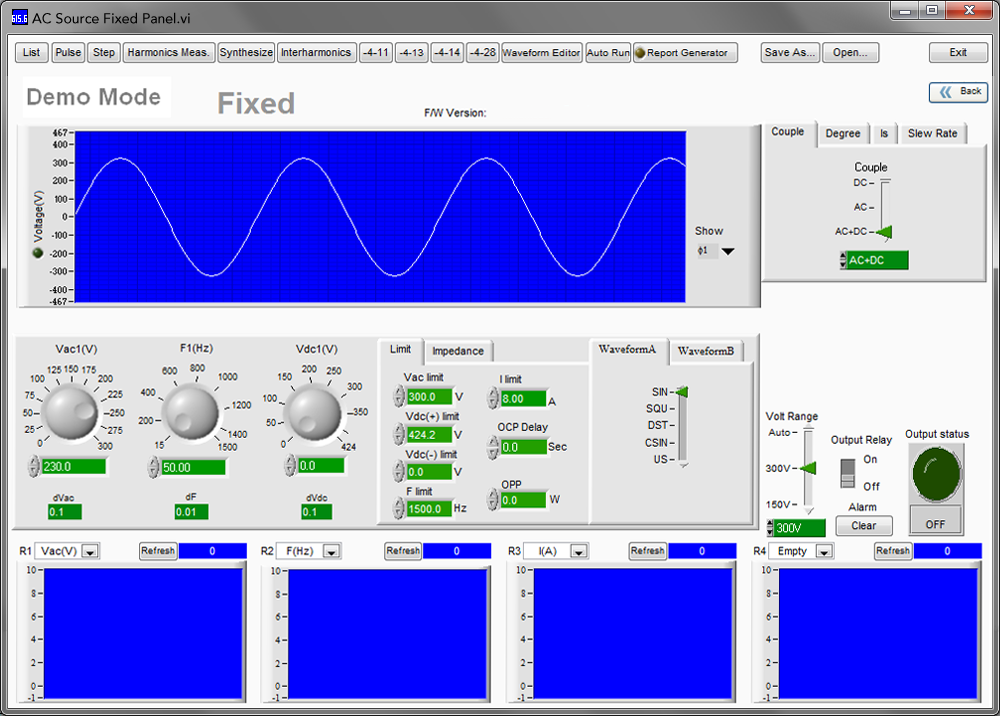

61500除了提供简单设置交流电压、频率和直流电压(用作偏置)的固定模式外，还提供以下强大功能:

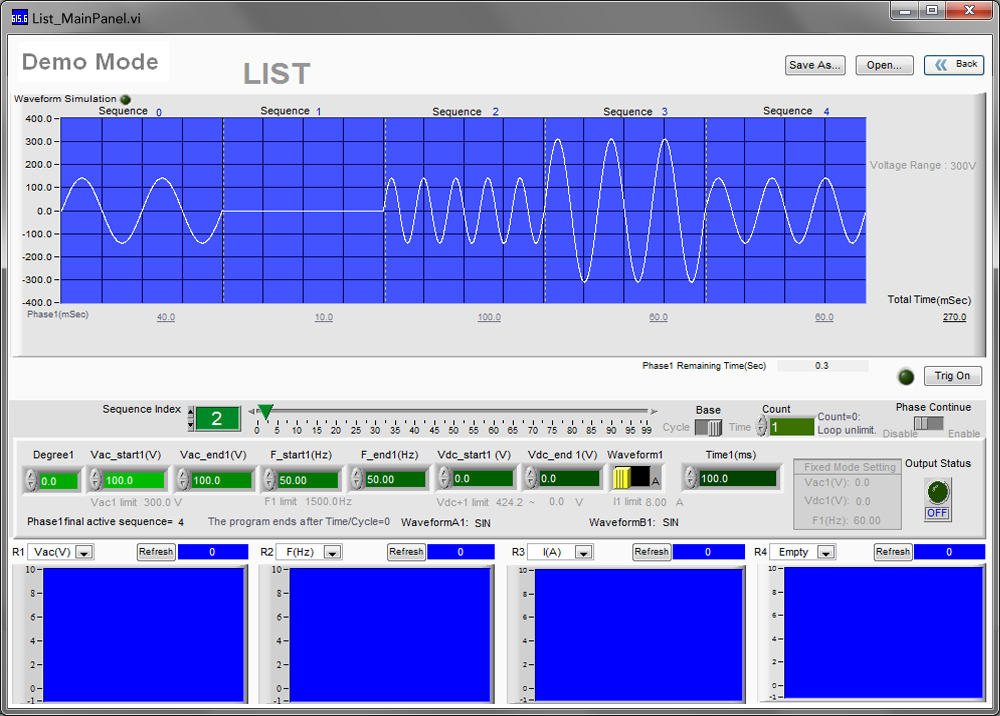

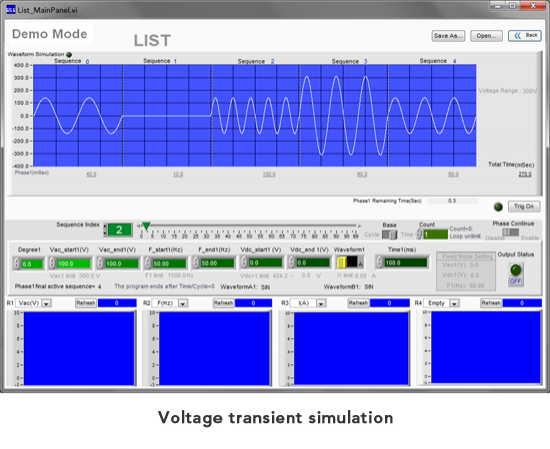

- 列表模式: 61500支持100套自定义电压/频率/维护时间(周期)变化。通过该功能，用户可以方便地编辑各种电网异常情况，如电压下降、瞬间高电压或低电压等。

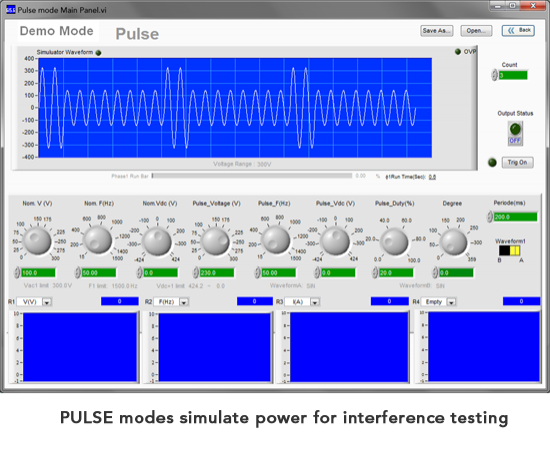

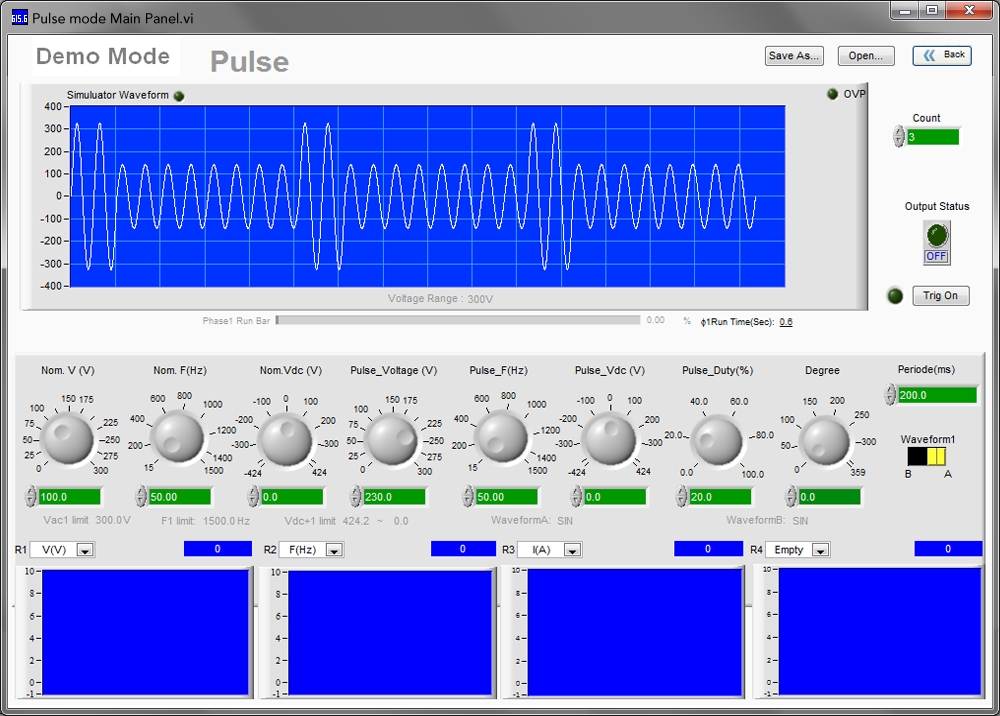

- 脉冲模式:不同于多样的LIST模式，PULSE模式侧重于即时的高电压或低电压测试。用户只需设置正常电压以及脉冲电压和比值，即可轻松输出以下波形。

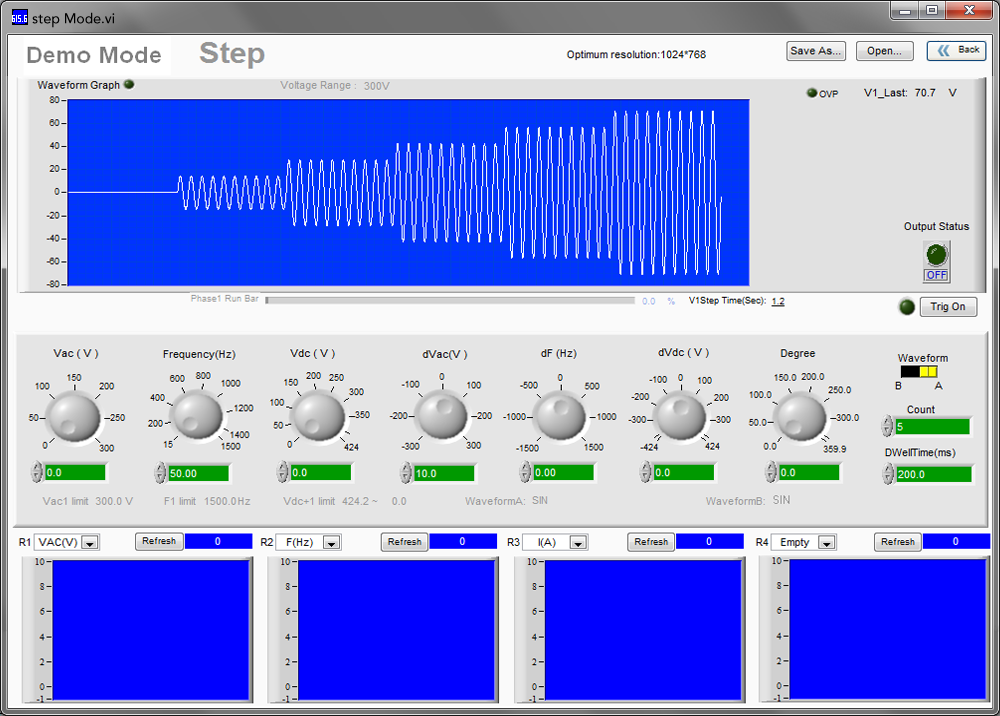

- 步模式:与PULSE模式类似，STEP模式专注于单向电压或频率变化。设置启动电压和频率，然后设置ΔV和ΔF方便测试。
列表模式
|
脉冲模式
|
步模式
|

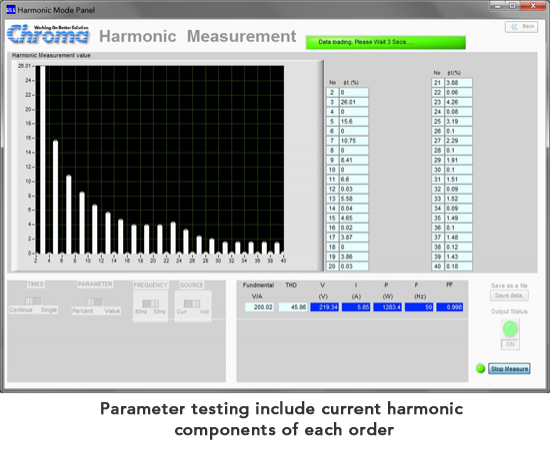

- 谐波测量:用户只需要设置工作频率(50或60Hz)和电压源或电流源即可。测试开始后，软件将显示以50或60 Hz为基带的各阶谐波分量。

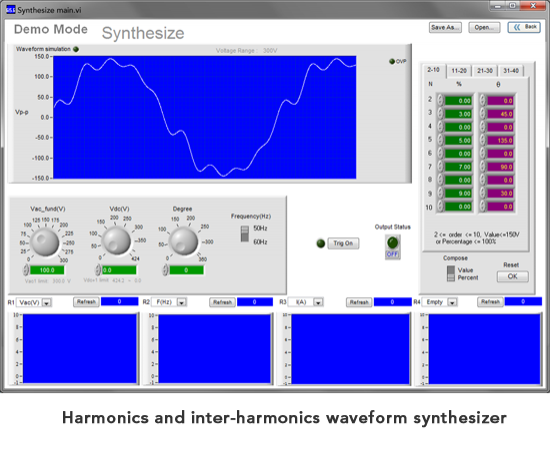

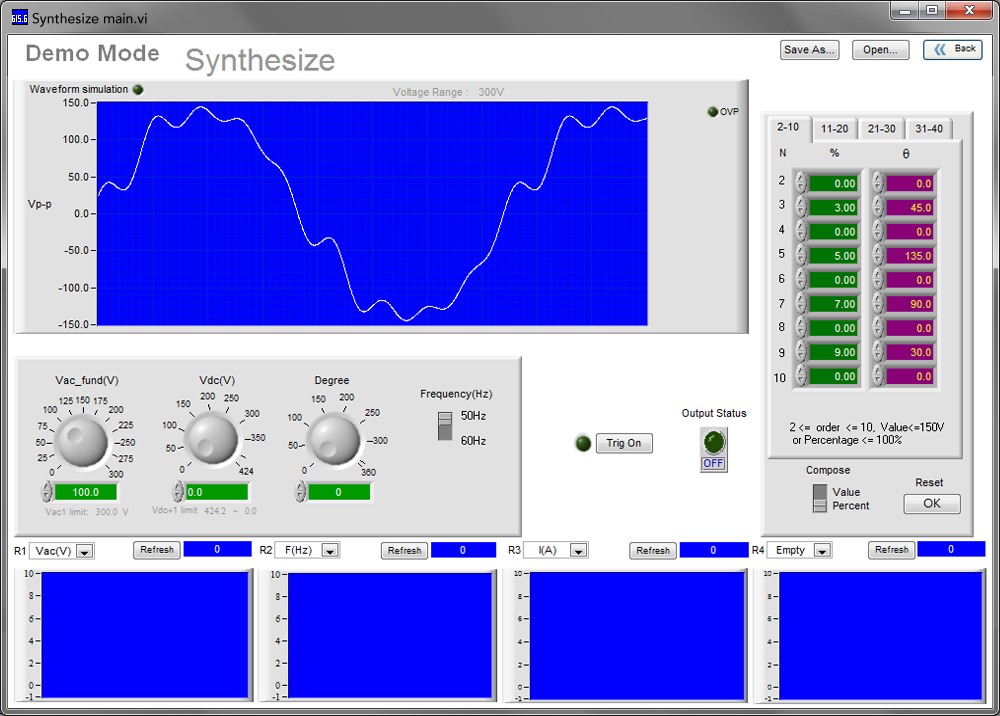

- 合成:用户可设置基带为50或60Hz的50阶谐波分量和角度，软件在此基础上显示电压波形预览。只需按下Trig on按钮，61500就可以输出扭曲的波形，方便用户模拟不同区域或电网污染下的扭曲波形。

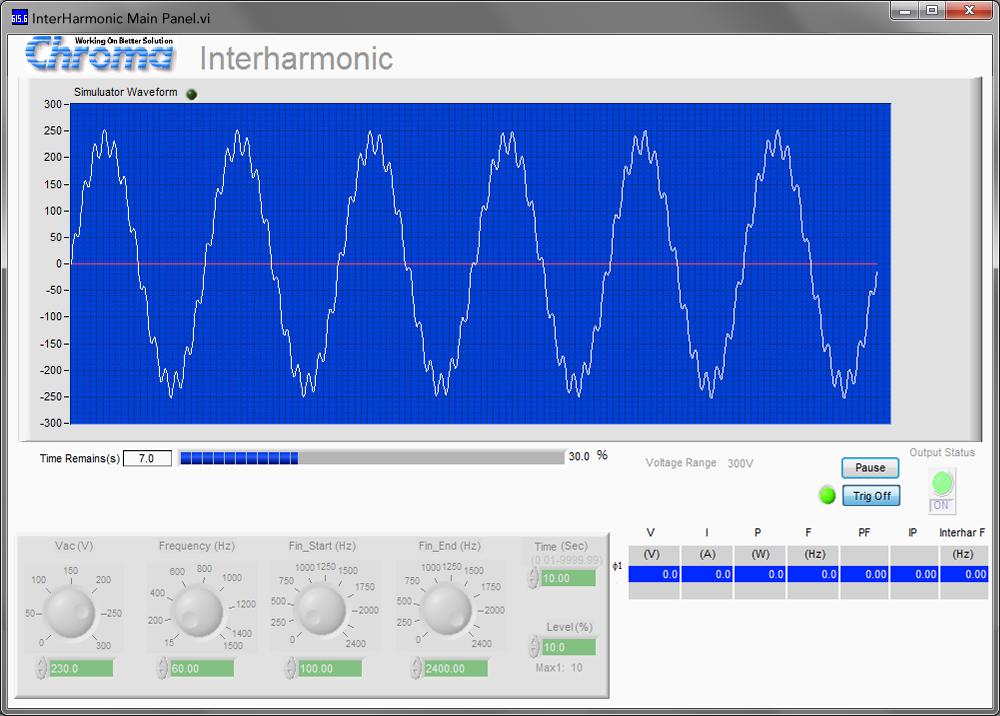

- Interharmonic:通过间谐波函数，61500提供基本电压输出以及额外的可变频率的电压分量。这种抗干扰测试可以帮助用户找到被测器件输入的谐振点或抗干扰弱点。

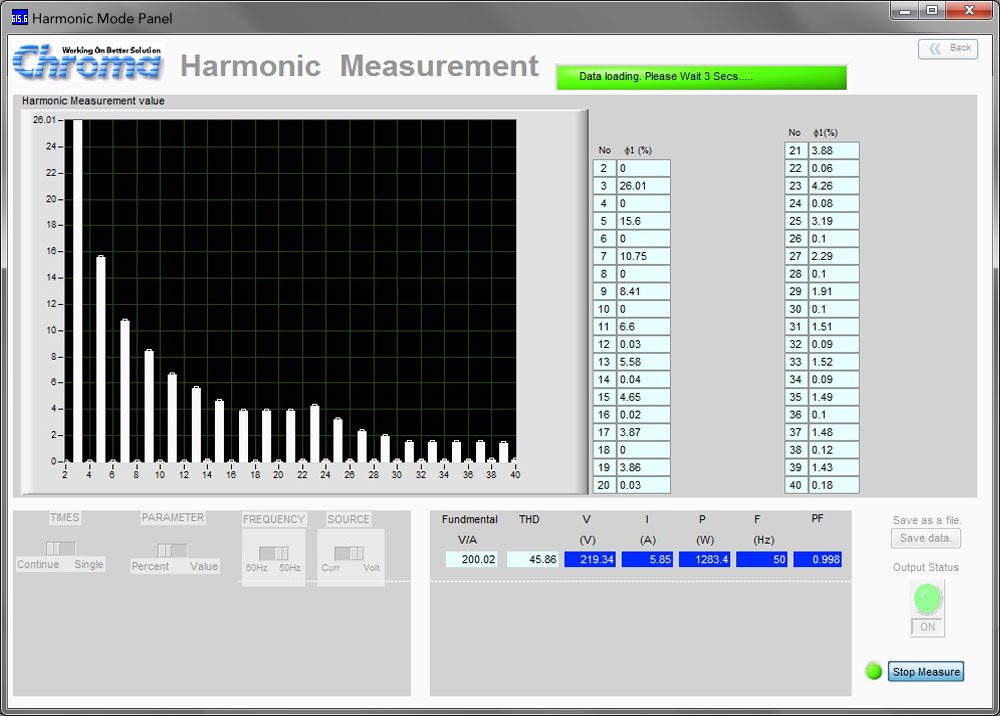

谐波Masurement
|
合成
|
Interharmonic
|
除了上述方便用户友好测试的功能外，61500 SoftPanel还提供符合IEC 61000-4-11(预合规测试)以及-4-13/ -4-14/ -4-28法规的免疫测试。

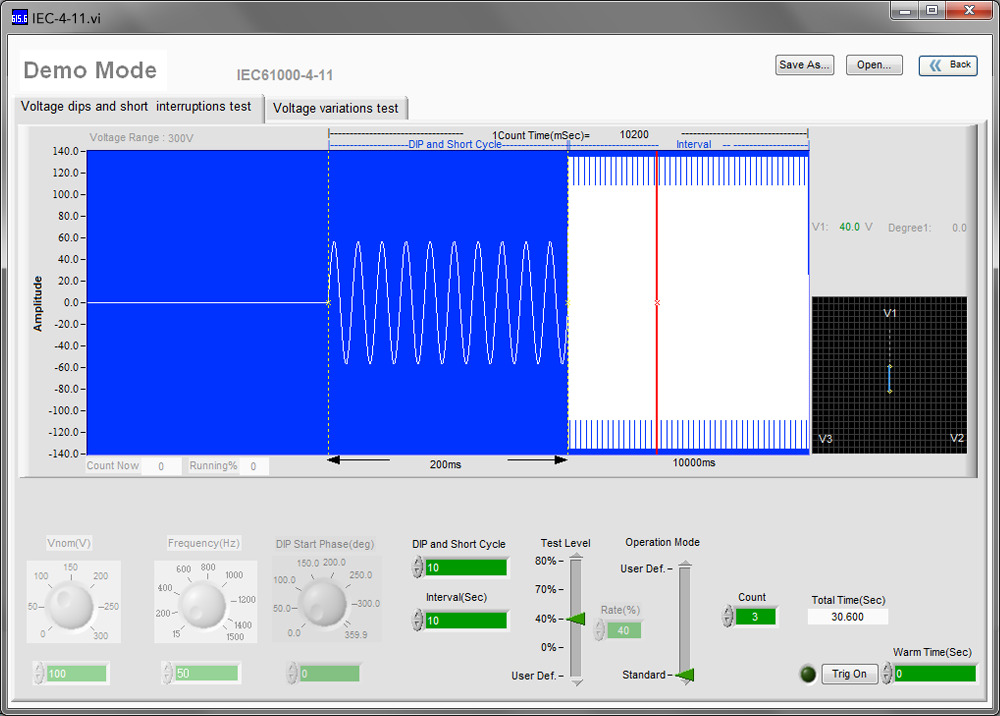

 ▲IEC 61000-4-11(达标前测试) |

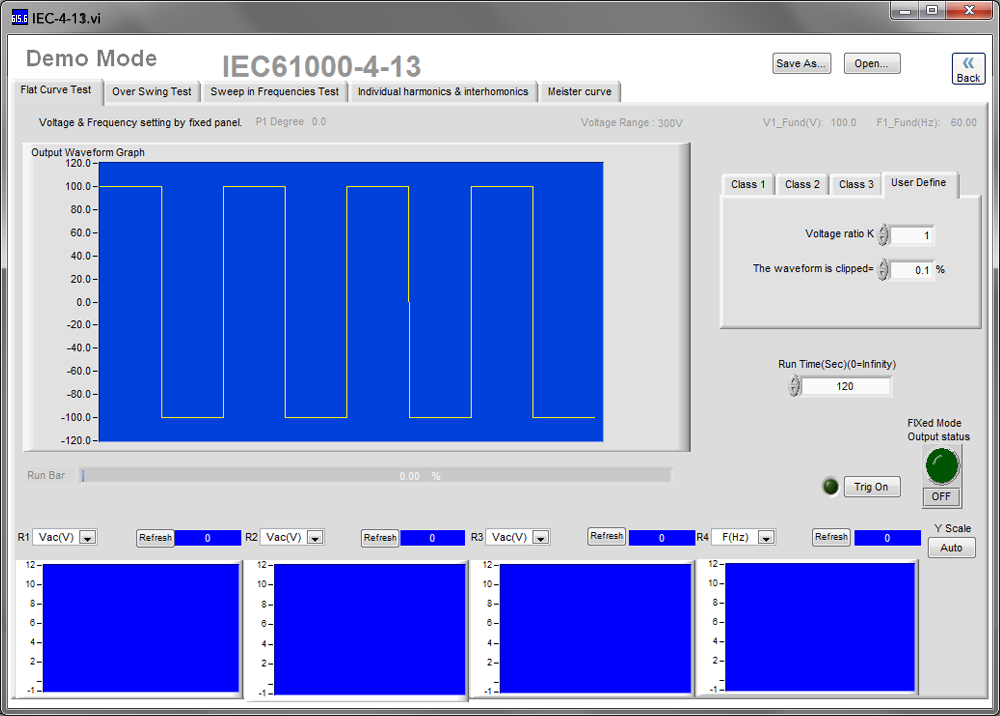

 ▲IEC 61000-4-13 |

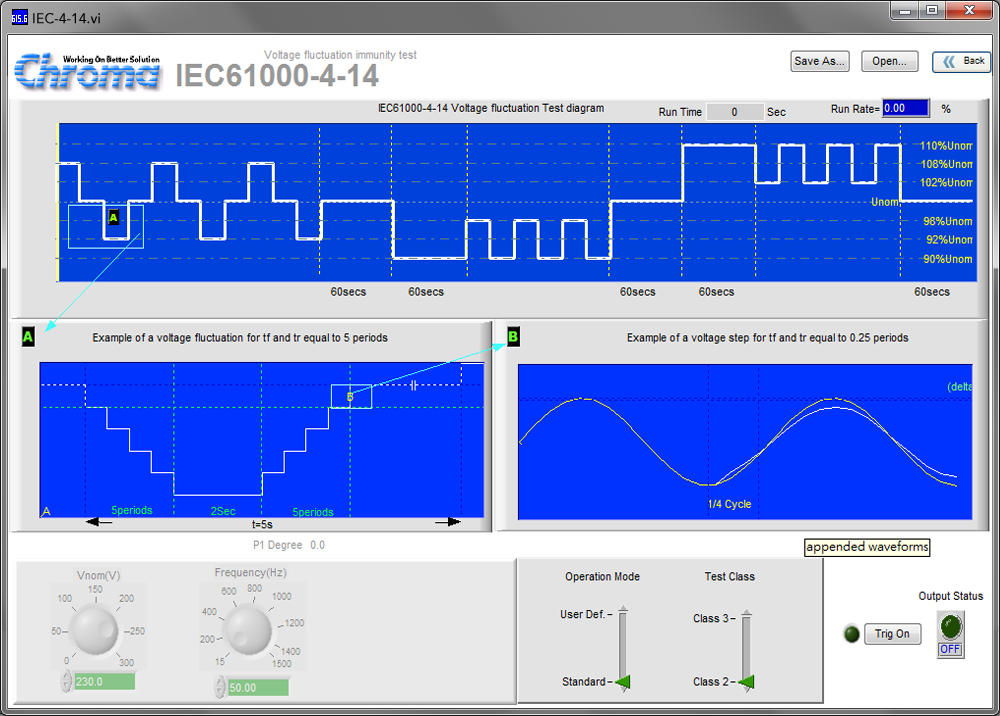

 ▲IEC 61000-4-14 |

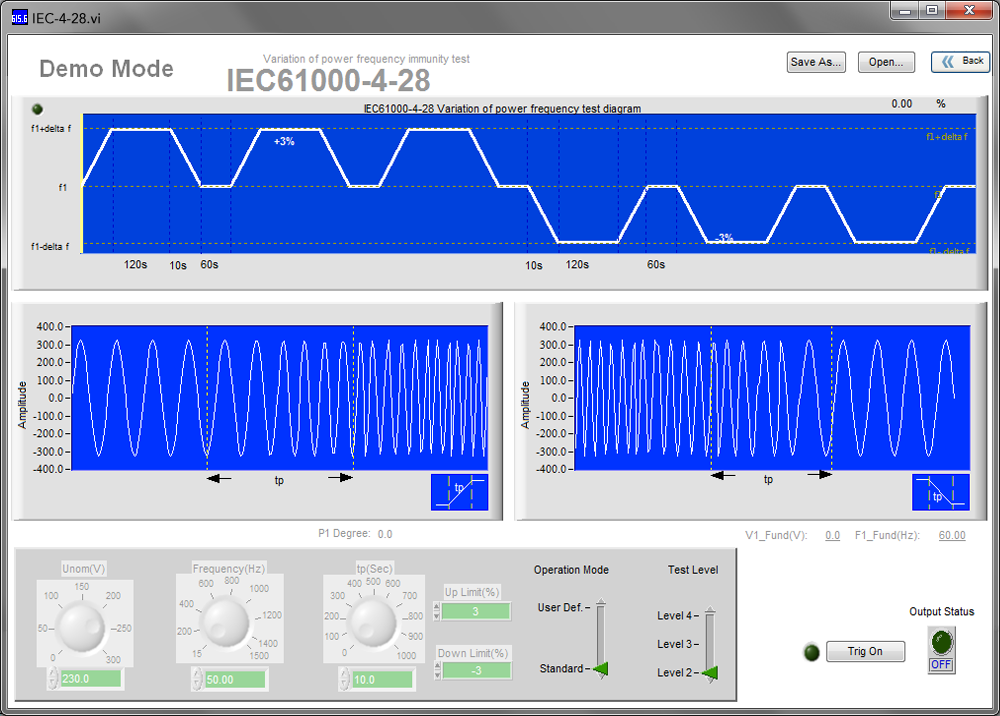

 ▲IEC 61000-4-28 |

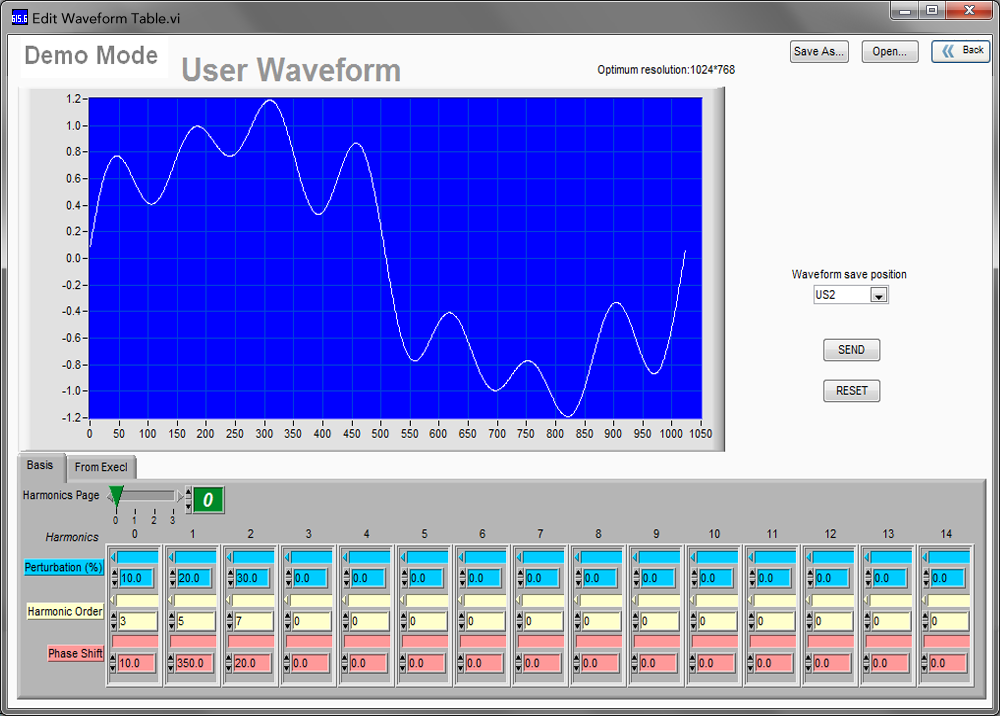

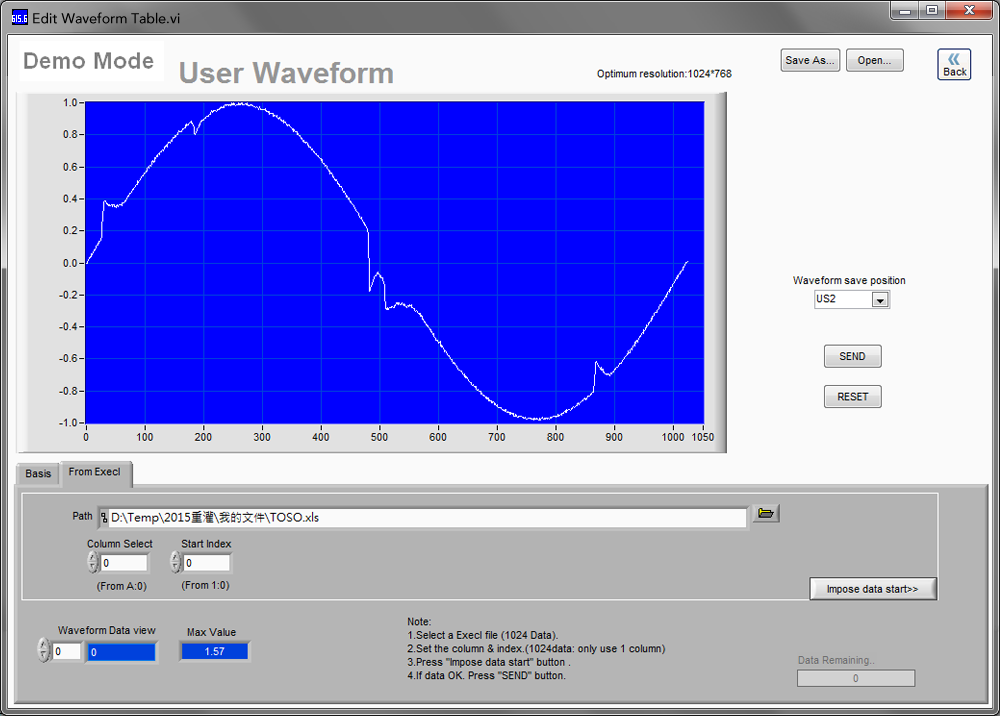

- 用户波形:与综合功能不同，用户自定义波形不限制基带为50或60 Hz。有两个方法可以定义:
选项1:设置每一阶的谐波分量和角度
|
选项2:最多导入1024条数据
|
当选择这两种方法中的一种时，软件将数据导入到61500指定的波形位置(US1 ~ US6)。当用户决定使用固定模式并输出美国波形时，将输出扭曲的波形。

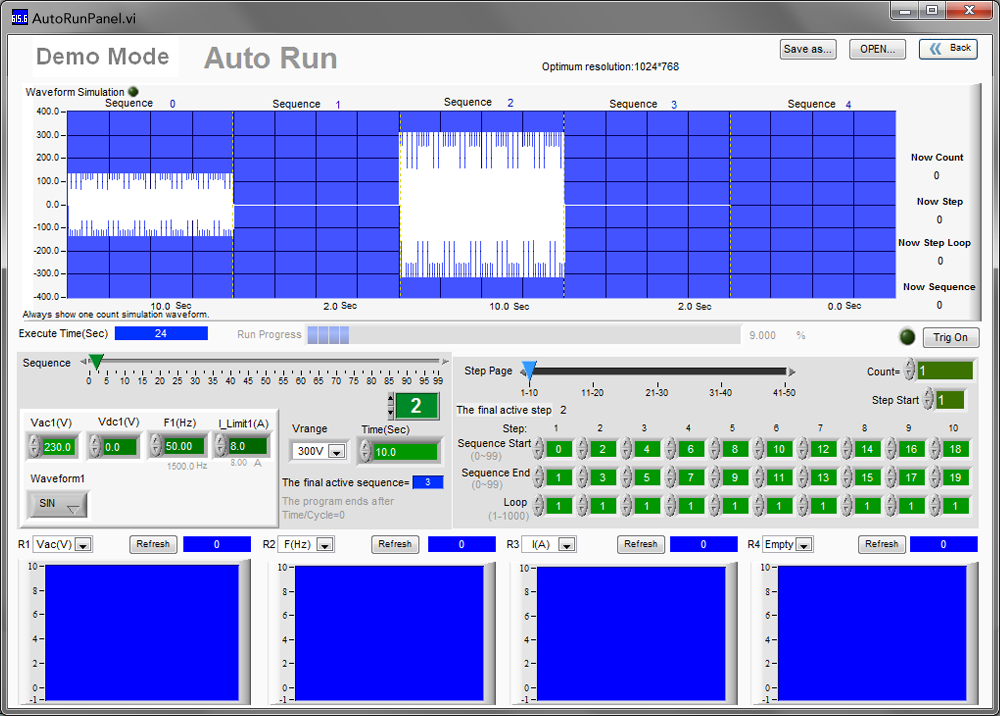

- 汽车运行:类似于LIST模式，但此函数侧重于长期和多循环测试。该功能还提供100套电压/频率变化，但保持时间测试在秒。此外，用户还可以设置内部和外部循环设置，如loop和Count，以执行长期的重复测试。

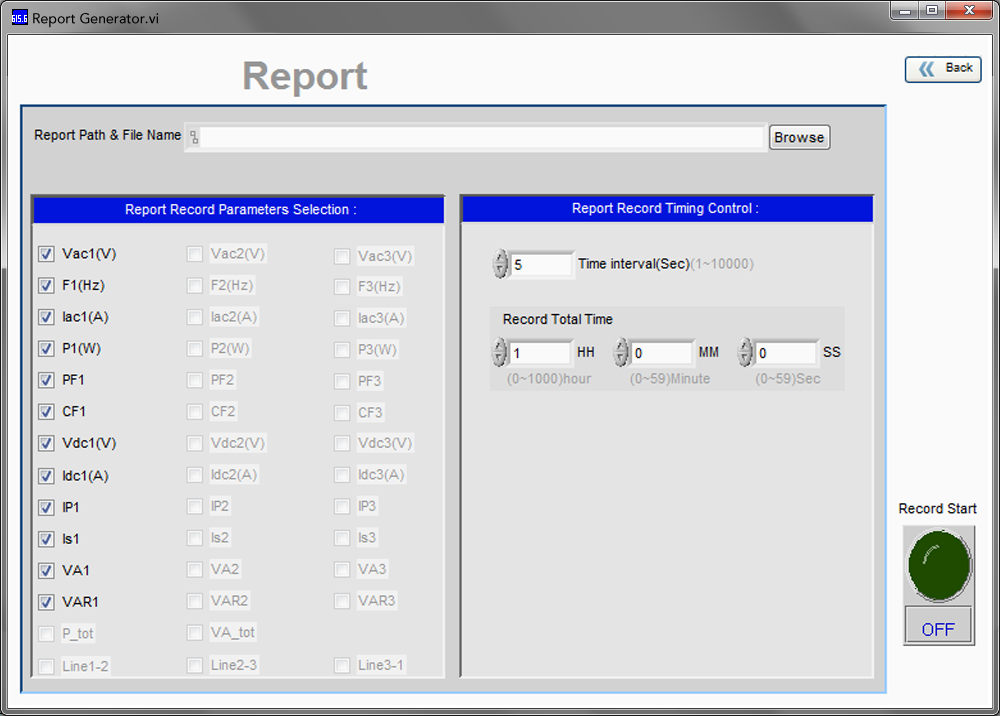

- 报告生成器:在选择了首选的录音参数、采样率和时间后，只需按下“报告开始”按钮一键，本软件功能即可开始录音。
汽车运行
|
报告生成器
|
