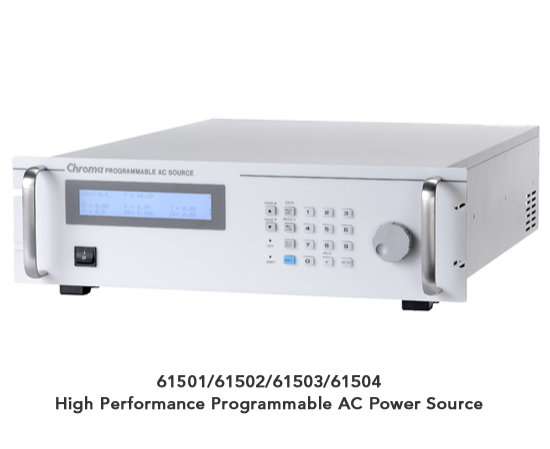

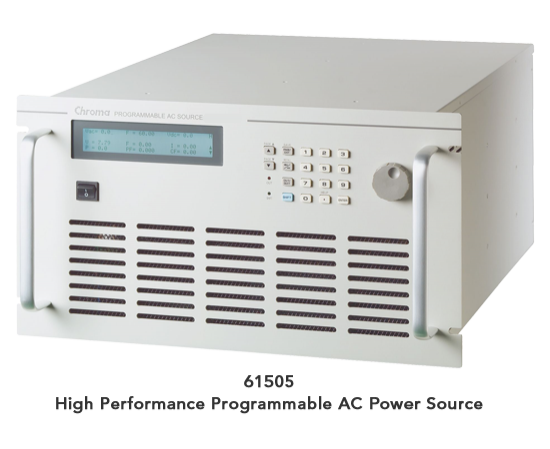

模型和规范
| 模型 | 61501 / 61502 / 61503 / 61504/61505 | 61507 / 61508/61509 | 61511/61512 |
|---|---|---|---|
| 额定功率 | 500 va / 1 kva / 1.5 kva千伏安/ 2千伏安/ 4 | 3千伏安/ 4.5 kva / 6 kva | 12千伏安/ 18千伏安 |
| 输出阶段 | 1阶段 | 1阶段或3阶段 | 1阶段或3阶段 |
| 电压范围 | 0 ~ 150 v / 0 ~ 300 v /汽车 | 0 ~ 175 v / 0 ~ 350 v /汽车 | 0 ~ 150 v / 0 ~ 300 v /汽车 |
| 频率 | 直流。15赫兹~ 1 khz | 直流。15赫兹~ 2千赫(5 khz选项) | 直流。15赫兹~ 1.5 khz |
| 并行功能 | 不可用 | 2单位(Max 12 kva) | 5单元(Max 90 kva) |
| 数据表 | 下载 | 下载 | 下载 |
介绍
今天的电力转换测试要求可编程、高性能AC来源能够模拟各种AC线条件。浓度61500系列可编程交流来源是正确的解决方案以满足复杂的单一和三相AC线的需求由于其精确的模拟条件和测量关键产品特性的测试。这些特性使得61500系列适合商业、电力电子,航空电子设备,调节测试应用程序从桌上型R / D设计验证和质量保证大规模生产。
使用最先进的PWM技术,所有模型生成纯正弦波形输出装备的典型变形在50/60Hz不到0.3%。此外,浓度61500系列能够提供精密测量如RMS电压、均方根电流,功率,功率因数,当前波峰因素等等。通过应用先进的DSP技术,所有模型可以很容易地模拟电力线路干扰(骑士)列表,脉冲,步模式。
61500系列浓度允许用户创建不同的谐波成分合成各种谐波和扭曲的波形。通过应用这种先进的功能,用户可以计划全面频率分量与基本电压UUT的寻找谐振点,从而为用户提供深入的分析结果。
模拟自然波形,浓度61500系列提供了一个外部模拟输入放大任意信号发生器所产生的模拟信号。因此,用户可以实现这个功能重复的独特的波形观察。用户友好界面允许快速访问61500系列交流渠道的功能通过一个大型图形液晶显示器面板和一个易于使用的键盘。通用接口总线(IEEE488.2)、rs - 232、USB、以太网接口可用于远程控制交流源。
综合测量

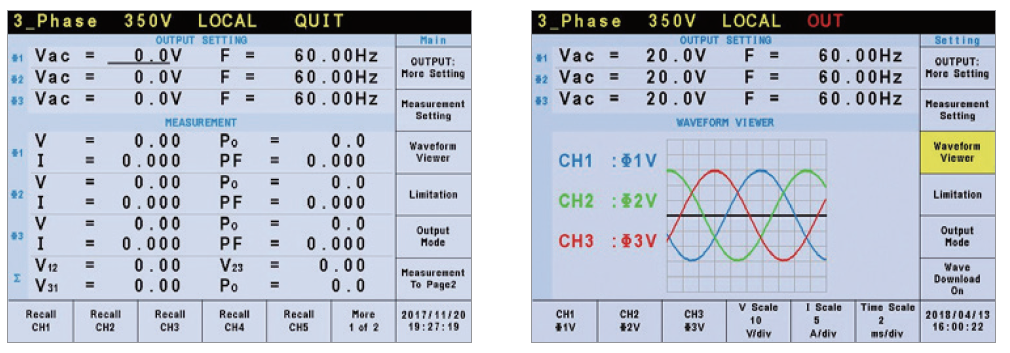

色度AC电源61500系列具有内置的16位测量电路和固件工具测量真有效值电压、电流,真正的力量,视在功率、无功功率、功率因素、电流波峰因素,重复峰值电流和侵入电流。使用先进的DSP技术,61500系列可以测量电流谐波的很多订单。液晶面板也可以通过波形查看器显示电压和电流测量波形函数。
电力线路干扰仿真

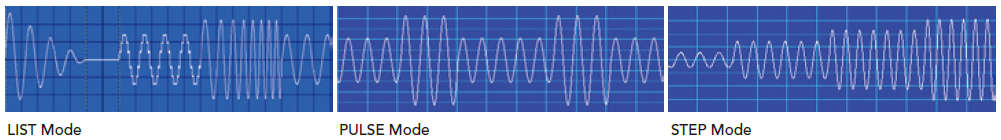

除了稳定的输出电压和频率编程,浓度61500系列提供了强大的功能来模拟各种类型的电源线干扰条件。步进脉冲模式提供简单和方便的方法来执行单步或连续的输出变化。变化可能是由内部或外部事件触发。这允许一个简单的模拟电力线路干扰,如周期辍学,瞬时峰值,布朗,等等。列表模式扩展了此函数更复杂的波形发生器需要100序列不同的起始-结束条件,可以执行几乎任何波形的交流和直流分量。色度AC电源61500系列可以模拟各种电压下降,干扰,波形变化和IEC 61000-4-11(说测试),IEC 61000-4-13, IEC 61000-4-14、IEC 61000-4-28合规测试。

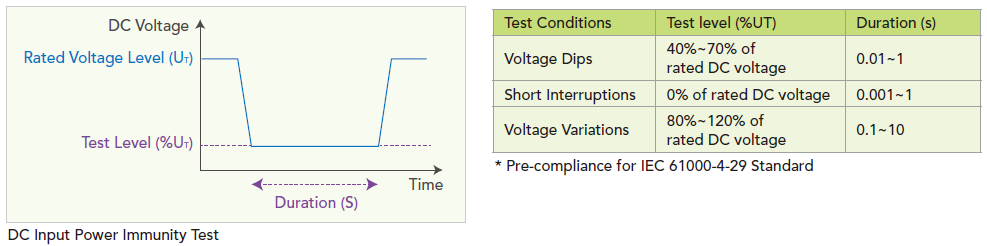

浓度61500系列也能够模拟电压下降,短的中断,和电压变化试验要求IEC 61000-4-29 *电磁兼容性(EMC)——4-29部分:试验和测量技术——电压下降,短的中断和电压变化的直流输入功率端口免疫测试与测试水平(% UT)列在下表中。

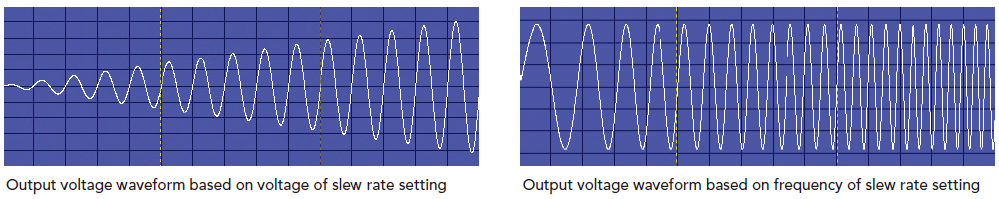

为电压和频率转换速度设置
浓度61500系列允许用户设定电压和频率的转换速率。项目将遵循所使用的转换速率达到最后的设置当输出电压或频率改变。这个功能可以帮助用户验证输入功率的操作范围。例如,用户可以扫描频率从47赫兹到63赫兹;或扫描电压逐渐从90 v到264 v,而不是只测量步骤如90 v、115 v、230 v、264 v。此外,为了减少涌流在电机启动或UUT升高,用户可以减少转换速率设置最小化峰值电流的要求。
谐波失真波形,Interharmonics
传统类型的交流源只提供与罪恶波形输出电压;这些类型的交流渠道无法满足或跟上最新的测试需求所需的模拟输入电压的异常状况以扭曲的波形。波形选择函数允许用户设置广场,clipped-sine海浪和30存储畸变波形。

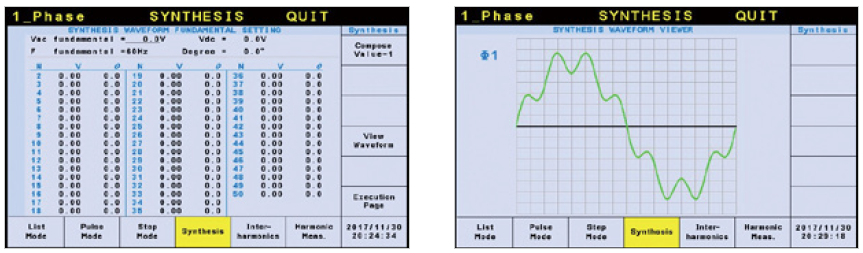

浓度61500系列允许用户组成许多订单基于50 hz或60 hz的谐波的合成功能,并将一个周期谐波畸变波形的输出。它还提供了全面的inter-harmonics功能。这意味着基本频率将包含一个扫频组件间谐波频率。它可以帮助找到UUTs的共振或最薄弱的点。浓度61500系列采用先进的DSP技术合成谐波和inter-harmonics波形。因此,它能够产生周期谐波和非周期谐波失真波形执行IEC 61000-4-13遵从性测试。

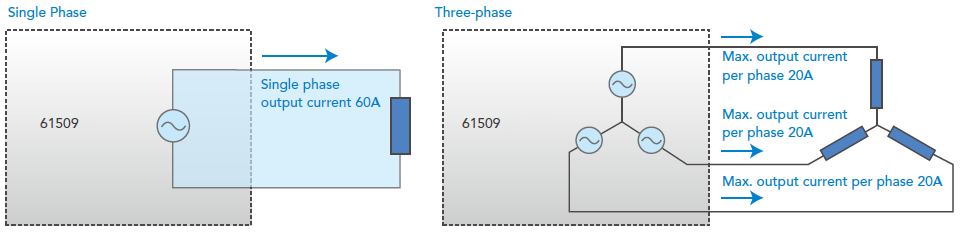

单相和三相输出

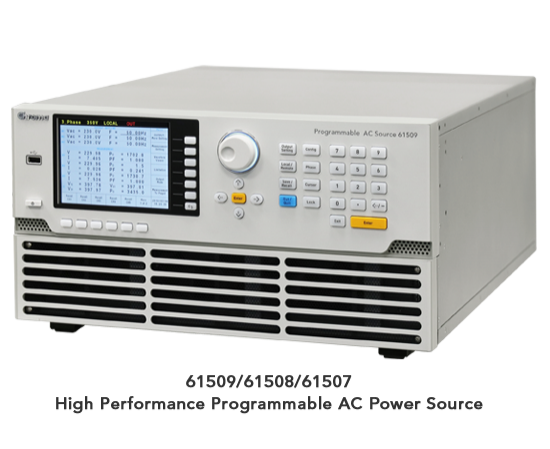

模型61507/61508/61509和61511/61512 AC来源能够提供单一或三相输出取决于应用程序。用户可以选择这些输出模式很容易通过前面板或遥控器。所有模型都能够提供全功率输出不降额甚至在单相输出配置。

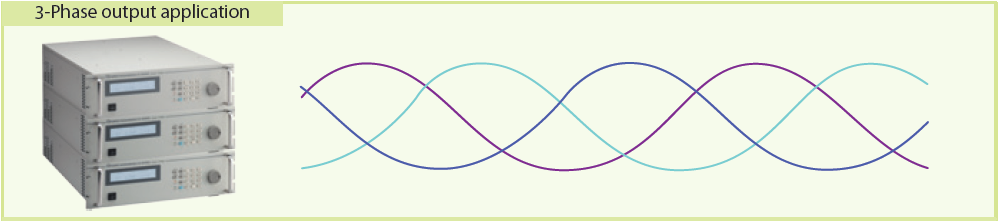

模型61501/61502/61503/61504/61505交流源提供一个三相模式为三相输出应用程序通过连接3单位。主单位将保持固定的模式和同步奴隶单位发出一个信号。

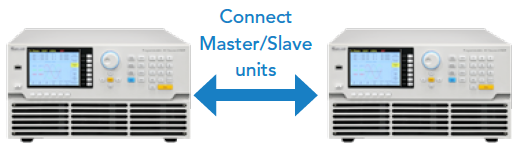

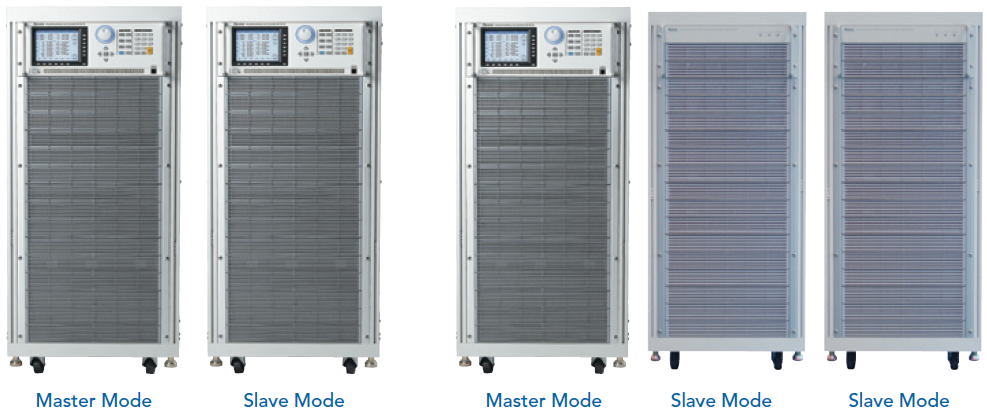

主/从并行输出函数
 |
可以提供更多浓度61500系列可编程交流电源通过使用(主/从)并行输出函数。虽然61501/61502/61503/61504/61505不提供这个函数模型,模型61507/61508/61509能够连接到同一个模型系列的2单位(61507/61508/61509/61607/61608/61609)并行配置。此外,为了满足更大的权力要求,61509年和61609年6 kva模型可以进一步达到3 - 5台并行(主/从),这两个模型可以混合和匹配。实现高功率输出的功能,比如18 kva, 24 kva, 30千伏安。(3 kva和4.5 kva模型不支持3 ~ 5台平行的函数) |
更高的功率,模型61511/61512能够平行5 AC的来源相同的模型系列(61511/61512/61611/61612)一起或色度18 kva功率级单位(A615103)。例如:连接两个12 61511 kva单元将达到24 kva的总输出功率;或连接一个带有两个A615103 18 kva的18 61512 kva单位将达到54 kva的总输出功率。

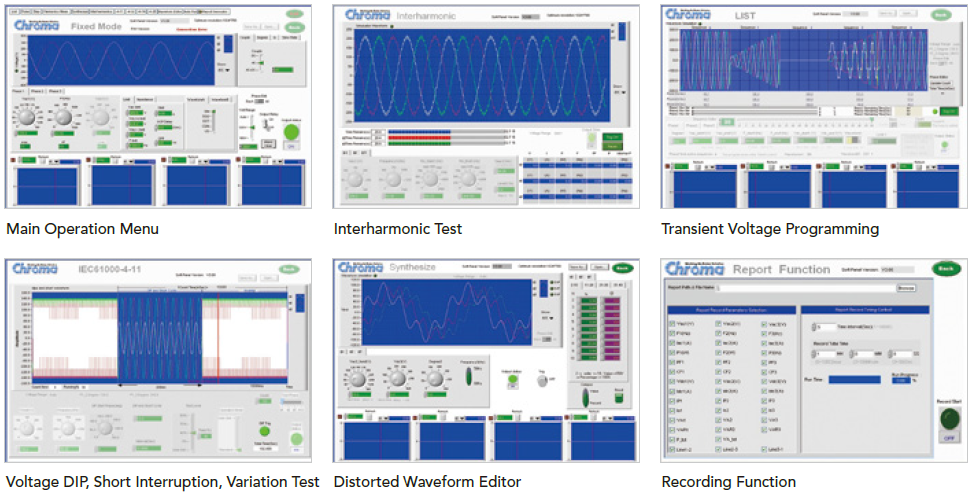

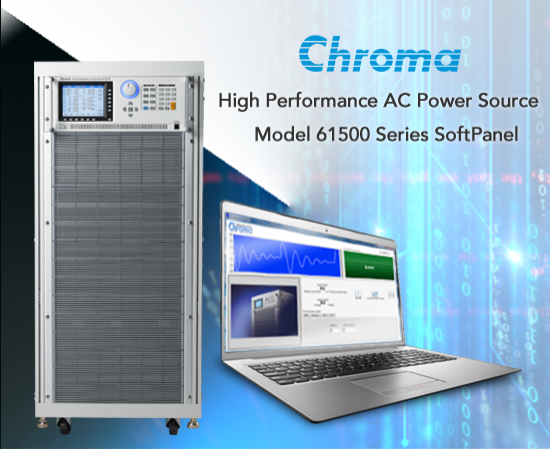

软面板
浓度的软面板是一个图形用户界面,提供非凡的功能和方便的提供远程控制单元。61500系列软面板的设计目的是提供用户控制的交流源通过用户友好界面中配置的图形,乐器等设置。用户友好的图形界面使使交流的广泛功能源可能只需要点击几下。此外,用户可以完成测试几个标准(IEC 61000-4-11, IEC 61000-4-13, IEC 61000-4-14, IEC 61000-4-28)默认IEC免疫力法规规定设置。

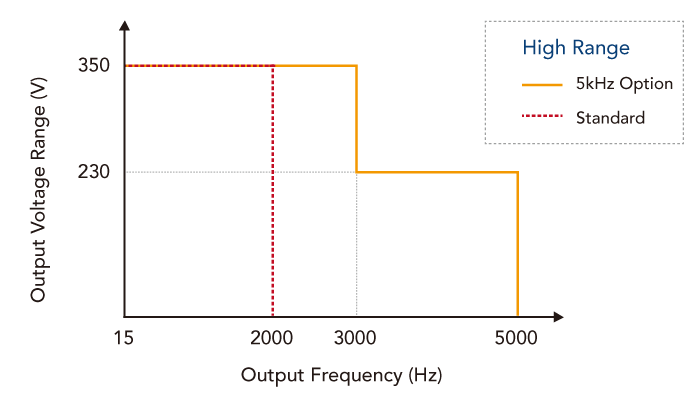

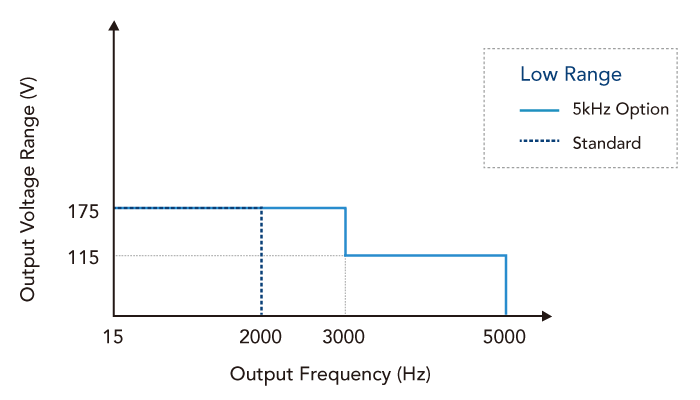

5 khz频率输出功能(选项)
模型61507/61508/61509 AC来源可以提供5 khz频率函数的输出选项。此外,有不同的高/低输出电压范围内使用5 khz时选择。细节如下所示。
 |
 |
