以下内容是产品的初步规格，并且可能会更改而无需事先通知。

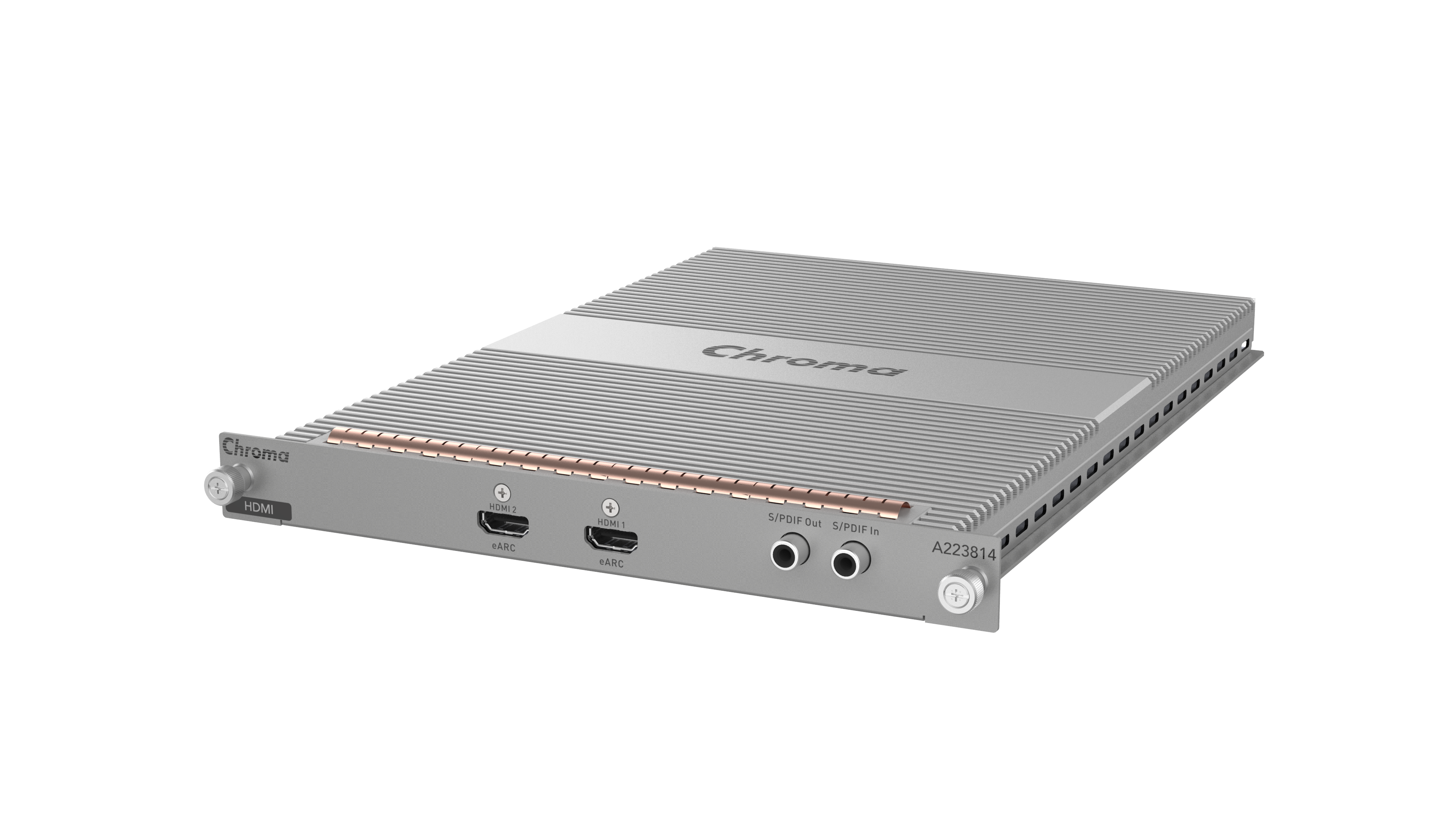

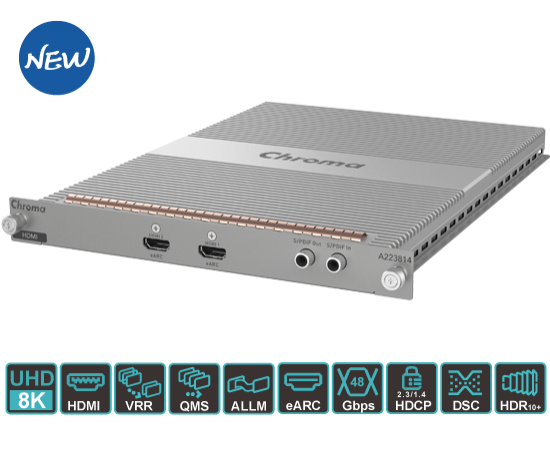

Chroma A223814具有内置2 HDMI 2.1A输出端口，最高48 Gbps传输速率，10K@30Hz至2K@480Hz分辨率图像输出支持单端口。它适用于高刷新率的应用，例如游戏，电影和医疗保健。
VRR的技术（可变刷新率）或游戏-VRR可以应用于许多领域，其中之一就是满足游戏图像的快速变化。游戏图像的帧速率通常随时变化，游戏-VRR可以减少或消除视频滞后，抖动，切碎和屏幕撕裂的现象。A223814可以设置帧速率范围（VRR最小和VRR最大限度）随时间变化，使图像刷新速率在连续更改时更光滑。它适用于各种屏幕应用程序，使您可以毫不费力地体验游戏。
QFT（快速帧传输）功能通过调整FVA（快速vactive）的参数值来减少信号源和显示器之间的传输延迟，从而加速每个动态图像帧的传输速度信号设备的帧速率。
FVA功能可以减少图像传输所需的时间，以获得卓越的性能，低延迟和节能。A223814允许用户设置第1至16节的FVA检查参数，或将其应用于游戏-VRR以形成多个组合进行测试。
QMS（快速介质切换）或QMS-VRR，如果快速切换刷新率（例如在60fps和24FPS电影之间切换），则显示设备可能会遇到屏幕延迟。通过调整QMS的参数，QMS-TFR最小和qms-tfr最大限度，A223814可以支持各种视频频率的QMS-VRR检查功能，以稳定输出视频信号，并在不中断的情况下显示流畅的视频播放（屏幕播放）。
通过设置游戏-VRR和QMS-VRR的参数，ALLM（自动低延迟模式）可以使图片延迟延迟，从而平稳且不间断地播放视频。A223814允许用户编辑ALLM参数并选择窗口（OSD）以显示检查状态，以便他们可以在测试过程中轻松理解屏幕更改过程。
Dolby Vision是一种支持REC的HDR格式。2020颜色范围和12位颜色深度显示超过680亿个颜色，而HDR10则支持10位颜色深度以显示10亿颜色。A223814具有杜比视觉的内置测试模式，可以通过提供符合当今图像输出的颜色检测图来快速验证DUT的功能，以实现亮度，对比度，颜色，清晰度等。（*Dolby Vision由Dolby®拥有）
没有杜比视觉
和杜比视觉
除了HDR（高动态范围）图像输出外，A223814还能够输出HDR10+，HLG和HDR10功能的测试项目，以针对影响消费者视觉感知的因素。用户可以自由调整HDR元数据以测试与HDR相关的功能。根据需要，将各种标准模式（例如灰度，颜色条，窗帘等）嵌入HDR双向测试。
除了基本的颜色范围外，A223814还支持包括RGB / ITU-601 / ITU-709 / XVYCC-601 / XVYCC-709 / SYCC-601 / SYCC-601 / ADOBE YCC-601 / ADOBE RGB / ADOBE RGB / BT.2020-YC / DCI-P3 RGB / BT.2020-RGB。它可以设置YCBCR 4：4：4，4：2：2，4：2：2：0像素编码格式和24/30/36位颜色深度，提供更宽的颜色范围，以实现真正的自然色和高分辨率图像各种颜色深度可供选择。
FRL（固定速率链接）超过了先前在HDMI1.4/2.0中以更有效的方式使用的TMDS图像传输模式。在FRL模式下，数据速率可以根据分辨率选择3、6、8、10或12 Gbps，并设置车道数量（3，4泳道）。
FRL链接培训原始数据→原始数据描述
A223814支持的FRL链接培训具有原始数据转换功能，因此用户可以快速了解FRL链接培训中每个执行程序的数据内容。使用PC上的VPG Master软件，用户可以通过Filter关键字和搜索功能查看LTS1〜4和LTS L的转换内容，这对于系统管理员来说很方便地执行调试和分析。

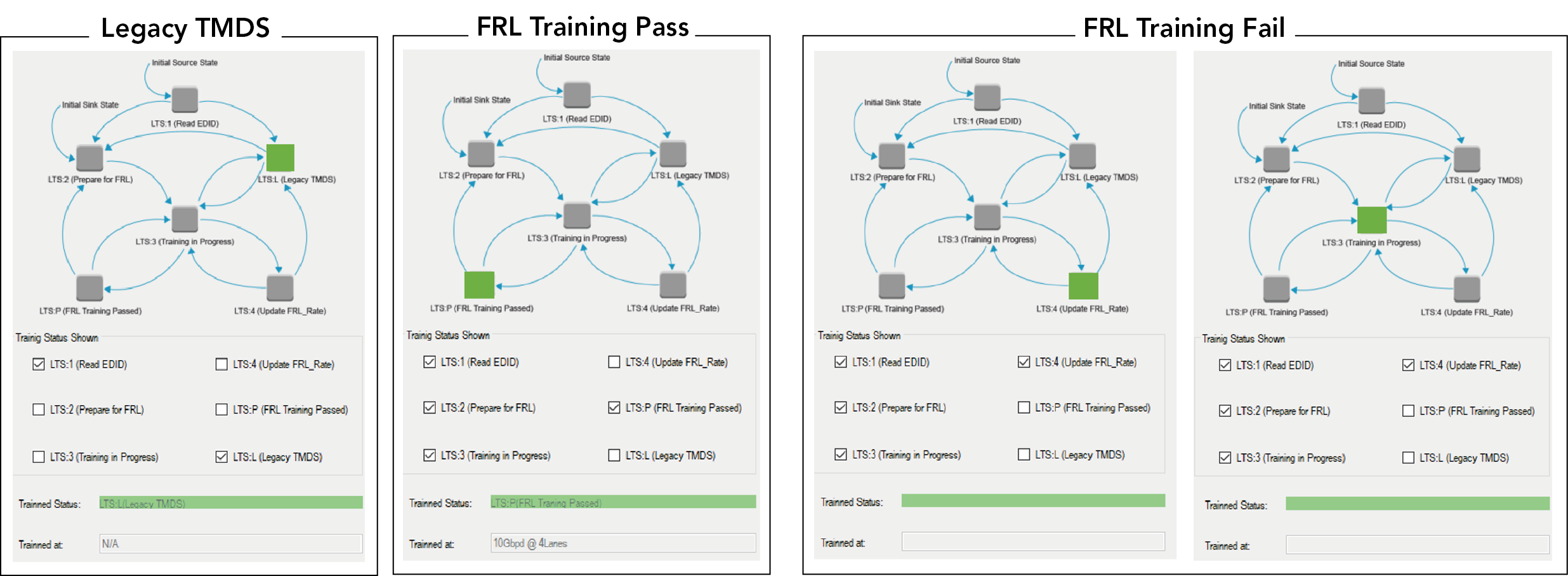

A223814还配备了FRL链接训练状态监控功能（VPG主软件）。在复杂的培训过程中，详细的FRL链接培训执行程序路径和最终培训结果（FRL，TMD）在图中显示，简化了复杂性，以促进管理员确定DUT支持的传输率。
HDCP（高带宽数字内容保护）是一种保护技术，可确保在传输过程中不复制数字图像和声音。A223814支持最新的HDCP 2.3、2.2和1.4版本，可以根据需要切换供使用。在测试过程中，相关测试的结果将直接显示在输出屏幕上，以供用户直观地查看和判断HDCP握手结果。

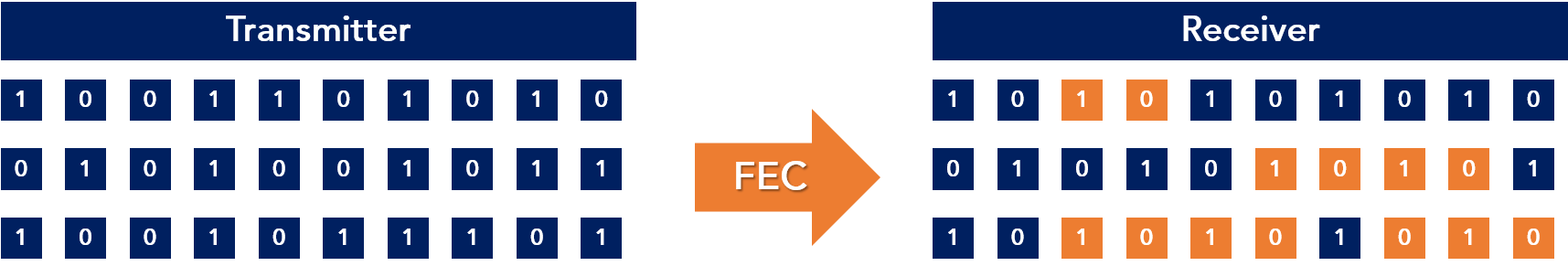

FEC（正向误差校正）是控制单向通信系统中传输错误的技术。它通过发送其他信息以及数据以进行错误恢复来降低位错误率。A223814数据包传输支持FEC，可以避免在传输过程中数据丢失和损坏，并且可以自动纠正并恢复数据。
充当EARC接收器的A223814可以显示EARC状态，快速检测培训过程，并确认有关DUT的相关EARC功能测试。作为发射器，它可以传递无损和未压缩的LPCM，该LPCM具有8个独立的音频测试信号发生器（FL，FR，RL，RR，FC，FC，LFE，RLC，RRC，RRC）。可以通过启用或禁用声音量，音调，音频，样本率，样品位，扫描等来执行各自的测试，最多可提供48种测试组合。
DSC（显示流压缩）是由视频电子标准协会（VESA）开发的功能，并在HDMI 2.1标准中通过HDMI许可管理管理员Inc.在HDMI 2.1标准中采用。A223814支持VESA DSC 1.2A，最大压缩比为3：1。通过DSC函数，用户可以在同一带宽下传输大量数据。当未打开DSC函数时，HDMI 2.1标准支持最大分辨率为8K@60Hz，4：2：0 Pixel编码格式用于图像输出，分辨率和颜色深度最高为8K@60Hz，4：4：4：4：4：4：4：4：4：4：4：4：4：4：4：4：4：打开DSC函数时4或4：2：2。
VPG主软件具有DSC转换功能，可将图像压缩为DSC格式。除37个内置图像文件外，它还支持加载外部测试图像文件（BMP，JPG，TIFF），最多可用于存储100张图像，用户可以自定义图像分辨率，刷新率，颜色空间，水平或垂直切割，以及压缩率等。此外，可以使用自定义字体，大小，颜色和坐标输入文本字符串（最多31个字符），并直接下载到Chroma 2238，以便用户可以识别是否识别DSC已启用或禁用。
配备了超高速度图形发动机的内置FPGA（现场可编程门阵列）可以快速处理大量图像数据，并大大提高图形和数据传输速度。超高分辨率图像的切换时间仅需要0.2秒（例如8K），这提高了检查效率。同时，为全面的售后服务提供了对新功能，调试和软件升级的技术支持。
A223814是一个可靠且公正的信号模块，通过检查国际测试设备和严格的信号集成验证测试，提供出色的功能以满足客户的要求。
使用高导率铍铜来提高结构之间的电导率，并减少磁泄漏对正在测试的设备产生的环境辐射的干扰，并符合CE / EMC（电磁兼容性）标准。
由日本图像信息和电视工程师协会许可，可提供各种8K超高的定义宽度范围测试图表。（选修的）

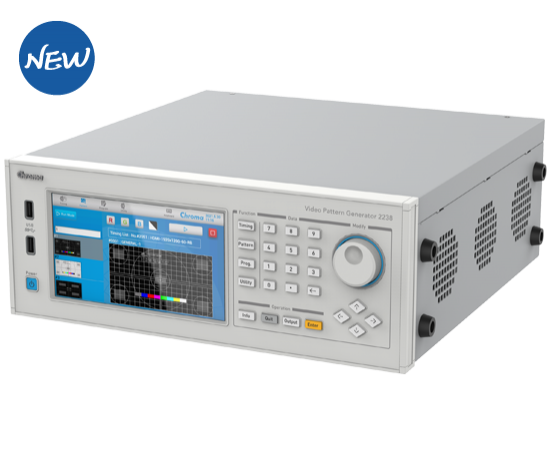

Chroma 2238视频模式生成器适用于成像设备，包括电视，商务/游戏显示器，家庭/剧院投影仪，VR/AR，医疗设备，航空/航空航天仪表板，标牌和汽车应用程序。
电视
商业/
游戏监视器
家庭电影院
投影仪
VR/AR
医用器材
航空/
航天
标牌
汽车

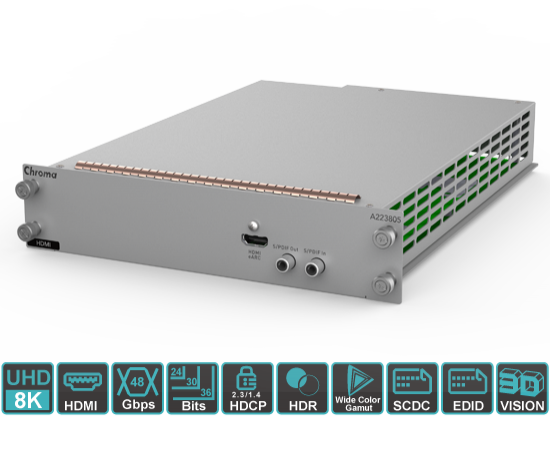

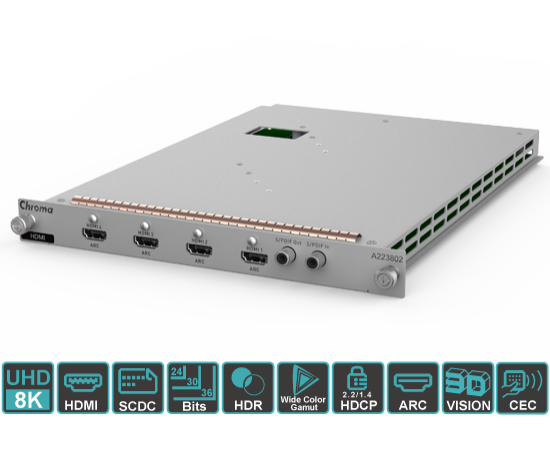

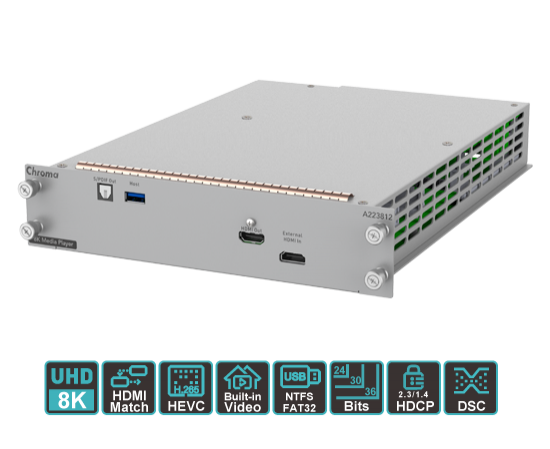

| 模型 | A223802 | A223805 | A223812 | A223814 |
|---|---|---|---|---|
| HDMI | HDMI 2.0B | HDMI 2.1 | HDMI 2.1 | HDMI 2.1A |
| 端口 | 4 | 1 | 1 | 2 |
| 解析度 （最大限度） |
4K@60Hz 8K@60Hz（4个端口） |
8K@60Hz | 8K@60Hz | 10k@30Hz |
| frl | - | 48克 | 48克 | 48克 |
| HDCP | v2.2 / v1.4 | v2.3 / v2.2 / v1.4 | v2.3 / v2.2 / v1.4 | v2.3 / v2.2 / v1.4 |
| 颜色深度 | 24/30/36位 | 24/30/36位 | 24/30/36位 | 24/30/36位 |
| 色彩空间 |
|
|
|
|
| DSC | - | ● | ● | ● |
| HDR | HLG / HDR 10 | HLG / HDR 10 | - | HLG / HDR 10 / HDR10+ |
| 杜比 | - | - | - | 杜比视觉 |
| VRR | - | - | - | ● |
| FVA | - | - | - | ● |
| Allm | - | - | - | ● |
| QMS | - | - | - | ● |
| HEVC H.265 | - | - | ● | - |
| 弧 | ● | ● | - | ● |
| earc | - | ● | - | ● |
